마끼다 파괴함마 HM0810 아마추어(회전자), 스테이터(고정자), 진공청소기 브러시 연결 실습용 교보재
올려주신 사진을 보니 직접 모터를 개조하거나 자작 구동 환경을 만드신 것 같네요! 손재주가 대단하십니다.

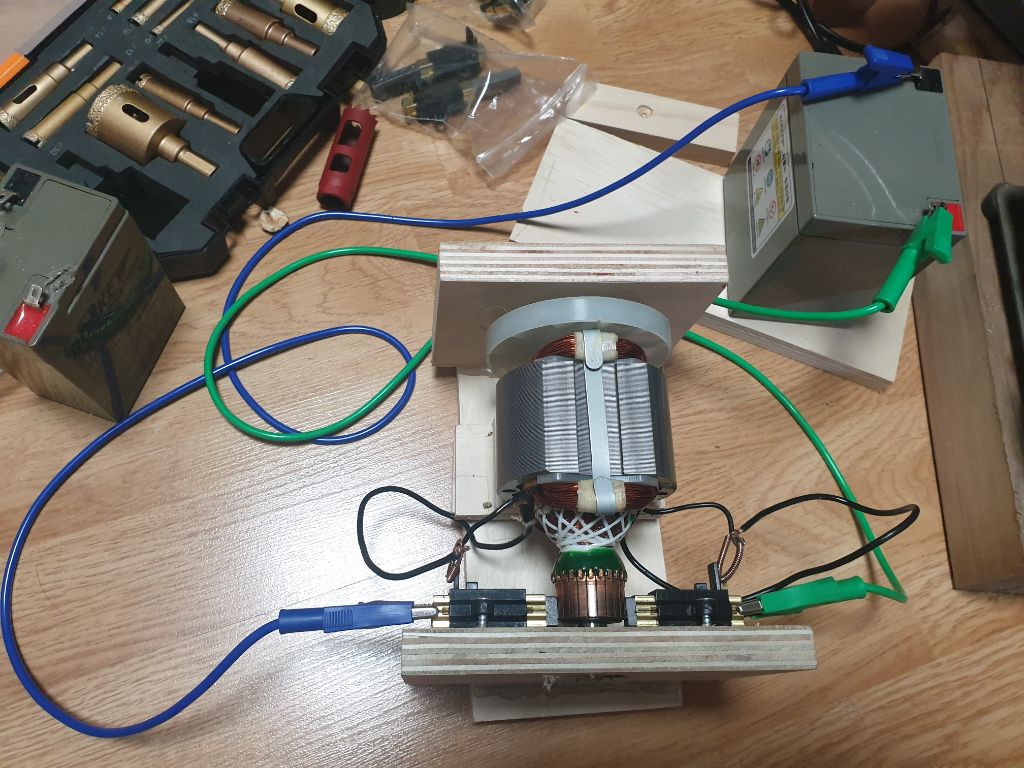

사진상의 결선 상태를 분석해 보면, 배터리의 전원이 모터 회전자에 제대로 공급되지 않거나 단락(쇼트)이 발생할 수 있는 치명적인 연결 오류가 보입니다.
문제가 되는 부분과 올바른 연결 방법을 정리해 드릴게요.
1. 가장 큰 문제점: 브러시와 배터리의 잘못된 결선
현재 연결을 보면 회전축 아래쪽에 있는 **정류자(Commutator)**와 이를 양옆에서 압착하는 **카본 브러시(홀더 포함)**에 선이 연결되어 있습니다. 그런데 전선이 다음과 같이 꼬여 있습니다.
우측 브러시 영역: 배터리에서 온 초록색 집게선이 브러시 단자에 물리면서, 동시에 그 자리에서 나온 검은색 전선이 모터 고정자 권선(코일) 쪽으로 가고 있습니다.
좌측 브러시 영역: 배터리에서 온 파란색 집게선이 브러시 단자에 물리면서, 마찬가지로 검은색 전선이 고정자 코일 쪽으로 가고 있습니다.
왜 문제일까요?
이 모터가 직권 모터(Series Motor) 또는 분권 모터(Shunt Motor) 같은 유니버셜/DC 모터 형태라면, **고정자 코일(Stator)**과 **회전자(Rotor, 브러시를 통해 공급)**가 서로 직렬이나 병렬로 회로를 구성해야 합니다.
현재 연결은 양쪽 배터리 전원($+$와 -)이 고정자 코일의 양끝으로 바로 들어가 버리는 구조이거나, 회로가 도중에 끊겨서 전류가 고정자 코일과 회전자 코일 모두를 올바르게 통과하지 못하는 상태입니다.
2. 올바른 회로 연결 방법 (직권 모터 기준)
일반적으로 이런 형태의 모터를 DC 배터리로 구동할 때는 **직렬 연결(직권 방식)**이 가장 직관적이고 토크가 잘 나옵니다. 배터리의 한쪽 극에서 출발한 전류가 고정자를 거쳐 회전자로 들어가거나, 그 반대가 되어야 합니다.
전선을 다음과 같이 순서대로 한 줄로 이어지게 재배치해 보세요.
배터리 $(+)$극 (예: 파란색 선) \rightarrow 좌측 브러시 단자에 연결
좌측 정류자 & 브러시를 통해 회전자 코일을 통과한 전류가 우측 브러시 단자로 나옴
우측 브러시 단자 \rightarrow 고정자 코일의 입력선
1 (검은 선 중 하나)과 연결 (점퍼선 필요)
고정자 코일을 통과한 고정자 코일의 출력선 2 (나머지 검은 선) \rightarrow **배터리 $(-)$극 (초록색 선)**에 연결
💡 요약하자면: 배터리(+) \rightarrow 브러시 A \rightarrow [회전자 내부] \rightarrow 브러시 B \rightarrow 고정자 코일 입력 \rightarrow [고정자 내부] \rightarrow 고정자 코일 출력 \rightarrow 배터리(-) 순서로 꼬리에 꼬리를 무는 단일 폐회로를 만들어 주셔야 합니다.
3. 추가로 점검할 사항
배터리 용량 및 전압: 오른쪽에 있는 납축전지(12V 전후로 추정)를 사용 중이신데, 이 모터가 원래 220V용 AC 유니버셜 모터(믹서기, 청소기, 전동공구 등에서 적출한 것)라면 12V DC 전압으로는 전압이 너무 낮아 자력이 약해 돌지 않거나 힘이 전혀 없을 수 있습니다.
브러시 접촉 상태: 카본 브러시가 동으로 된 정류자(구리 조각들)에 스프링 힘으로 꾹 잘 밀착되어 있는지 확인해 주세요.
접촉이 느슨하면 스파크만 튀고 전류가 흐르지 않습니다.
쇼트(단락) 주의: 결선할 때 구리선 유니온 부위나 집게가 모터의 금속 적층 코어(회색 쇠붙이)에 닿으면 쇼트가 발생해 배터리가 과열될 수 있으니 절연에 주의하세요.
우선 검은색 고정자 선 두 개와 배터리 선, 브러시 선의 위치를 하나의 직렬 루프가 되도록 다시 배치해 보시는 것을 추천합니다!
