호모폴라 모터(Homopolar motor) : 코일이 반 바퀴 돌 때마다 전류 방향을 바꿔주거나 전류를 잠시 끊을 필요가 없어

[석수]

결론부터 말씀드리면, 호모폴라 모터(Homopolar motor)에는 정류자(Commutator)가 필요하지 않습니다.

일반적인 직류(DC) 모터는 회전함에 따라 코일에 흐르는 전류의 방향을 주기적으로 뒤집어주어야 회전력이 연속적으로 유지되기 때문에 정류자가 필수적입니다.

반면, 호모폴라 모터가 정류자를 필요로 하지 않는 이유는 다음과 같습니다.

고정된 자기장과 전류: 호모폴라 모터는 자석의 극성과 흐르는 전류의 방향이 항상 일정합니다.

단방향 회전력: 회전하는 내내 같은 방향으로 자기력이 작용하므로, 전류 방향을 바꿀 필요 없이 계속해서 한 방향으로 힘을 받아 회전할 수 있습니다.다만, 전류가 흐르는 도선(전선)과 움직이지 않는 전원(배터리) 사이의 지속적인 전기적 접촉을 유지하기 위해 정류자 대신 슬립링(Slip ring)이나 간단한 접점 구조는 여전히 필요합니다.

(건전지, 자석, 구리선을 이용해 직접 만들어보는 실험에서는 구리선의 끝부분이 자석 표면에 가볍게 닿아 미끄러지면서 이 역할을 대신합니다.)

호모폴라 전동기를 만드는 구체적인 방법과 전기 에너지가 운동 에너지로 변환되는 과정을 직관적으로 이해하기 위한 영상입니다:





아래는 AI 재미나이의 답변인데 오류

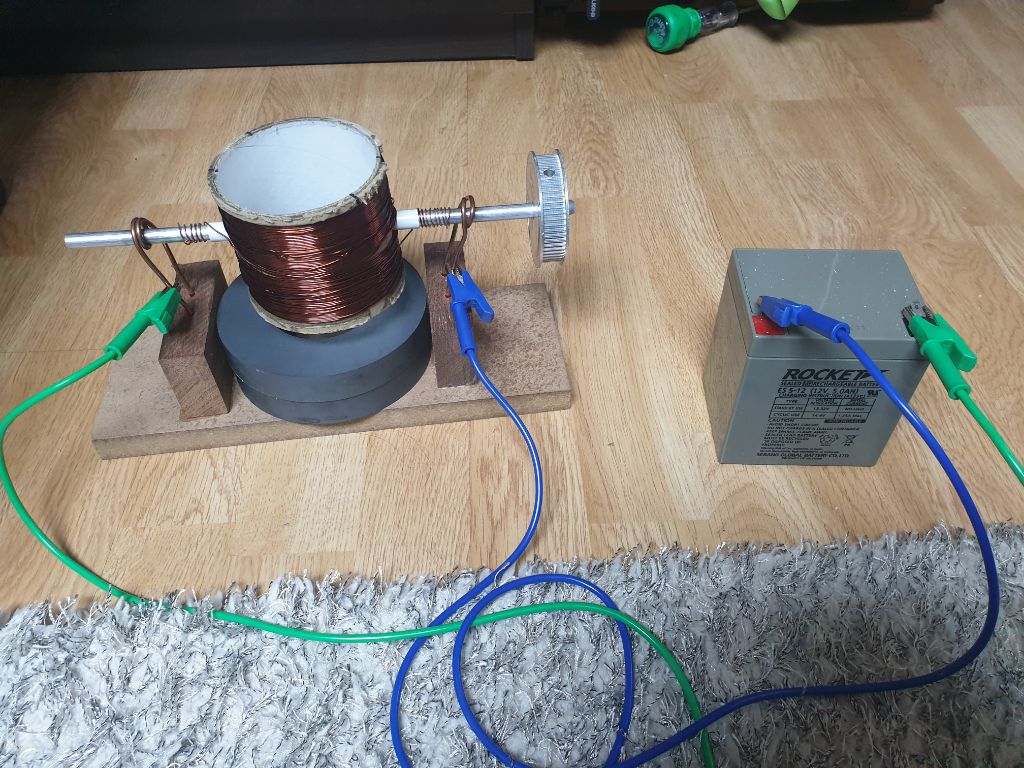

사진으로 올려주신 장치는 전형적인 호모폴라 모터(Homopolar motor) 또는 간이 DC 모터의 원리를 응용한 자작 모터로 보입니다.

​구조를 보면 커다란 원형 자석 위에 코일(회전자)이 올라가 있고, 양쪽 축을 통해 전류를 공급받아 회전력을 얻는 구조입니다. 이 장치가 회전하지 않는 데에는 몇 가지 결정적인 기술적 원인과 확인해봐야 할 점들이 있습니다.

​주요 원인들을 단계별로 짚어 드릴 테니 하나씩 점검해 보세요

​1. 정류자(Commutator) 문제: 전류 차단 구간이 없거나 부족함 (가장 유력)

​DC 전원을 사용하는 간이 모터가 지속해서 한 방향으로 돌려면, 코일이 반 바퀴 돌 때마다 전류의 방향이 바뀌거나 전류가 잠시 끊겨야 합니다.

그렇지 않으면 코일이 자석과 인력/척력이 평형을 이루는 지점(死點, Dead Point)에 멈춰 서서 더 이상 돌지 않고 고정됩니다.

​해결 방법: * 회전축 역할을 하는 양쪽 금속 막대(샤프트) 부분을 확인해 주세요.


​만약 축 전체의 전도성 피막(또는 에나멜)이 완전히 벗겨져 있다면 전류가 계속 흐르기 때문에 모터가 돌지 않습니다.


​축 한쪽의 에나멜선 피막을 벗길 때, 원통의 절반 부분(180도)만 벗겨내고 나머지 절반은 에나멜 피막을 그대로 남겨두어야 합니다. 이렇게 하면 코일이 반 바퀴 돌 때마다 전류가 흐르고 끊기기를 반복하면서, 관성에 의해 계속 한 방향으로 회전할 수 있게 됩니다.


​2. 베어링 역할을 하는 구리선 고리와의 접촉 불량
​양쪽 나무 받침대에 고정된 구리선 고리가 회전축을 받치고 있습니다. 이 부분은 전류를 전달하는 통로이자 부드럽게 돌아가야 하는 베어링 역할을 동시에 해야 합니다.

​점검 포인트:

​구리선 고리와 회전축 사이에 접촉 저항이 너무 크면 코일로 충분한 전류가 가지 못합니다. 접촉면에 이물질이나 그을음이 있다면 사포로 살짝 갈아내 주세요.

​반대로 구리선 고리가 축을 너무 꽉 쥐고 있으면 마찰력 때문에 자력보다 마찰이 커서 돌지 못할 수 있습니다. 축이 손으로 살짝 건드렸을 때 아주 매끄럽고 가볍게 팽글팽글 도는지 확인해 보세요.

​3. 코일 내부의 쇼트(단락) 현상

​사진 속 코일은 굵은 에나멜선(자석 와이어)이 촘촘하게 감겨 있는 형태입니다.

​점검 포인트:

​제작 과정이나 와인딩 중에 에나멜 피막이 벗겨져서 **선과 선이 직접 닿는 쇼트(Short-circuit)**가 일어났을 가능성이 있습니다.

​코일 내부에서 쇼트가 나면 전류가 코일 전체를 감아 돌지 않고 가장 짧은 경로로 그냥 통과해 버리기 때문에, 전자기력이 제대로 발생하지 않아 회전하지 않습니다. 멀티미터가 있다면 코일 양단 저항이 너무 0에 가깝지 않은지 확인이 필요합니다.

​4. 과도한 무게와 회전 균형(Balance)

​회전자(코일 뭉치와 종이 원통, 오른쪽의 금속 풀리까지 포함)의 무게 중심이 회전축 중앙에 정확히 맞지 않으면, 초기 기동 토크(회전시키는 힘)가 부족해 돌지 못합니다.

​점검 포인트:

​현재 구조는 코일의 무게가 꽤 무거워 보입니다. 자력이 이 무게를 이겨낼 만큼 강하지 못하거나, 무게 중심이 한쪽으로 쏠려 있으면 전기를 넣어도 미동만 할 뿐 돌아가지 않습니다.

​오른쪽에 달린 금속제 타이밍 풀리(Pulley)가 축에 비대칭적인 무게를 더하고 있다면, 테스트를 위해 잠시 제거하고 가벼운 상태에서 먼저 돌려보시는 것을 추천합니다.

​5. 전원 공급 및 배터리 전압 강하

​12V 5.0Ah 납축전지(Rocket 배터리)를 사용 중이신데, 만약 코일에 쇼트가 있거나 저항이 너무 낮으면 배터리에서 엄청난 대전류가 순간적으로 흐르게 됩니다.

​주의 사항:

​모터가 돌지 않는 상태로 클립을 계속 연결해 두면 코일과 배터리가 과열되어 매우 위험할 수 있습니다.
​테스트할 때는 손으로 코일을 살짝 튕겨서 돌려보시고, 그래도 돌지 않으면 즉시 한쪽 집게 클립을 빼서 과열을 방지해 주세요.

​요약하자면, 먼저 손으로 축을 돌렸을 때 뻑뻑함이 없는지 확인하신 후, 축 한쪽면의 절반(180도)만 전류가 흐르도록 피막 처리가 되어 있는지(정류 기능) 가장 먼저 확인해 보시는 것이 좋습니다.
