🟢🔵🟣🔴 3상 AC 회전자계 vs 단상 AC 교번자계(맥동자계)

[석수]

3상 교류의 회전자계

단상 교류의 교번자계

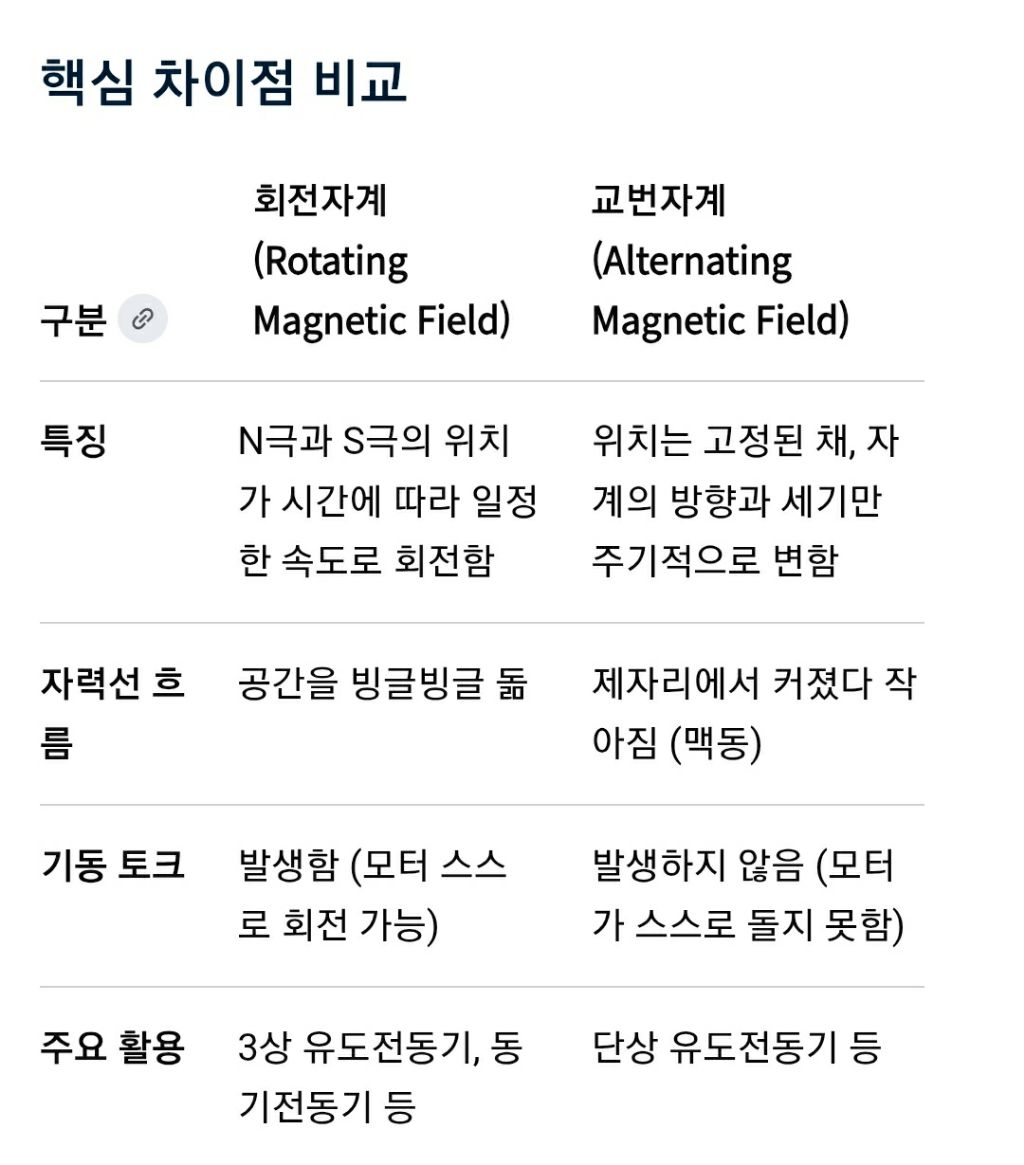

회전자계

원리: 3상 교류처럼 위상차가 \(120^{\circ }\) 나는 여러 개의 전원을 공간적으로 배치된 코일에 흘려주면 발생합니다.

마치 커다란 자석이 빙글빙글 도는 것과 같은 효과를 냅니다.

특징:

회전자(로터)를 끌어당겨 연속적인 회전력을 즉시 발생시키므로, 산업용 대형 모터 등에서 널리 사용됩니다.

교번자계 (맥동자계)

원리:

단상 교류를 인가할 때 발생합니다. 한 방향으로만 전류가 흐르고 주기적으로 방향이 반전되므로, N극과 S극이 제자리에서 진동(교번)하는 형태를 띱니다.

특징:

정방향 회전자계와 역방향 회전자계가 중첩된 것으로 볼 수 있어, 서로 미는 힘이 같아 회전자가 어느 방향으로도 돌 수 없습니다. 따라서 모터를 돌리기 위해서는 콘덴서 등을 달아 인위적으로 회전자계를 만들어주는 별도의 기동 장치가 필수적입니다.
