플로라 5월호에 실린 실내조경미학에 관한 실전문제입니다. 답을 지우고 풀어보세요^^
자격증 취득을 위한 본격적인 실전강의
실내원예조경기사 실기시험 대비
이론이 완벽하다면 이제는 실기시험이다!
플로라 지면에서 그림을 통한 도면의 이해와 함께 실제 기출문제 사례를 다뤄본다.
시험 출제위원의 자세한 설명으로 이론에서 실기까지 완벽하게 대비하자.
실기시험 대비를 위한 도면의 이해
실내조경자격시험을 준비하거나 이 분야의 전문가로 활동하기 위해서는 도면에 대한 이해와 자유로운 표현이 반드시 필요합니다. 따라서 이번시간에는 도면에 대하여 하나씩 살펴보도록 하겠습니다.
우선 도면의 종류를 설명 드리겠습니다. 구상도는 개념도라고 하며 치수를 재지 않고 프리핸드로 자유롭게 그리는 도면입니다.
구상도의 특징은 첫째, 공간의 영역 및 공간간의 관계를 지속적으로 조정하면서 공간의 상대적 규모를 나타내고 둘째, 선으로 연결함으로 여러 공간들의 관계를 나타내며 셋째, 개구부를 표시한다는 것입니다.
평면도는 건축물의 바닥면에서 1미터 높이에서 수평으로 절단한 것으로 가장 기본이 되며 공간, 벽, 문 기타 다른 구조적 구성요소를 나타냅니다. 스케일은 1/30, 1/100, 1/200등을 많이 씁니다.
단면도는 일반적으로 많은 프로젝트의 특징들이 평면도에서 넓이와 높이를 나타내기 때문에 단면도의 경우 대상물과 범위를 수직적 관점에서 보다 상세하게 전달하게 해 줍니다. 단면은 대상지의 평면에서 자른 특정한 수직적 평면으로 이것은 프로젝트평면의 한 조각으로 축적된 도면입니다. 평면도와 같이 수평적 그리고 수직적 축적으로 그려집니다.
입면도는 바닥평면을 기준으로 주요 시점에서 그려진 단면과 마스터플랜 범위안의 측면 시각을 재현합니다. 지표면 또는 바닥위의 요소들은 투시 없는 장면으로 직접적으로 보여 지는 주요시점으로부터 그려집니다.
투시도는 마치 사진을 찍을 때 카메라렌즈를 통하여 눈으로 보이는 것과 같이 이미지를 도면으로 나타낸 것입니다.
그러면 먼저 개념도부터 살펴보도록 하겠습니다. 우선 개념도는 공간의 동선을 개략적으로 그려주는 방법입니다.

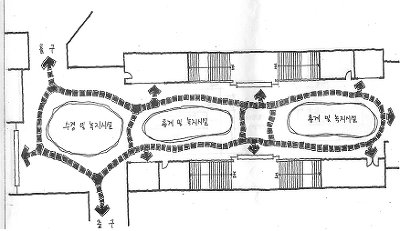

그림1. 개념도
다음은 전체 마스터플랜이라고 할 수 있는 평면작업을 합니다. 이곳에 시설물을 표시해두는 시설물의 계획도를 함께 그려줄 필요가 있습니다.

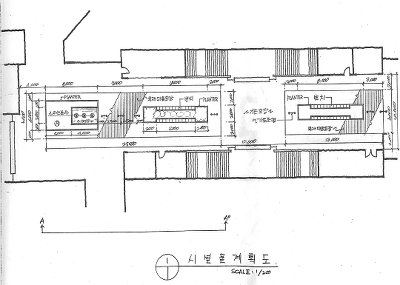

그림2. 평면도
그 다음은 식재상세도인데 수목에 대하여 가장 자세히 표시가 되는 도면으로 이곳에서 수목의 종류, 크기 수량을 표시해 주어야 합니다. 따라서 도면에 인출선을 뽑아 표시하고 수목 수량표를 통하여 내용을 정리해 줄 필요가 있습니다.

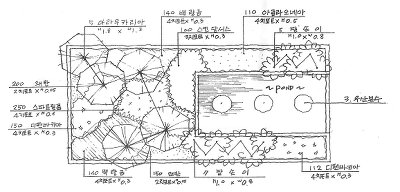

그림3. 배식평면도

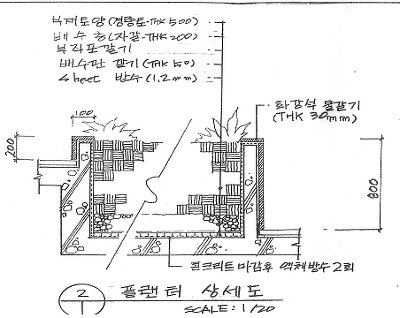

그림4. 단면상세도

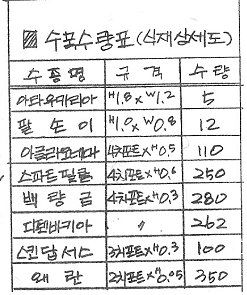

그림5. 수목수량표
수목 수량표를 보면 교목과 관목은 수고(H)와 수폭(W)으로 하고 지피식물의 경우 치포트 단위를 씁니다. 치포트 1치를 3센티미터로 계산하면 됩니다. 이러한 수목 수량표는 견적을 내는데 필요한 자료로 사용되므로 도면을 그릴 때 반드시 정리해야 합니다. 또한 필요한 수량도 산출해야 합니다. 그런데 이러한 치수 및 수량산출방식이 실내조경의 경우 아직 일반화되지 못하는 경우가 많습니다. 이점이 실내조경의 취약점으로 관공사를 위한 품셈표준화작업이 준비 중에 있습니다.
실내조경 기출문제 사례
다음은 최근에 실시되었던 실내조경 기출문제 사례입니다. 살펴보도록 합시다.
기출문제사례
제 회 실내원예조경사 1급 실기 자격 검정 시험지
|
시험과목 |
실내원예 조경사 설계 Ⅰ |
응시등급 |
실내원예조경사 1급 |
수검번호 |
성명 |
감독 확인 |
|||
현 황- 서울중심에 위치한 갤러리 빌딩1층 공간이다.
자연광의 유입이 낮아 1,000 Lux정도의 반음지 상태를 유지하고 있다. 습도는 60-70%로 식물 생장에 적당하며, 온도는 냉난방시스템이 설치되어있어 연중 20 - 25℃를 유지한다.
설계조건 -천정고 : 3.0M
녹지공간은 수경공간을 포함하여 대상지 공간의 25%내외로 한다.
갤러리이므로 창문대신 벽면에 파티션이 되어있다. 즉 인공조명을 충분히 활용할 수 있다.
또 현황도에서 건축적 변형을 하고 싶은 경우는 개념도에서 그 내용을 충분히 설명하고 부분적인 수정을 하여 설계할 수도 있다.
문 제-
1. 제시된 현황과 설계조건에 맞도록 설계 개념도를 그리시오.
2. 설계조건을 고려하여 기본계획도 및 중요부분 식재 설계도를 작성하시오.
3. 계획된 설계안에서 주요 지점 식재부분의 단면 절단선을 A-A'로 표시하고 표시된 부분의 단면도를 그리시오.
건축현황도
*현황도의 축척은 1/60 이지만 주어진 답안지 트레이싱페이퍼의 크기를 고려하여 스케일을 정하고 반드시 도면 밑에 그 스케일을 표시해 주십시오
*도면의 치수는 미리미터(mm) 입니다.
맺음말
실내조경기사시험은 필기와 실기로 나눌 수 있는데 이때 실기시험에는 기출문제에서 보았듯이 개념도와 평면도 및 입단면도와 투시도법에 맞는 스케치를 요구하는 문제가 주로 출제됩니다. 우선 도면 크기에 대하여 스케일을 맞추어 그릴 크기를 정해야 합니다. 다음은 요구사항을 파악하여 개념도에 중요한 사항을 표시하고 동선을 파악하고 배치와 식물의 종류를 선택해야 합니다.
그리고 배식평면도와 입면도 및 상세도와 투시도등을 그려야 합니다. 그리고 수목 수량표를 바탕으로 적산을 하게 됩니다.
주의할 점은 시험시간이 3시간으로 이러한 설계관련 작업을 정확하고 빠른 속도록 진행하여야만 합니다. 따라서 예상문제집을 바탕으로 많은 연습과 훈련이 필요한 분야입니다.
실내조경기사 실기예상문제집이 필요한 경우는 실내조경협회(www.silnaejk.or.kr)에 문의하시길 바라며 내용에 대한 질문은 연구실로 메일(www.intsykim65@hanmail.net)을 보내셔도 좋습니다. 설계기술의 습득으로 더욱 전문적인 실내조경작업을 하시게 되길 바랍니다.
그림출처: 실내조경기사 실기예상문제집
