수 많은 저항들의 저항값은 어떻게 알 수 있을까? 저항값을 알아내는 방법으로는 저항기의 표면에 표시된 숫자나 색띠로 판단한답니다.
첫째 숫자로 표시된 저항값은 저항기의 표면에 써져 있는 숫자 배열을 알고 있으면 쉽게 읽어 낼수 있고요, 둘째 색띠로 표시된 저항값은 색띠가 나타내고 있는 값을 알고 있으면 쉽게 읽어 낼수 있답니다. 이러한 색띠는 4개 또는 5개로 저항 몸통에 표시되어 있답니다.
전자회로에서 저항값이나 콘덴서, 인덕터, 전선 등에 공통으로 사용되는 색띠는 다음과 같이 표시되는데, 각각의 색띠는 고유한 번호와 또 다른 의미를 가지고 있답니다.
색띠의 고유번호와 또다른 의미
1,000 = 1K, 1000K = 1G(Giga)
저항값 읽기 숫자로 표시된 저항값 읽기 저항 몸통에 숫자로 표시된 저항은 특별한 목적으로 사용하기 위한 저항이거나, 표면실장용 저항(즉, SMD용 저항)에 표시 된답니다. 숫자로 표시된 저항값은 다음과 같이 판단한답니다.
RW는 불연선 권선저항을, RN50D은 군용 규격저항을, 2W는 허용전력이 2와트를, 3483은 저항값을 10Ω은 저항값을, F는 오차율을 의미하며 J는 오차율 즉 저항급수를 의미한다. 이러한 저항은 특수목적에 저항값은 10Ω 이며 5% 오차를 가진 2와트 권선저항이랍니다. 사용되는 저항이랍니다.
특히 RN50D3483F 와 같이 표시된 저항들은 군용으로 사용되는 저항으로 MILITARY STANDARD 라는 규격을 적용한답니다.
표면실장용(SMD) 저항

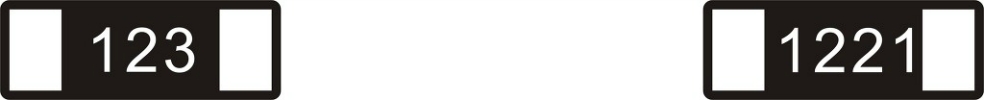

SMD용 저항의 숫자 123, 1221은 다음과 같이 저항값을 나타낸답니다. * 3리 숫자는 보통 J급(5%) 나타낸답니다. * 4자리 숫자는 F급(1%) 저항을 나타낸답니다. * 첫째자리 숫자와 둘째자리 숫자는 띠저항과 * 첫째자리 숫자와 둘째자리 숫자, 세째자리 숫자는 같은 번호를 의미한답니다.(즉, 저항치를 10단위로 띠저항과 같은 번호를 의미한답니다.(즉, 저항치를 표시한 것과 같답니다.) 100단 위로 표시한것과 같답니다.) * 네번째자리 숫자는 띠저항과 같은 승수를 의미한답니다. * 네번째자리 숫자는 띠저항과 같은 승수를 의미한답니다. 즉, 저항값은 12 x 1K(3번승수) 이므로 12KΩ으로 읽는답니다. 즉, 저항값은 122 x 10(1번승수) 이므로 1.22KΩ으로 읽 는답니다.
색띄로 표시된 저항값 읽기 저항 몸통에 표시된 색띠는 일반적인 저항에는 4개가 사용되고, 정밀성을 요구하는 저항에는 5개가 사용되며 통상 F급 저항 이라고도 합니다.(F급은 색띠의 고유번호와 또다른 의미의 표에서 오차율(급수)를 말한답니다.)
색띠 저항의 저항값은 다음과 같이 읽어 냅니다. * 일반적인 저항의 경우 통상 4개의 색띠를 사용합니다. * 정밀한 저항의 경우 5개의 색띠를 사용함니다. * 첫번째 띠와 둘번째 띠는 10단위 저항치를 표시합니다. * 첫번째 띠와 두번째띠, 세번째 띠는 100단위 저항치를 표시합니다. * 세번째 띠는 승수를 나타냅니다. * 네번째 띠는 승수를 표시합니다. * 네번째 띠는 오차율(급수)를 나타냅니다. * 다섯번째 띠는 오차율(급수)를 나타냅니다.
즉, 저항값은 즉, 저항값은 첫번째 띠가 갈색 이므로 1 첫번째 띠가 갈색 이므로 1 두번째 띠가 적색 이므로 2 두번째 띠가 적색 이므로 2 저항치는 12가 된답니다. 세번째 띠가 흑색 이므로 0 세번째 띠는 승수이므로 등색은 x 1K 이고, 저항치는 120이 된답니다. 네번째 띠는 오차율(급수)이므로 금색은 5%(J급) 네번째 띠는 승수이므로 적색은 x 100 이고, 따라서 저항값은 12 x 1K 이므로 다섯번째 띠는 오차율(급수)이므로 갈색은 1%(F급) 12KΩ 5%(J급)으로 읽습니다. 따라서 저항값은 120x100=12,000(1000=1k) 이므로 12.0KΩ 1%(F급)으로 읽습니다.
※ 주의) 설명중 저항치라는 용어는 저항의 수치를 설명하기 위해 임의적으로 설정한 용어이므로 이해하시기 바랍니다.
|
