수 많은 콘덴서들의 값(용량)은 어떻게 알 수 있을까?
콘덴서 값(용량)을 알아내는 방법으로는 저항과 마찮가지로 콘덴서 표면에 표시된 숫자나 색띠로 판단한답니다.
첫째 숫자로 표시된 용량은 콘덴서 표면에 써져 있는 숫자 배열을 알고 있으면 쉽게 읽어 낼수 있답니다.
둘째 색띠로 표시된 콘덴서 용량은 색띠의 값을 알고 있으면 쉽게 읽어 낼수 있답니다.

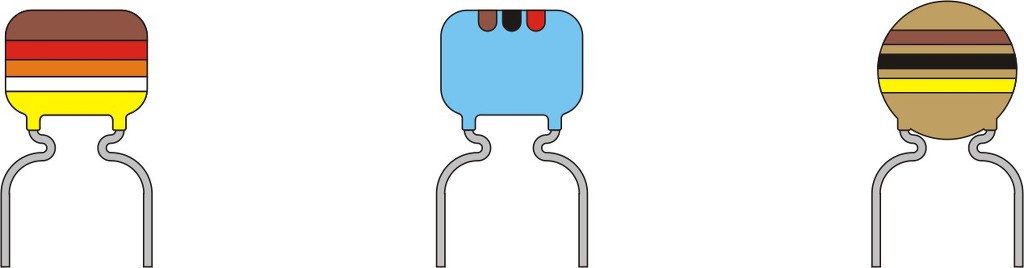

콘덴서에서 사용되는 색띠는 3개, 4개, 5개를 콘덴서의 몸통, 또는 윗부분에 점 또는 선으로 표시합니다.
그러나 최근들어 콘덴서에는 색띠를 거의 사용하지 않는 경향이 있답니다.
전자회로에서 저항값이나 콘덴서, 인덕터, 전선 등에 공통으로 사용되는 색띠는 다음과 같이 표시되며 각각의 색띠는
고유한 번호와 또 다른 의미를 가지고 있답니다.
콘덴서 색띠의 고유번호와 또다른 의미
| 번호 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||
| 색 | 흑색 | 갈색 | 적색 | 등색 | 황색 | 녹색 | 청색 | 자색 | 회색 | 백색 | 금색 | 은색 |
| Color | Black | Brown | Red | Orenge | Yellow | Green | Blue | Violet | Gary | White | Gold | Silver |
| 승수 | x1 | x10 | x100 | x1,000 | x10,000 | x100,000 | x1,000,000 | x10,000,000 | x100,000,000 | x1,000,000,000 | x0.1 | x0.01 |
|
오차율 (급수) |
±20% |
±1% (F) |
±2% (G) |
±3% | ±4% | ±5% | ±10% |
±5% (J) |
±10% (K) | |||
|
전압(J) |
4 | 6 | 10 | 15 | 20 | 25 | 35 | 50 | 3 | |||
| 전압(K) | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 2000 | |
| 전압(L) | 100 | 250 | 400 | 630 |
콘덴서 용량값 읽기
숫자로 표시된 콘덴서 용량값 읽기
콘덴서 몸통에 숫자로 표시된 용량값은 직접 콘덴서 용량을 표시한 것과 위의 콘덴서 색띠의 고유번호와 또다른 의미 표의
번호를 이용하여 표시되어 있답니다..
따라서 숫자로 표시된 콘덴서 용량은 그림에서와 같이 읽어냅니다.

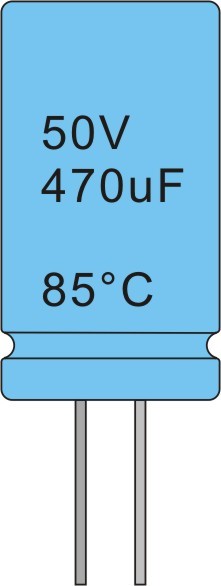

50V 는 콘덴서 허용 내압을, 470uF은 콘덴서 용량을, 85˚C 는 허용온도를 나타냅니다.
이밖에도 전해콘덴서에는 극성이 표시되어 있답니다.
세라믹 또는 마일러 콘덴서의 경우 색띠의 고유번호와 또다른 의미 표의 번호를 이용하여 용량을 읽는답니다.
(단위시작은 pF부터시작합니다.)

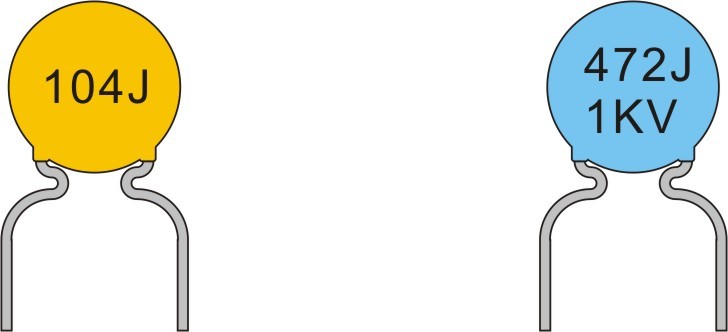

104J의 10은 10단위의 용량치를, 4는 승수 4번의 x 10,000를, 따라서 104J의 용량은 10 x 10,000 = 100,000 pF =
100nF = 0.1uF 이고 J는 오차율(급수)는 ±5% 를 나타냅니다.
472의 47은 10단위의 용량치를, 2는 승수 2번의 x 100을, 따라서 472의 용량은 47 x 100 = 4700pF = 4.7nF = 0,0047uF이다
하단의 1KV는 고압용 콘덴서를 나타내며 1000V의 허용전압을 나타냅니다.
콘덴서 용량 환산표
콘덴서 용량 환산표
| pF(Pico Farad) | nF(Nano Farad) | μF(Micro Farad) |
| 1 | 0.001 | 0.000001 |
| 10 | 0.01 | 0.00001 |
| 100 | 0.1 | 0.0001 |
| 1,000 | 1 | 0.001 |
| 10,000 | 10 | 0.01 |
| 100,000 | 100 | 0.1 |
| 1,000,000 | 1,000 | 1 |
색띠로 표시된 콘덴서 용량값 읽기
콘덴서 몸통에 표시된 색띠는 색띠의 고유번호와 또다른 의미를 적용하여 읽는답니다.
색띠가 5개 인 경우
첫번째(상단) 갈색띠와 두번째 적색띠는 10단위 용량치를 나타내며
세번째 등색띠는 승수 x 1,000을.
네번째 백색띠는 오차율 10%을,
다섯번째 황색띠는 허용전압 400V를 표시한답니다.
콘덴서 용량값은
첫번째 띠가 갈색 이므로 1
두번째 띠가 적색 이므로 2 이므로 용량치는 12가 되고,
세번째 띠가 등색 이므로 승수는 x 1,000
따라서 콘덴서 용량값은 12 x 1,000 = 12,000 pF = 12nF = 0.012uF
즉, 콘덴서 용량은 0.012uF, 400V, 10% 이 된답니다.
색점이 3개 인 경우
좌측 또는 상단의 첫번째 갈색점과 두번째 흑색점은 10단위 용량치를, 세번째 점은 승수를 표시한답니다.
색띠(점)이 3개인 경우 오차율은 5%를, 허용전압은 50V 이하를 적용한다.
콘덴서 용량값은
첫번째 점이 갈색 이므로 1
두번째 점이 흑색 이므로 0 이므로 용량치는 10이 된답니다.
세번째 점이 적색이므로 x 100
따라서 콘덴서 용량값은 10 x 100 = 1,000 pF = 1nF
즉, 콘덴서 용량은 1nF, 50V, 5% 이 된답니다.
색띠가 3개 인 경우
좌측 또는 상단의 첫번째 갈색띠와 두번째 흑색띠는 10단위 용량치를, 세번째 띠는 승수를 표시한답니다.
색띠가 3개인 경우 오차율은 5%를, 허용전압은 50V 이하를 적용한다.
콘덴서 용량값은
첫번째 점이 갈색 이므로 1
두번째 점이 흑색 이므로 0 이므로 용량치는 10이 된답니다
세번째 점이 적색이므로 x 100
따라서 콘덴서 용량값은 10 x 100 = 1,000 pF = 1nF
즉, 콘덴서 용량은 1nF, 50V, 5% 이 된답니다.
