트랜지스터 구별과 단자 확인 방법(1)
트랜지스터는 베이스(base), 에미터(emitter), 콜렉터(collector)의 3개 단자를 가지고 있는데, 접합형태, 크기, 모양, 특성에 따라
제조 회사마다 이 단자 위치가 대부분 틀린다고 할 수 있답니다.
그래서 트랜지스터를 사용할 때는 반드시 접합형태와 단자위치를 확인하여야 하는데, 이때 트랜지스터의 데이터 시트를
활용한다면 아주 쉽게 접합형태와 단자를 확인할 수 있지만, 그렇지 못 할 경우에는 다음에 설명하는 방법으로 확인할 수도 있답니다.
트랜지스터는 크게 접합형태에 의해 NPN형과 PNP 형으로 나뉘게 되는데 보통 사용하고자 하는 트랜지스터 부품 표면에
적혀있는 형명으로도 알 수 있답니다.
통상 트랜지스터의 형명은 2가지 방법으로 표시되는데 일본 JIS규격 표시방법과 미국식 표기방법을 사용한답니다.
트랜지스터 형명 표기
| JIS규격 표기 | 미국식 표기 | ||||
| 형명 | TR 접합형태 | 적용 | 형명 | TR 접합형태 | 적용 |
| 2SAxxx | PNP형 | 고주파용 | 2Nxxx |
반드시 데이터 시트 확인 필요 |
반드시 데이터 시트
확인 필요 |
| 2SBxxx | PNP형 | 저주파용 | |||
| 2SCxxx | NPN형 | 고주파용 | |||
| 2SDxxx | NPN형 | 저주파용 | |||
JIS 표기 트랜지스터의 형명에는 추가적으로 트랜지스터 증폭률(hFE)을 표시한 것도 있는데, 기호의 의미는 다음과 같답니다.
증폭률 표기 증폭률(hFE)
2SCxxx-O 70~140
2SCxxx-Y 120~240
2SCxxx-GR 200~400
2SCxxx-BL 350~700
간혹 2SCxxx-GR 트랜지스터를 사용하는 회로에 2SCxxx-O 트랜지스터를 대치 사용하면 회로가 동작하지 않는 경우가 있는데,
이것은 트랜지스터의 증폭율이 다르기 때문입니다.
이러한 증폭율이 1000 이상으로 아주 큰값이 필요할 때는 2개의 트랜지스터를 달링턴 접속하여 크게 만들거나
달링턴 트랜지스터를 사용한답니다.

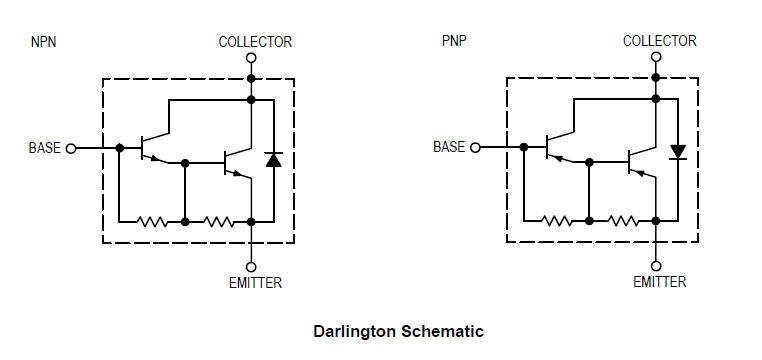

달링턴 트랜지스터 예
JIS 표기 트랜지스터는 부품면에 표기된 부품형명으로 트랜지스터의 접합형태를 알 수 있었는데요,
이러한 트랜지스터는 사용용도에 따라 통상 소신호용(소출력용), 중출력용, 대출력용으로 구별되고,
트랜지스터의 외형(pakage)에 의해 서도 구분이 된답니다.(트랜지스터 외형은 특정한 번호가 부여되어 있답니다.)

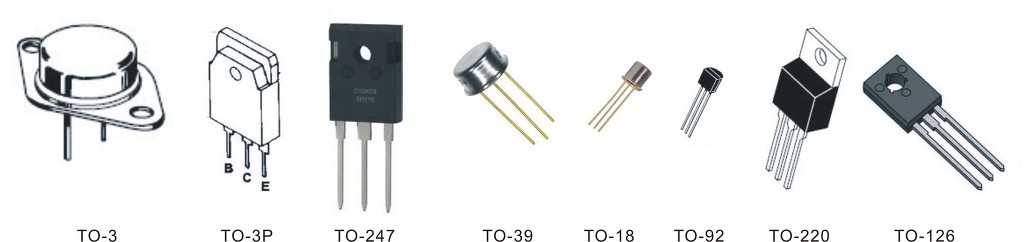

트랜지스터 외형(pakage)
대표적인 트랜지스터 외형
| 소신호용 | 중출력용 | 대출력용 | 비고 |
| TO-18 | TO-39 | TO-3 | |
| TO-92 | TO-126 | TO-247 | |
| TO-220 |
트랜지스터의 접합형태와 형명표기, 외형에 의한 구별방법을 알아 보았습니다.
그럼 다음에는 트랜지스터의 3개 단자를 확인하는 방법에 대해 알아보기로 하지요..^^
