전원회로에 대해 알아봅시다 - 4 : 정전압 회로



앞서 전원 안정화 회로가 병렬형과 직렬형으로 구분되고, 전원안정화 회로는 부하 저항값이 변하여 부하에

흐르는 전류가 변화하더라도 부하양단 전압을 일정하게 유지해야하는 정전압 회로를 말한다고 하였습니다.


그럼 이제부터 전원안정화 회로 중 하나인 정전압 회로에 대해 개략적으로 알아보기로 합니다.

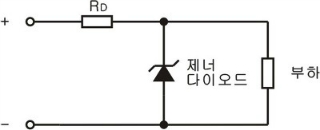

정전압(제너) 다이오드를 사용한 정전압회로



정전압 회로의 가장 기본적인 회로라고 생각하시면 된답니다.

회로 구성은 부하와 병렬로 정전압 다이오드를 연결하여 부하에 필요한 전압을 공급하는 구조로 구조로 되어 있어

병렬형 정전압 회로라고 한답니다.

제너 다이오드를 사용하는 정전압 회로는 제너 다이오드의 역방향 특성을 이용한 것으로,

제너다이오드의 역방향 동작을 하기 위한 저항을 직렬 연결하여 역방향 허용전류를 공급하게 된답니다.

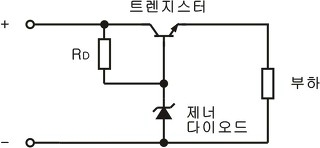

트랜지스터를 사용한 정전압회로



제너 다이오드를 사용한 정전압회로의 적은 출력전류는 전자기기를 구동시키기에는 너무 약하므로,

트랜지스터를 부하와 직렬로 추가하여 많은 전류를 출력할 수 있도록 구성한 직렬형 정전압 회로랍니다.









제어형 정전압회로



제어형 정전압회로는 트랜지스터를 사용한 직렬형 정전압회로를 더욱 발전시킨 정전압회로로, 출력단에 구성된

분할 저항에 의한 분압 전압을 이용하여 출력전압의 변화를 검출하게 되고, 검출된 변화비를 궤환(Feedback) 시켜

출력전압을 안정시키는 구조로 되어있답니다.



이러한 제어형 정전압회로는 출력단의 분할 저항 사이에 가변저항을 추가하여 출력전압을 가변할 수 있는

출력전압 가변형 정전압회로 또는 독립된 가변 전원공급기로 많이 사용된답니다.



제어형 정전압회로에는 트랜지스터와 연산증폭기(OP amp)를 많이 사용한답니다.

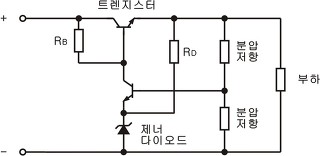

트랜지스터 제어형 정전압회로

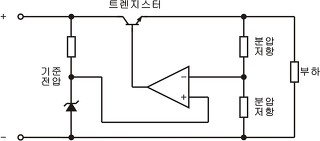

연산증폭기(OP amp) 제어형 정전압회로






다음은 본문 내용에 언급된 정전압회로를 하나씩 살펴보기로 하겠습니다.
