테스트 및 점퍼용으로 많이 사용되고 있는 일명 듀폰 콘넥터에 대한 자료입니다.
국내에서는 하우징은 CH254-S(D)-XX, 터미널은 CH254T-T, CH254TM-T로 불린답니다..
콘넥터 하우징은 1열(싱글)과 2열(더블)로 구성되고 외형과 규격은 아래 사진과 같답니다.

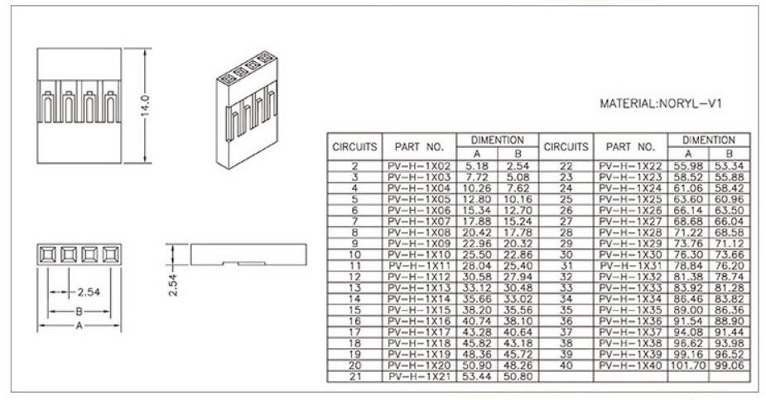

HOUSING CH254-S-XX (S 또는 D: 싱글 또는 더블, XX : 핀수)
터미널을 살펴보면 하우징에 암,수 터미널을 공용으로 사용할 수 있도록 되어 있는데,

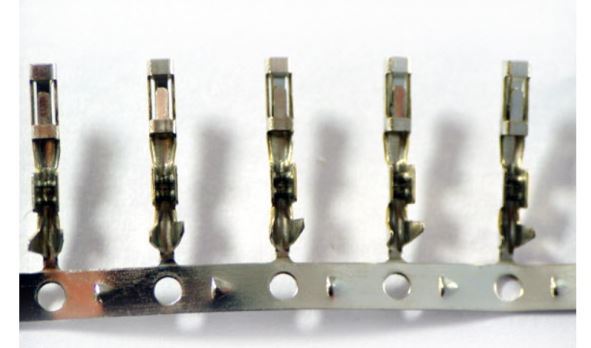

Female Ternimal 은 다음 외형과 규격은 다음과 같답니다.

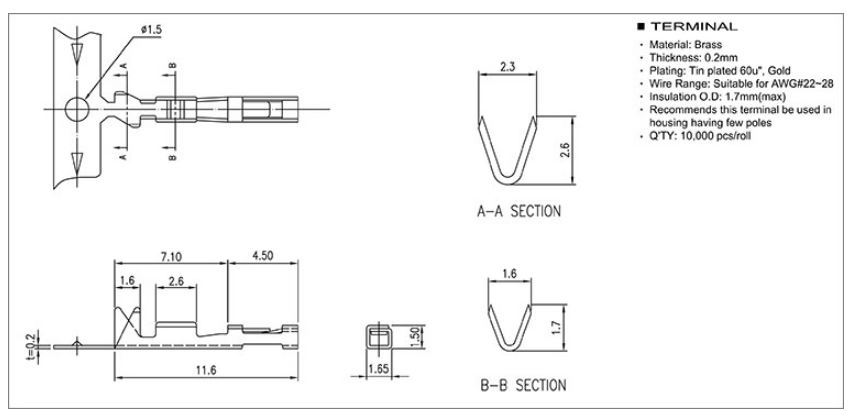

CRIMP TERMINAL CH254T-T

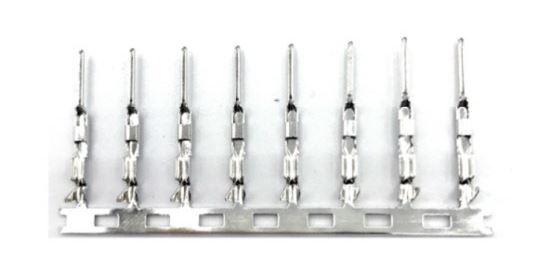

male Ternimal 은 다음 외형과 규격은 다음과 같답니다.

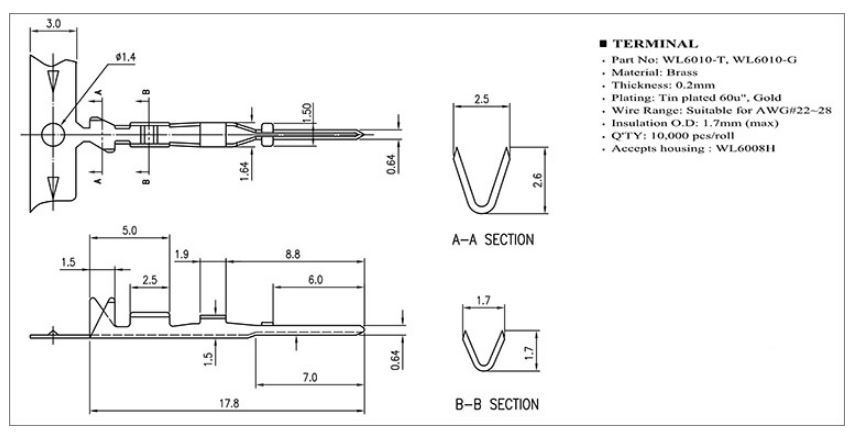

CRIMP TERMINAL CH254TM-T
