닉시튜브라는 것에 관심을 가져서.. 그걸 이용해 재미있는 물건을 만들어 보기로 했습니다.
닉시튜브의 작동 전압이 190V 20mA라서, 부스트 컨버터의 제작이 필요하게 되었습니다.
목표 : 9~12V -> 190~200V 로 승압하기
555타이머로 신호를 만들어 내고 그 신호를 이용해 승압을 하는 회로를 짰습니다.
필요한 계산은 아래의 사이트를 이용했습니다.
1. 555 타이머 계산 : http://www.ohmslawcalculator.com/555-astable-calculator
2. Boost converter 계산 : https://learn.adafruit.com/diy-boost-calc/the-calculator

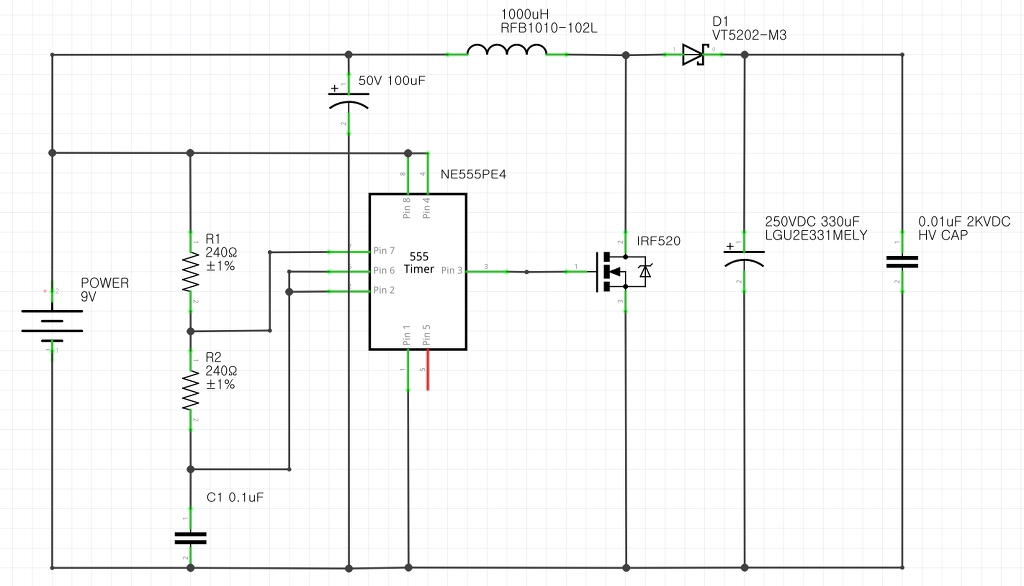

계산 결과를 이용해 회로도를 만들었습니다.

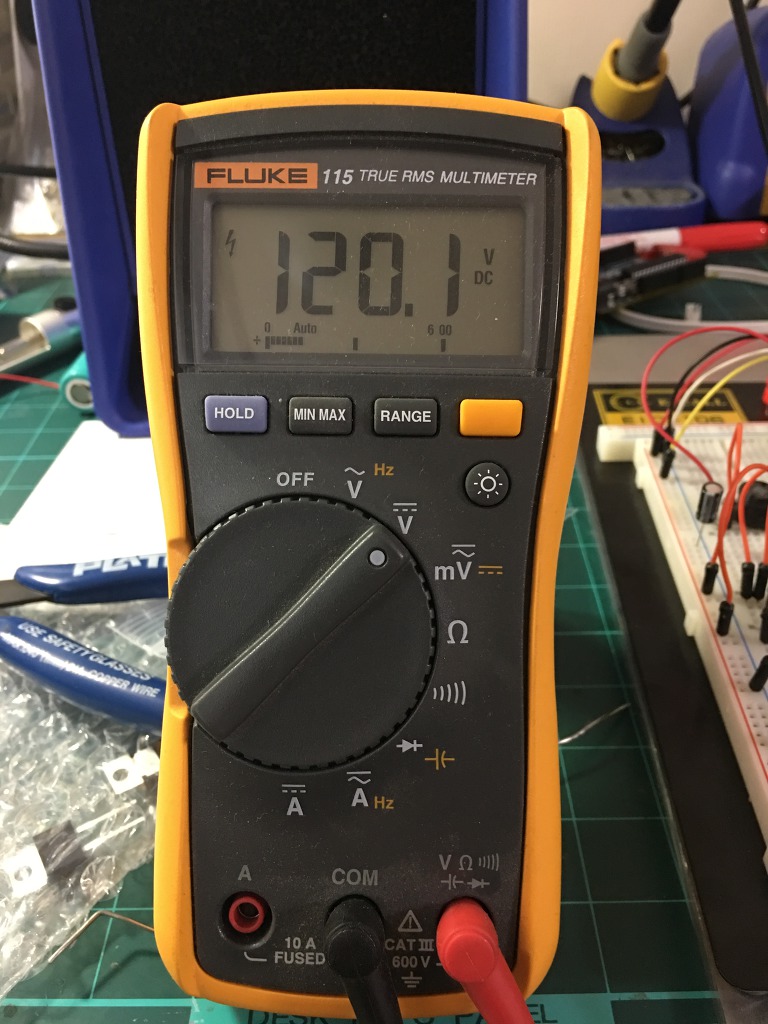

회로대로 브래드보드에 달아 실험을 해봤는데 아무리 기다려도 120V를 넘지 않더군요.. ㅠㅠ
물론 처음으로 승압회로를 성공시킨 것이라 기쁘긴 하지만 계산값과 달리 승압이 안되는 이유를 잘 모르겠습니다.
인덕터가 계산과 딱 맞는 것은 없어서 조금 큰 것을 샀는데 그게 문제일까요...?
첨부한 파일은 제가 계산한 결과입니다.
