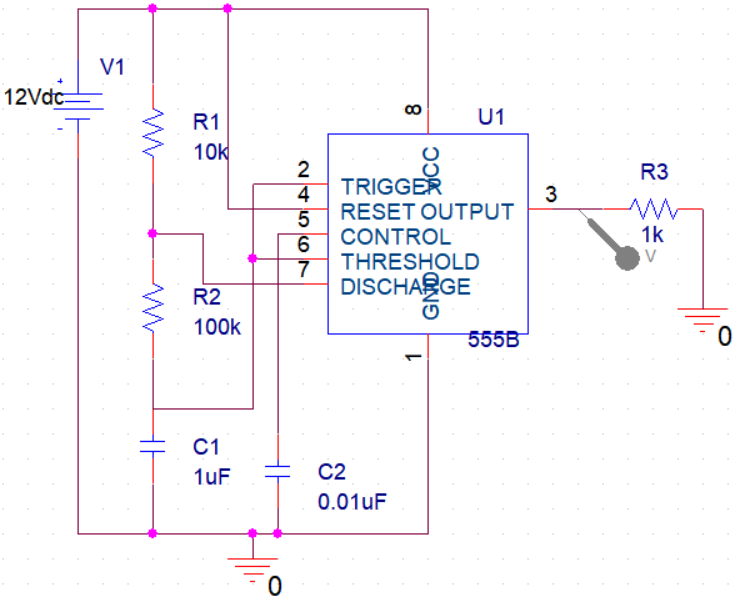

사진과 같이 회로를 구성했는데 틀리부분이 없는데 자꾸 에러가 뜨네요 진짜 열받네요 이유좀 알려주세요ㅠㅠㅠㅠㅠㅠㅠ
**** 11/01/18 13:08:06 ******* PSpice Lite (March 2016) ******* ID# 10813 ****
** Profile: "SCHEMATIC1-1" [ C:\Cadence\SPB_17.2\1-PSpiceFiles\SCHEMATIC1\1.sim ]
**** CIRCUIT DESCRIPTION
******************************************************************************
** Creating circuit file "1.cir"
** WARNING: THIS AUTOMATICALLY GENERATED FILE MAY BE OVERWRITTEN BY SUBSEQUENT SIMULATIONS
*Libraries:
* Profile Libraries :
* Local Libraries :
* From [PSPICE NETLIST] section of C:\Users\User\AppData\Roaming\SPB_Data\cdssetup\OrCAD_PSpice\17.2.0\PSpice.ini file:
.lib "nomd.lib"
*Analysis directives:
.TRAN 0 3ms 0 SKIPBP
.OPTIONS ADVCONV
.PROBE64 V(alias(*)) I(alias(*)) W(alias(*)) D(alias(*)) NOISE(alias(*))
.INC "..\SCHEMATIC1.net"
**** INCLUDING SCHEMATIC1.net ****
* source 1
X_U1 0 N00299 N00517 N00213 N00410 N00299 N00303 N00213 555B
V_V1 N00213 0 12Vdc
R_R1 N00303 N00213 10k TC=0,0
R_R2 N00299 N00303 100k TC=0,0
C_C1 0 N00299 1uF TC=0,0
C_C2 0 N00410 0.01uF TC=0,0
R_R3 N00517 0 1k TC=0,0
**** RESUMING 1.cir ****
.END
ERROR -- Circuit Too Large!
EVALUATION VERSION Limit Exceeded for "Q" Devices!
--------------- INFO(ORPROBE-3209): Simulation Profile: SCHEMATIC1-1 ---------------
INFO(ORPROBE-3183): Simulation running...
** Profile: "SCHEMATIC1-1" [ C:\Cadence\SPB_17.2\1-PSpiceFiles\SCHEMATIC1\1.sim ]
Reading and checking circuit
Circuit Too Large!
Circuit has errors ... run aborted
See output file for details
INFO(ORPROBE-3188): Simulation aborted
Circuit Too Large!은 뭔 소린지 자꾸 회로가 크다고 그러는데 학생용라서 그런가 뭔 개소린지 진짜....ㅆ
고수님들 도와주세요ㅠㅠㅠㅠㅠㅠㅠㅠ
**** 11/01/18 13:08:06 ******* PSpice Lite (March 2016) ******* ID# 10813 ****
** Profile: "SCHEMATIC1-1" [ C:\Cadence\SPB_17.2\1-PSpiceFiles\SCHEMATIC1\1.sim ]
**** CIRCUIT DESCRIPTION
******************************************************************************
** Creating circuit file "1.cir"
** WARNING: THIS AUTOMATICALLY GENERATED FILE MAY BE OVERWRITTEN BY SUBSEQUENT SIMULATIONS
*Libraries:
* Profile Libraries :
* Local Libraries :
* From [PSPICE NETLIST] section of C:\Users\User\AppData\Roaming\SPB_Data\cdssetup\OrCAD_PSpice\17.2.0\PSpice.ini file:
.lib "nomd.lib"
*Analysis directives:
.TRAN 0 3ms 0 SKIPBP
.OPTIONS ADVCONV
.PROBE64 V(alias(*)) I(alias(*)) W(alias(*)) D(alias(*)) NOISE(alias(*))
.INC "..\SCHEMATIC1.net"
**** INCLUDING SCHEMATIC1.net ****
* source 1
X_U1 0 N00299 N00517 N00213 N00410 N00299 N00303 N00213 555B
V_V1 N00213 0 12Vdc
R_R1 N00303 N00213 10k TC=0,0
R_R2 N00299 N00303 100k TC=0,0
C_C1 0 N00299 1uF TC=0,0
C_C2 0 N00410 0.01uF TC=0,0
R_R3 N00517 0 1k TC=0,0
**** RESUMING 1.cir ****
.END
ERROR -- Circuit Too Large!
EVALUATION VERSION Limit Exceeded for "Q" Devices!
--------------- INFO(ORPROBE-3209): Simulation Profile: SCHEMATIC1-1 ---------------
INFO(ORPROBE-3183): Simulation running...
** Profile: "SCHEMATIC1-1" [ C:\Cadence\SPB_17.2\1-PSpiceFiles\SCHEMATIC1\1.sim ]
Reading and checking circuit
Circuit Too Large!
Circuit has errors ... run aborted
See output file for details
INFO(ORPROBE-3188): Simulation aborted
Circuit Too Large!은 뭔 소린지 자꾸 회로가 크다고 그러는데 학생용라서 그런가 뭔 개소린지 진짜....ㅆ
고수님들 도와주세요ㅠㅠㅠㅠㅠㅠㅠㅠ
다음검색
댓글
댓글 리스트-
작성자굿뜨드 작성자 본인 여부 작성자 작성시간 18.11.02 아직 학생이라서요.. 근데 다른 lite 사용한 친구는 저게 또 잘 돌아가던데 어케된건지....
-
작성자덤보 작성시간 18.11.03 제가 알기로는 LITE 버전은 콤퍼넌트가 20개 정도로 제한 되어 있다고 알고 있는데, 555B 디바이스 내부의 콤퍼넌트를 확인해보면 36개의 트랜지스터 콤퍼넌트가 사용되므로 "Q" 디바이스 초과로 동작하지 않는 것 같습니다. 해서 555B 디바이스를 555D로 바꿔서 해 보시면???????
참고로 555D 내부 콤퍼넌트는 아주 적개 사용된것 같던데... -
작성자굿뜨드 작성자 본인 여부 작성자 작성시간 18.11.03 콤퍼넌트가 뭐죠?ㅠㅠㅠ 회로 ㅈ밥이라서요ㅠ
-
답댓글 작성자덤보 작성시간 18.11.04 555 타이머를 구성하기 위한, 내부 회로에 적용되는 부품이랍니다.
-
작성자굿뜨드 작성자 본인 여부 작성자 작성시간 18.11.03 d로 하니까 되네요 ㅠㅠ감사합니다~~~~
