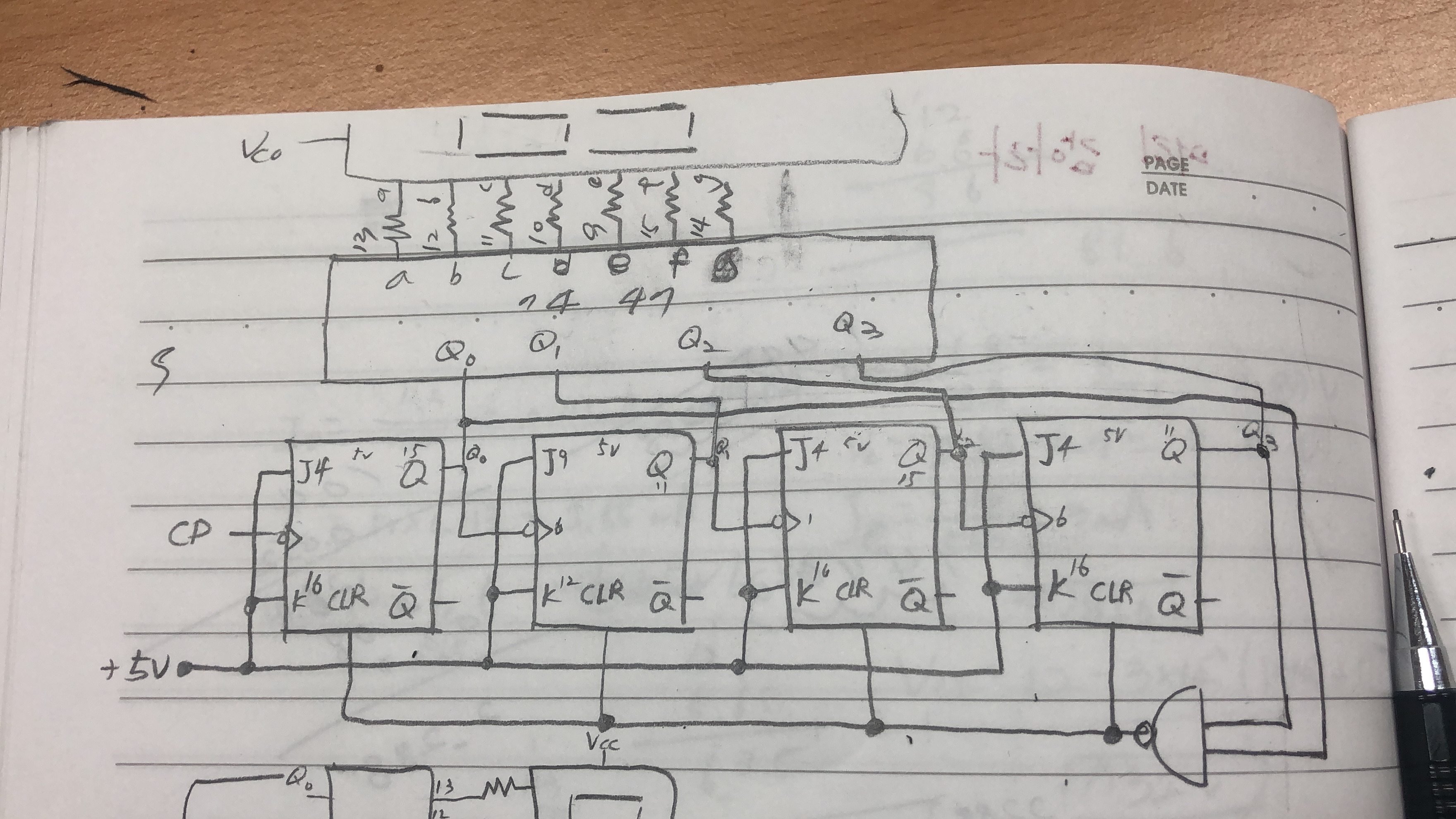

7세그먼트 작성자찬우|작성시간18.12.18|조회수956 목록 댓글 2 글자크기 작게가 글자크기 크게가 7476 2개7400 1개74471개 7세그먼트로 88까지나오개 회로구성해야되는데 잘모르겠습니다.IC 뭘 더써야 0부터 88까지가죠???89까지안가고88에서 0으로떨어지게 만들어야됩니다 다음검색 현재 게시글 추가 기능 열기 북마크 공유하기 신고 센터로 신고 댓글 댓글 2 댓글쓰기 답글쓰기 댓글 리스트 작성자덤보 | 작성시간 18.12.27 답글이 늦었네요..우선 카운터 회로의 Truth table을 만들어 보세요..그리고 진리표에서 10자리수의 8과 1자리수의 8에 해당하는 코드를 가지고 플립프롭을 리셋 시키기 위한 로직 회로를 만들면 된답니다. 작성자덤보 | 작성시간 18.12.28 회로는 첨부 와 같이 구성하면 될 듯합니다..회원님께서는 메일과 쪽지 수신을 모두 거부 하셔셔 부득이 이곳에 도면을 올려 드립니다.도움이 되시길바랍니다...^^ 이미지 확대 댓글 전체보기
