간단한 콘덴서 마이크 증폭기(Condenser MIC Preamp)를 만들어 봅시다
콘덴서 마이크를 간략하게 설명하면,
콘덴서와 같이 정전 용량을 갖고 있는 마이크로, 진동판과 고정판으로 구성된답니다.
진동판이 소리에 의해 움직이게 되면, 진동판과 고정판 사이의 거리가 변하게 되고, 이에 따라 정전 용량이 변하게 되는데, 이것을 전기 신호로 변환 시킨 것이 콘덴서 마이크랍니다.
회로는 콘덴서 마이크의 신호를 증폭하기 위해 A급 증폭기를 적용하였고, 공급 전원은 5Vdc~6Vdc, 증폭기는 소신호용으로 10mA 정도 출력 전류를 공급하는 트랜지스터와 주변 회로(저항과 콘덴서)로 구성하였습니다.

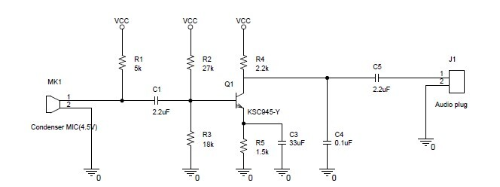

회로도
회로 동작을 살펴보면,
콘덴서 마이크에는 저항 R1에 의해 콘덴서 마이크 동작 전원이 공급되고, 소리 신호가 전기 신호로 변환된답니다.
변환된 전기 신호는 직류(DC) 성분이 포함되어 있어 증폭기로 입력되기 전에 커플링 콘덴서 C1에 의해 직류 성분이 제거되어 교류 신호만 남게 됩니다.
교류 신호는 트랜지스터 Q1의 동작점을 결정하는 저항 R2과 R3의 바이어스 전압과 합쳐져 트랜지스터 Q1의 베이스에 인가되고, 트랜지스터의 증폭률에 의해 증폭되어 출력됩니다.
출력된 신호는 직류 성분이 포함되어 있으므로 커플링 콘덴서 C5에서 직류 성분을 걸러내어 교류 성분 신호만을 출력하게 된답니다.
자세한 회로도, 부품 배치도, 패턴도는 여기를 클릭하세요
https://cafe.daum.net/funny-circuit/M2lg/134
부품을 준비해 봅시다.
| 품명 | 형명 | 적용 | 수량 | 비고 |
| 콘덴서 | 2.2uF | C1,C5 | 2 | |
| 콘덴서 | 33uF | C3 | 1 | |
| 콘덴서 | 0.1uF | C4 | 1 | 세라믹 |
| 콘덴서 | 22uF | C6 | 1 | |
| 콘넥터 | 5267-2 | J1 | 1 | 또는 동등품 |
| 콘넥터 | WMS250-2 | J2 | 1 | 또는 동등품 |
| LED | GRN | LED1 | 1 | |
| TR | KSC945-Y | Q1 | 1 | |
| 마이크 | CPM-45 | MK1 | 1 | 또는 동등품 |
| 저항 | 5k | R1 | 1 | |
| 저항 | 27k | R2 | 1 | |
| 저항 | 18k | R3 | 1 | |
| 저항 | 2.2k | R4 | 1 | |
| 저항 | 1.5k | R5 | 1 | |
| 저항 | 470 | R6 | 1 | |
| 스위치 | 슬라이드 | SW1 | 1 | |
| 패턴 와이어 | 단선 | 패턴용 | 필요량 | 0.3mm, 주석도금, |
| 전선 | 연선 | 배선용 | 필요량 | AWG24~26 |
| PCB | 만능 PCB |
참고 : 콘덴서 마이크는 공급 전압이 4.5V인 것을 사용하였습니다.
부품이 준비되었으면 만들어 봅시다.

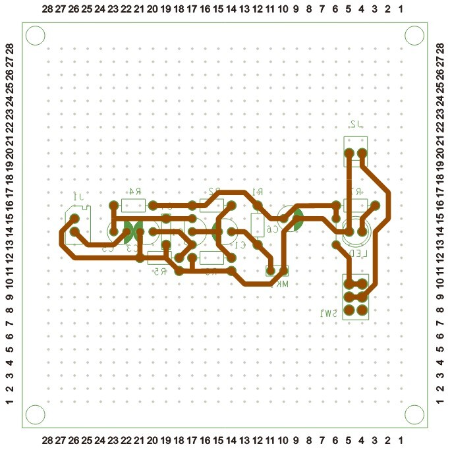

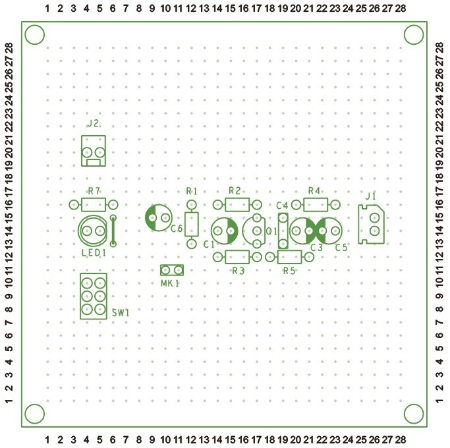

부품 배치도와 패턴도

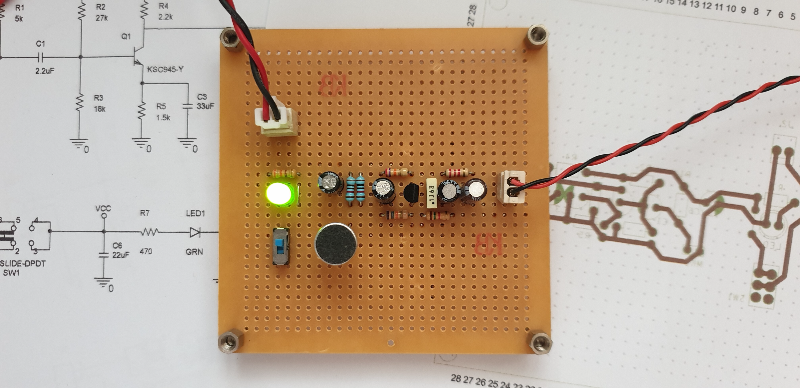

완성품
