LM339를 사용한 LED 전자 온도계(LED Elec_Thermometer)를 만들어 봅시다.

작성자덤보|작성시간13.02.26|조회수3,234 목록 댓글 17

LM339를 사용한 LED 전자 온도계(LED Elec_Thermometer)를 만들어 봅시다.



NTC 써미스터를 이용한 LED 전자 온도계는 온도가 변화면 저항값이 변하는 부특성 써미스터(NTC : Negative Temperature

Coefficient of Resistance)와 리니어 IC 중 비선형 IC인 컴퍼레이터(comparator:비교기) IC LM339를 이용하여 회로를 구성하였답니다.



온도가 상승하면 저항이 변화하는 쎈서를 써미스터라하는데, NTC 써미스터는 (-) 온도계수를 갖고 있어 온도가 올라가면 저항이 감소하는 특성을 가지고 있답니다.

이밖에 온도가 상승하면 저항값이 증가하는 (+) 온도계수를 갖는 PTC 써미스터, 특정한 온도에서 저항값이 급격하게 변화하는

 CTR 써미스터가 있답니다.

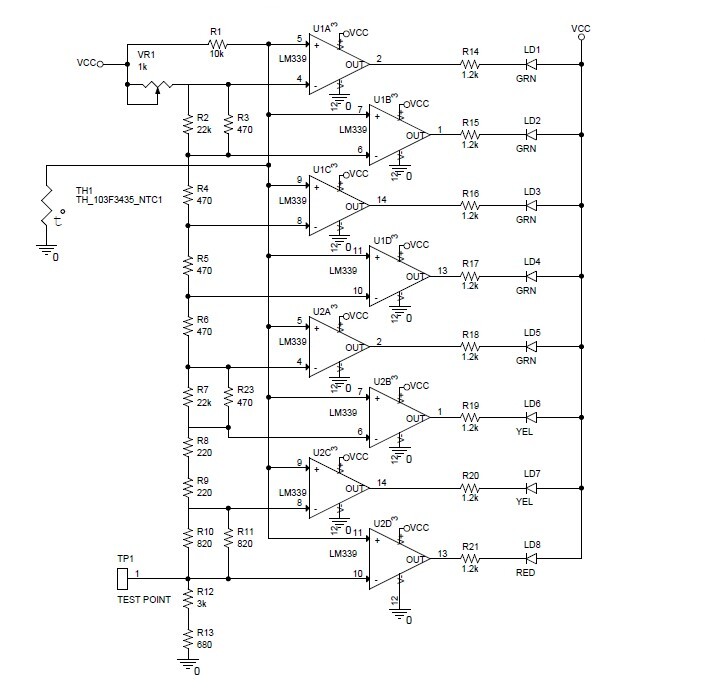

회로도

회로의 동작을 살펴보면

온도가 변하면 써미스터의 저항값이 변하면서 분압전압이 변하게 되는데, 변화된 분압전압이 각각의 컴퍼레이터 IC에

이미 설정되어 있는 기준전압과 비교되어 해당되는 컴퍼레이터를 동작시켜 LED를 점등시키는 원리랍니다.



온도 설정은 5℃ 간격으로 +5℃, +10℃, +15℃, +25℃, +25℃, +30℃, +35℃, +40℃ 순으로 회로를 구성하였답니다.

온도가 +5℃ 이하가 되면 모든 LED는 소등되어 버린답니다.



자세한 회로도, 부품 배치도, 패턴도, 부품 목록은 여기를 클릭하세요

https://cafe.daum.net/funny-circuit/M2lg/33





부품을 준비해 봅시다.

품명형명적용수량비고
콘덴서0.1uFC1,C22쎄라믹 또는 모노
콘넥터5238-3J11
LEDGRN 5mmLD1~LD55
LEDYEL 5mmLD6,LD72
LEDRED 5mmLD81
저항10kR11
저항22kR2,R72
저항470R3,R4,R5,R6,R235
저항220R8,R92
저항820R10,R112
저항3kR121
저항680R131
저항1.2kR14~R218
스위치SW SLIDE-DPDTSW11
써미스터TH_103F3435_NTC1TH11
테스트 포인트TEST POINTTP11
ICLM339U1,U22
가변 저항1kVR113296
패턴 와이어단선패턴용필요량0.3mm, 주석도금,
점퍼 와이어단선점퍼용필요량0.3mm
전선연선배선용필요량AWG24~26
PCB만능 PCB





부품이 준비되었으면  만들어 봅시다.

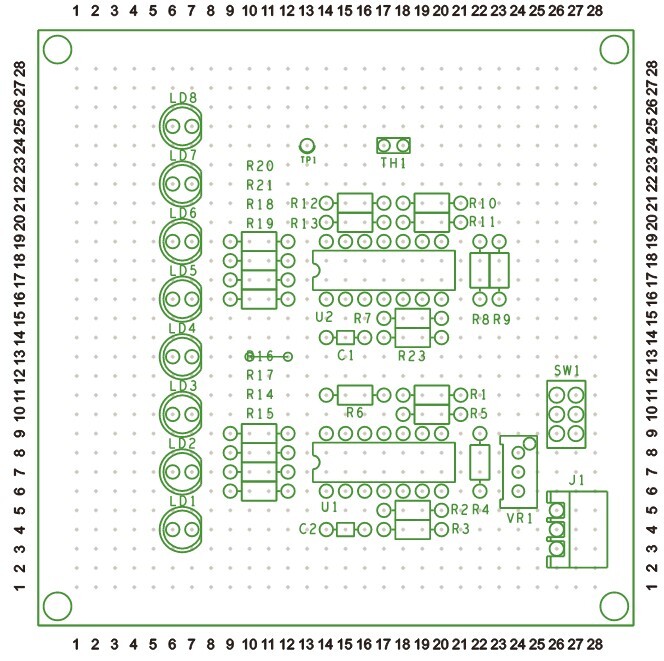

부품 배치도

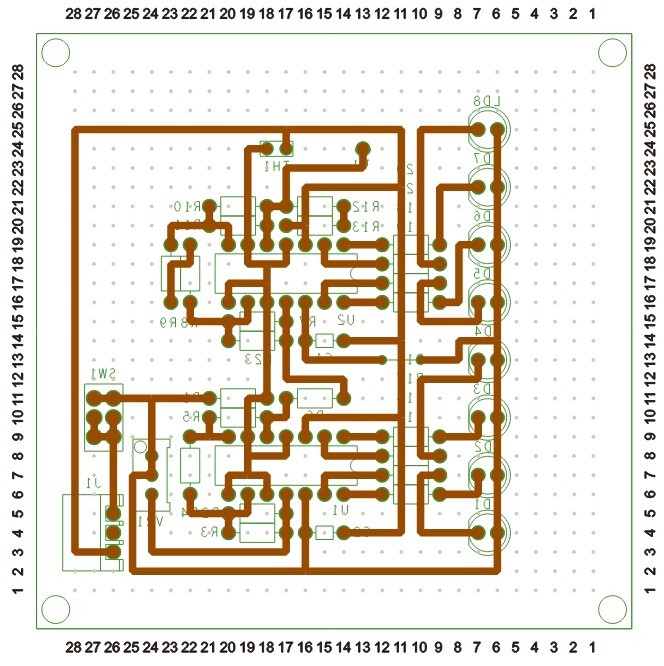

패턴도



완성품





조립이 완료되고 검사가 끝났으면 컴퍼레이터를 동작시키기 위한 기준전압을 설정해 봅시다.

1. 조립이 완료되고 육안 검사가 끝났으면 전원을 연결합니다.

2. 전원을 연결하고 전원스위치를 켰을 때 점등된 LED는 무시합니다.

3. 디지털 멀티메터, 또는 아나로그 테스터기를 전압(V)로 설정하고, 접지(GND)와 IC U2의 10번 핀의 전압을 측정합니다.

4. IC U2의 10번 핀 전압을 도면에서와 같이 2.66V(5V 전원사용시) 또는 4.76V(9V 전원사용시)가 되도록 가변저항 VR1을

    오른쪽 또는 왼쪽으로 조금씩 돌려 조정합니다.

5. LED의 점등상태를 확인합니다.

   * 맨 밑 녹색 LED는 +5℃, 맨 위 적색 LED는 +40℃를 표시하는데 각 LED의 간격은 5℃로 설정하여,

     +5℃, +10℃, +15℃, +25℃, +25℃, +30℃, +35℃, +40℃ 순으로 회로를 구성하였답니다.

6. 만약 온도계가 있을 경우, 해당 온도에 가까운 LED가 점등되어있는지 확인합니다.

    ** 회로에 사용된 저항의 허용 오차가 5%이므로 실제 사용하는 온도계와 많은 편차가 발생할 수 도 있답니다.

   따라서 허용 오차를 줄이기 위해 실제 사용하는 온도계의 온도값에 맞게 VR1을 다시 오른쪽 또는 왼쪽으로 조금 돌려

   재조정을 합니다.

   (예: 사용 온도계가 22도를 나타낼 경우, +20℃에 해당하는 LED가 점등되도록 조정합니다.)

   ** 정밀한 온도 측정을 원한다면, 써미스터의 온도에 대한 저항 변화률과 컴퍼레이터의 분압전압을 다시 계산하셔서

    F급 저항을 적용하시면 된답니다.



다음에는 숫자로 표시되는 디지털 온도계를 만들어 봅시다.
