30V3A 과열 방지용 팬 구동 회로 PCB를 만들어 봅시다.
0V3A 과열 방지용 팬 구동 회로는 공작실에 있는 "온도에 따라 RPM이 조절되는 냉각팬 제어회로 (Smart Cooling Fan Speed Controller)" 를 이용했답니다.
팬 구동 회로는 제작자의 필요에 따라 사용할 수도 있고 사용하지 않을 수도 있답니다.
팬 구동 회로가 없이 팬을 구동시키려면 Main PCB의 12VDC 출력 콘넥터에 팬을 연결하시면 전원을 켜면 바로 팬이 구동되어진답니다.
회로도
자세한 회로도와 부품 목록, 부품 배치도, 패턴도는 여기를 클릭하세요
https://cafe.daum.net/funny-circuit/M2lg/114
부품을 준비해 봅시다.
| 품명 | 형명 | 적용 | 수량 | 비고 |
| 콘덴서 | 104 | C1,C2,C3 | 3 | mono |
| 다이오드 | 1N4735 | D1 | 1 | |
| 다이오드 | 1N4148 | D2 | 1 | |
| 콘넥터 | 5264-3 | J1 | 1 | Molex 또는 동등품 |
| 콘넥터 | 5264-2 | J2, J3 | 2 | Molex 또는 동등품 |
| TR | KSP2222A | Q1 | 1 | 또는 동등품 |
| 저항 | 680 | R1 | 1 | |
| 저항 | 20k | R3 | 1 | |
| 저항 | 80k | R4,R11 | 2 | |
| 저항 | 33k | R5 | 1 | |
| 저항 | 10k | R6,R10 | 2 | |
| 저항 | 680k | R7,R12 | 2 | |
| 저항 | 10 | R8 | 1 | |
| 저항 | 1k | R9 | 1 | |
| IC | uA741 | U1 | 1 | |
| 패턴 와이어 | 단선 | 0.3mm, 주석도금, | ||
| 전선 | 단선 | AWG24~26 | ||
| PCB | 만능 PCB |
** 주 : J2 콘넥터 SMW250-02로 변경
부품이 준비되었으면 만들어 봅시다.
부품 배치도

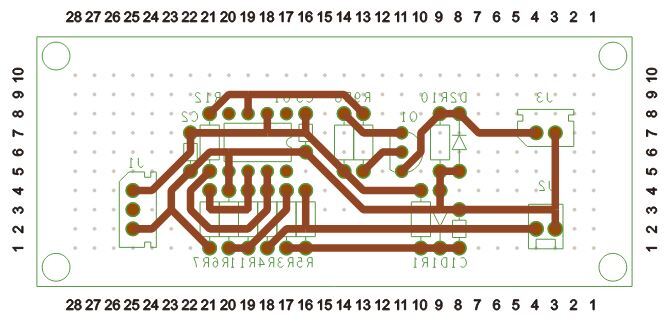

패턴도
참고 : 부품 배치와 패턴은 완성품과 조금 다를 수 있습니다.

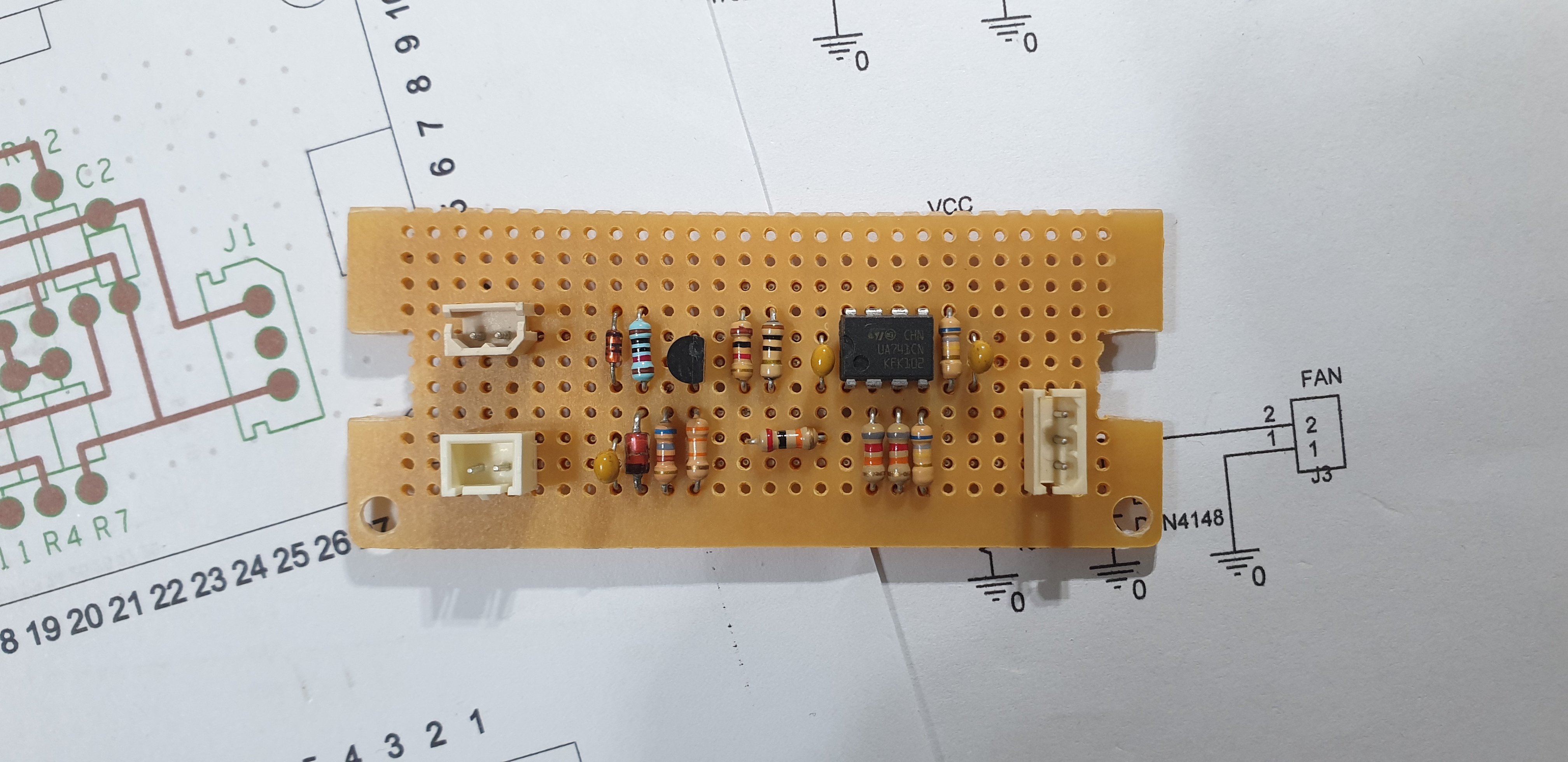

조립완료
** 참고 : 콘넥터 삽입 실수를 방지하기 위해 J2 콘넥터를 molex에서 연호 콘텍터로 변경하였답니다.
