일반적인 생활인에게는 살면서
1.UPS(무정전 전원 공급 장치)와 연동하여 주전원과 예비전원 간 전환을 수동으로 조작할 때
2.발전기 전원 및 계통 전원 간 전환 등 전력 공급 안정성을 유지하기 위한 환경이 필요 할때
3.데이터센터, 병원, 공장 같은 중요 시설의 전력 관리 장소에서 있을때
4.산업용 및 상업용 배전반 내에서 전원 공급원을 수동으로 전환할 필요가 있는 경우가 몇번이나 발생 할까요?
아마 한번도 없을 것이라고 여겨 집니다.
그런데 상기와 같은 경우처럼 원활한 전력 공급을 위해 비상수단을 쓰지 않으면 않으면 불편한 때는 종종 발생합니다.
정전이 났다고 가정하면 9호선 급행지나가느라고 일반 열차가 잠시 대기하는중에도 급행탈걸그랬나 하면서 수십번 생각이 오락가락하는 우리에게는 참 견디기 힘든 경험일 겁니다. 병원, 데이타센터 , 공장, 문서 작업, 개임 ....등등
아무튼 대한민국은 전기에 관한한 기술력이 좋습니다. 전력 공급에 있어 오래전 부터 많은 투자와 지원을 아끼지 않아서 정말 전력사정이 좋습니다. 좋아도 아주 좋습니다.
아래표를 참고 하면 금방 알수 있습니다.
국가주요 전력 생산원전력 생산량 (최근 수치, 대략)전력 소비 트렌드주요 전력 문제 및 전망
| 필리핀 | 화력(석탄, 가스), 수력, 신재생 | 약 90~100 TWh | 꾸준한 증가세 | 송배전 인프라 개선 필요, 지역별 불균형 존재 |
| 콩고 | 수력 중심(서아프리카 대규모 수력자원) | 약 10~15 TWh | 제한적, 인프라 부족 | 저개발 인프라, 전력 공급 불안정 심각 |
| 일본 | 원자력, 화력, 신재생 | 약 900 TWh | 안정적이나 감소추세 있음 | 원전 재가동 논란, 신재생 투자 확대 중 |
| 한국 | 화력, 원자력, 신재생 | 약 550~600 TWh | 안정적 성장 | 에너지 전환 추진, 신재생 확대, 수요 관리 강화 |
| 중국 | 석탄 화력 대규모, 수력, 원자력, 신재생 | 약 8,000 TWh 이상 | 급증, 세계 최대 전력 소비 | 탄소 감축 압박, 신재생 비중 확대, 그리드 투자 |
1.필리핀의 전력 공급은 꾸준한 증가세에 있으나, 인구대비 전력수급과 지역별 불균형 문제로 전력의 혜택을 못보는 국민이 많습니다.
2. 아프리카콩고의 경우 전력난은 심각합니다.
3.원전사고가 났던 누가 뭐래도 선진국인 일본만 하더라도 대한민국과 비교하면
인구대비 전력공급은 원활하지 않습니다. 거기다 110v를 사용하고 있어 전력
효율이 떨어진다고 합니다.
4.중국은 세계 최대 전력 소비국가이지만 지역편중이 심하여 역시 혜택을 못 받
는 지역이나 인구가 많습니다.
우리나라는 1세대전만 하더라도 정전이 드믈지 않았습니다. 그러나 오늘날 특별한 경우 아니면 정전이라는 경험을 하기 어려울 정도로 전력에 대해서는 모름지기 최강 이라해도 과언이 아니게 되었습니다 .
자랑스런 한국의 동력 한전의 송전사업을 살펴보면
가공송전 vs 지중송전, 전력을 잇는 두 길
전력은 우리 삶의 터전을 밝히는 눈부신 빛입니다. 그런데 이 전력은 어떻게 멀리, 안전하게 우리에게 전달될까요? 오늘은 그 길목에서 중요한 역할을 하는 두 가지 전력 전송 방식, 가공송전과 지중송전이 있다고 합니다.

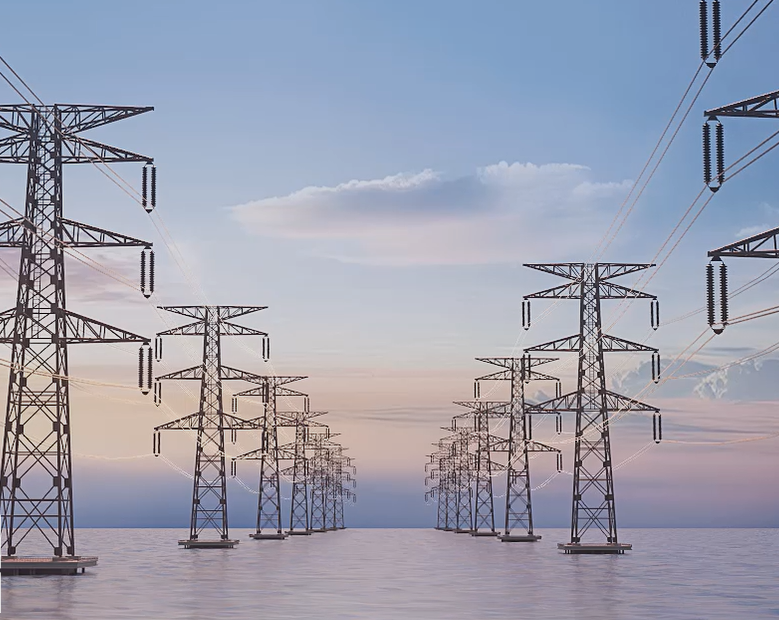

가공송전높이 뻗은 철탑, 전력을 잇는다
가공송전은 말 그대로 ‘공중에 가설된 전선’을 통해 전기를 전달하는 방식입니다. 거대한 철탑이나 관형주 같은 튼튼한 지지물을 세우고, 그 위에 고전압 전선을 설치해 전력을 멀리 보내죠.
주로 765kV, 345kV, 154kV와 같은 매우 높은 전압을 사용해 전력 손실을 줄이면서도 효율적으로 전기를 보내는 데 적합합니다.
이 때, 전선이 직접 접촉하지 않도록 ‘애자’라는 절연물을 이용해 안전하게 전기가 흐르게 하여, 전선 위에서만 전류가 흐르도록 합니다.
이 방식은 탑이 하늘 높이 우뚝 솟아 전력의 흐름을 끌어올리는 듯한 모습을 하고 있어, 마치 하늘을 잇는 에너지 다리 같다는 인상을 준다고 합니다.

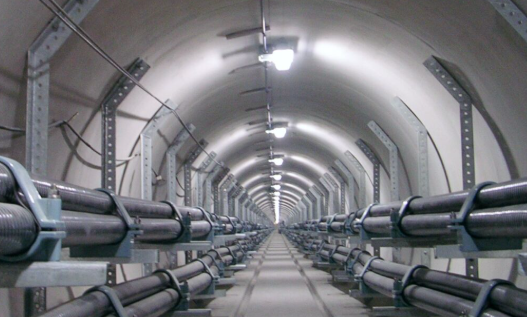

지중송전땅속 깊이 숨겨진 전력의 길
반면, 지중송전은 전력케이블을 땅속 깊숙이 설치해 전기를 보내는 방식입니다. 지하 전력 구역, 관로, 맨홀 등을 통해 케이블을 연결해 전력을 공급합니다.
주로 345kV, 154kV와 같은 고전압을 사용하며, 특히 인구가 밀집된 도시 지역에서 활용도가 높습니다. 전선을 땅속에 감추어 공간 활용도를 극대화하고, 환경 미관을 해치지 않는다는 큰 장점이 있습니다.
도시 한복판에서 땅속 전력망은 마치 눈에 보이지 않는 생명줄처럼 사람들의 생활을 조용히 지탱합니다.
가공송전과 지중송전, 두 방식은 각기 장점과 특성을 살려 우리에게 안정적인 전기를 공급하는 최전선에 있습니다. 높은 철탑 위로 뻗은 전선과, 눈에 보이지 않는 땅속 케이블 모두 우리 생활의 숨은 영웅들 입니다.
전력은 이렇게 다양한 길을 따라 먼 곳까지 안전하게 달려와, 우리의 일상을 밝히고 있습니다.
이러하듯, 아무 불편함 없이 전기력을 마음껏 쓸수 있는 대한민국은 정말 대단합니다.
일영이 실코 수동 전환 스위치 ☎ OIO -324I-5434

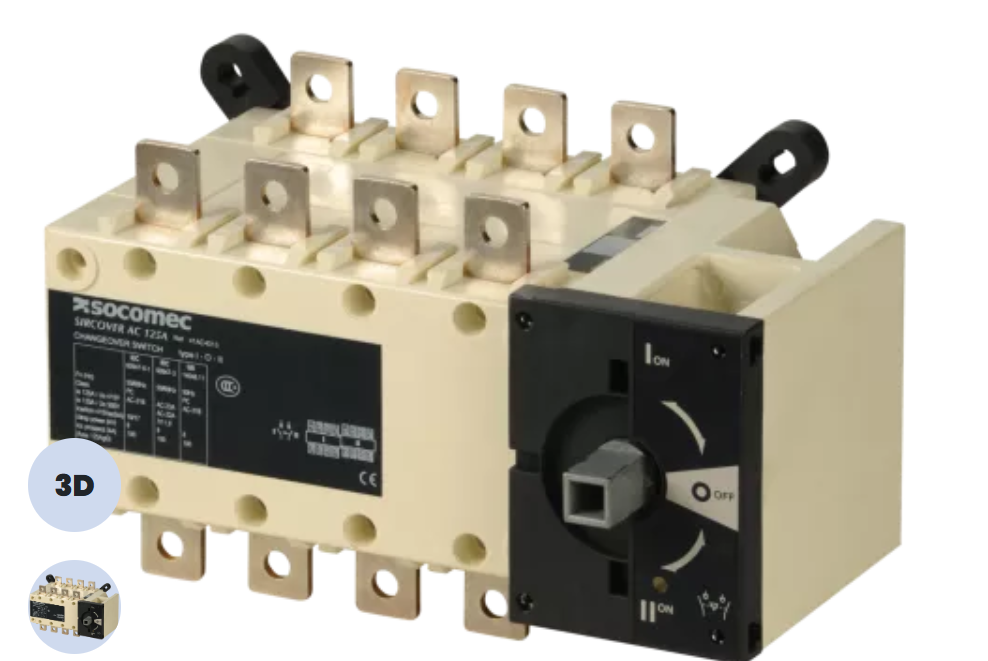

Manual Transfer Switch body SIRCOVER I-0-II 4P 125A” (모델번호 41AC4013)는 전기 회로에서 수동으로 전원 전환을 수행하는 장치입니다.
이 제품은 주로 다음과 같은 곳에서 사용됩니다.
1.UPS(무정전 전원 공급 장치)와 연동하여 주전원과 예비전원 간 전환을 수동으로 조작할 때
2.발전기 전원 및 계통 전원 간 전환 등 전력 공급 안정성을 유지하기 위한 환경이 필요 할때
3.데이터센터, 병원, 공장 같은 중요 시설의 전력 관리 장소에서 있을때
4.산업용 및 상업용 배전반 내에서 전원 공급원을 수동으로 전환할 필요가 있을때
그리고
5. 전력 설비나 에너지 저장 시스템에서 중요한 역할을 하는 장비인 MTS 플러그인 박스에 채택 됩니다.
정격

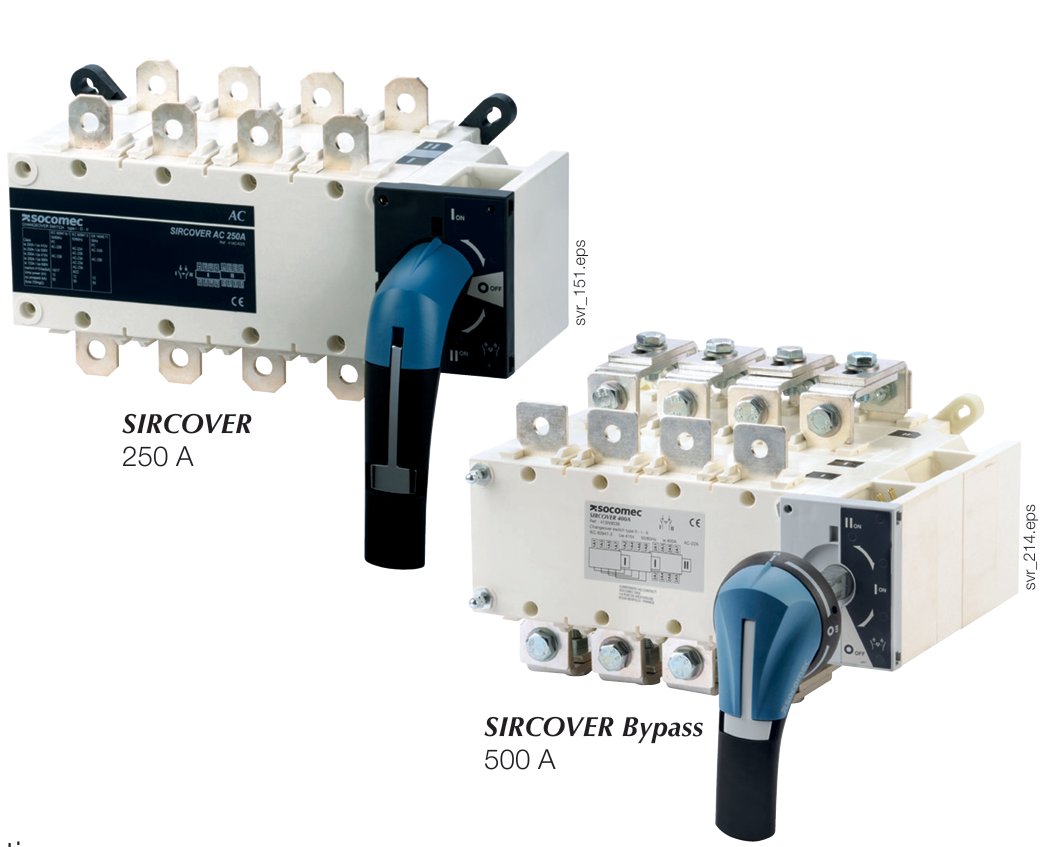

“SIRCOVER” 시리즈는 견고하고 안정적인 차단기로 잘 알려져 있습니다.
“I-0-II 4P 125A”라는 표기는 4극(4P) 차단기이고, 125암페어까지 견딜 수 있는 정격 전류, 그리고 3단계(I-0-II) 전환 위치를 의미합니다.
이 장치는 전기 설비 유지보수 시 전원 공급원을 손쉽게 전환할 수 있게 해주어서 안전하고 효율적인 작업을 할수 있습니다.
대 정격 작동 전압은 교류 기준으로 800V입니다.정격 작동 전압 범위는 400V에서 690V 사이입니다. 이 범위 내에서 안정적으로 동작합니다.
- **정격 유지 전류(I_u)**는 125A로, 이 수치는 정상 작동 시 장비가 견딜 수 있는 지속적인 전류 용량을 의미합니다.
- AC-23 조건에서 400V 정격 유지 전류도 125A로 동일합니다. 이는 특정 부하 조건에서의 유지 전류를 나타냅니다.
- **단락 지속 허용 전류(I_cw)**는 7kA로, 단락 사고 시 장시간 견딜 수 있는 전류를 뜻합니다.
- AC-23 조건에서 400V 스위칭 전력은 63,kW로, 전환 중에 견딜 수 있는 최대 전력입니다.
- **보정된 정격 단락 전류(I_q)**는 100kA로, 이 수치는 매우 강한 단락 사고에도 장비가 견딜 수 있는 수준임을 나타냅니다.
- 극수는 총 4극(4P)으로, 삼상 시스템과 중성선을 모두 제어할 수 있습니다.
분류코드
UNSPSC 39122205
UNSPSC는 국제적으로 표준화된 제품 및 서비스 분류 코드로, 8자리 숫자로 이루어져 있습니다.39122205 코드는 전기 절체 스위치’(Electrical Transfer Switches) 또는 이와 유사한 전기 제어 장비를 가리키는 코드입니다. 즉, 전력제어 및 전기 설비 분야에서 사용되는 장비군에 해당합니다.
ETIM Class EC000216
ETIM은 제품과 기술 데이터를 표준화하는 국제 분류 모델입니다.
EC000216은 ETIM 분류에서 ‘절체 스위치(Transfer Switch)’를 나타내는 코드입니다. 이 분류는 전기 설비의 스위칭 장치를 체계적으로 구분하여 관련 기술 정보와 호환 데이터를 제공하는 데 쓰입니다.
IGCC 5177
IGCC는 국제 일반 부품 코드로 산업용 부품을 표준 분류하는 체계입니다.
5177번 코드는 ‘절체 스위치’ 또는 ‘전기 전환 스위치’에 해당하는 부품 또는 구성요소임을 나타냅니다. 이는 산업 현장에서 부품 관리와 구매 시 활용됩니다.
각 분류 체계는 목적은 비슷하지만, 사용하는 맥락과 세부 체계가 다릅니다.
예를 들어,
UNSPSC는 주로 전 세계적으로 조달과 구매를 위한 범용 코드이고,
ETIM은 기술적인 상세 제품 정보를 분류하는 데 최적화되어 있습니다.
IGCC는 산업 부품에 더 집중한 국제 표준 분류 체계입니다.
