열교환기 증발기 [ 증발기의 종류 ]
증발기란?
냉동장치의 팽창밸브에서 압력과 온도가 떨어진 저온, 저압의 액체 냉매가 증발 잠열을 흡수하여 열을 교환하는 일종의
열 교환기 입니다.
스파이럴 형태의 증발기
|
|
스파이럴로 만들어진 증발기는 전열면적이 타 파이프 증발기보다 1,2 ~1,3배 증가하므로 열전달 효과를 극대화 시킴. |
증발기의 특징
증발기 재질은 현장 여건에 따라서 동과 스덴으로 선택 가능함.
동제품
|
|
* 사우나 및 목욕탕의 폐수 저장조 탱크에 설치해본결과 물의 수질에 따라 최소 2년에서 5년 정도 사용 가능함. * 전열 성능이 우수 (수질에 따른 용접(은납) 부분이 취약함) |
스텐제품
|
|
* 동제품에 비해 내구성 및 내식성이 우수하여 반영구적으로 사용이 가능
* 동제품 대비 전열 성능이 떨어지지만 이러한 부분은 전열 면적을 넓게 함으로써 성능을 향상시킴. |
여과기(밀폐형 집모기)
|
|
* 쉘&튜브 및 이중관 열교환기는 여과기를 필수로 부착 되어야 한다. * 폐수를 사용한 경우 찌꺼기를 제거하기 위해 여과기를 설치 하고 펌프를 사용해야함. * 여과기 청소는 손님수에 따라 결정이 되지만 하루에 2~3번 정도 자주 청소해야 되는 단점이 있음. |
쉘 & 튜브 열교환기
|
|
* 2002년도 부터 목욕탕 및 사우나 등에 설치를 한 결과 업주분의 관리에 따라 2년~ 5년 정도 사용이 가능함. * 슬러지가 쉘&튜브 열교환기 안으로 유입될 경우에는 배출이 안되며, 열교환 능력이 떨어짐.
|

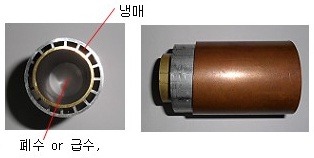

이중관식 열교환기
|
|
|
이중관 열교환기의 특징
* 안쪽관은 22,22mm로 열전달 면적이 큰 스파이럴(나선형) 형태로 제작한 동관을 이용하며, 비깥관에는 35,58mm의
동관에서 냉매와 물을 이용해서 열교환을 함.
* 이중관 열교환기는 브레이징 판형 열교환기와 비슷한 성능을 나타내지만 부피가 크다는 단점이 있음.
* 막히는 현상이 전혀 없음(반영구적으로 사용 가능함)
소재 : 동, 스텐, 알바라스 티타늄 등
* 여과기 청소는 하루에 2~3번 정도 실행되어져야 하며, 슬러지는 이중관 열교환기 안으로 유입 되더라도 배출이 가능함.
