1. 일반적인 경우
줄걸이용 와이어로프로 아이스플라이스 단말고정하여 줄걸이 와이어로프 간의 수평각 60도로
2톤을 양중하고자 할 때 안전율은?
이때, 줄걸이용 와이어로프는 6(스트랜드수) X 19(소선수)로
도금된 A종 12.5mm(와이어로프 지름)로 파단하중이 7.84톤 임.
1) 하중계수: 1.15 <인양각도 60도 적용: 아래 그림 참조>
2) 단말고정 이음 효율: 90% <아이스플라이스>
안전율= (와이어로프의 파단하중 X 줄수 X 단말고정이음 효율) / (사용하중 X 하중계수)
= (7.84 x 2 x 0.9) / (2 x 1.15)
= 6.14
2. 제조사가 있는 경우
줄걸이용 와이어로프의 제조사에서 안전작업하중을 표시한 경우는 줄걸이 각도에 따른 하중계수만
고려한다. 안전작업하중 3톤용 줄걸이용 와이어로프를 2줄로 줄걸이각도 60도로 하여 사용할 때
최대사용하중은?
* 최대사용하중= (안전작업하중 x 줄수) / 하중계수
= (3 x 2) / 1.15
= 5.22 톤

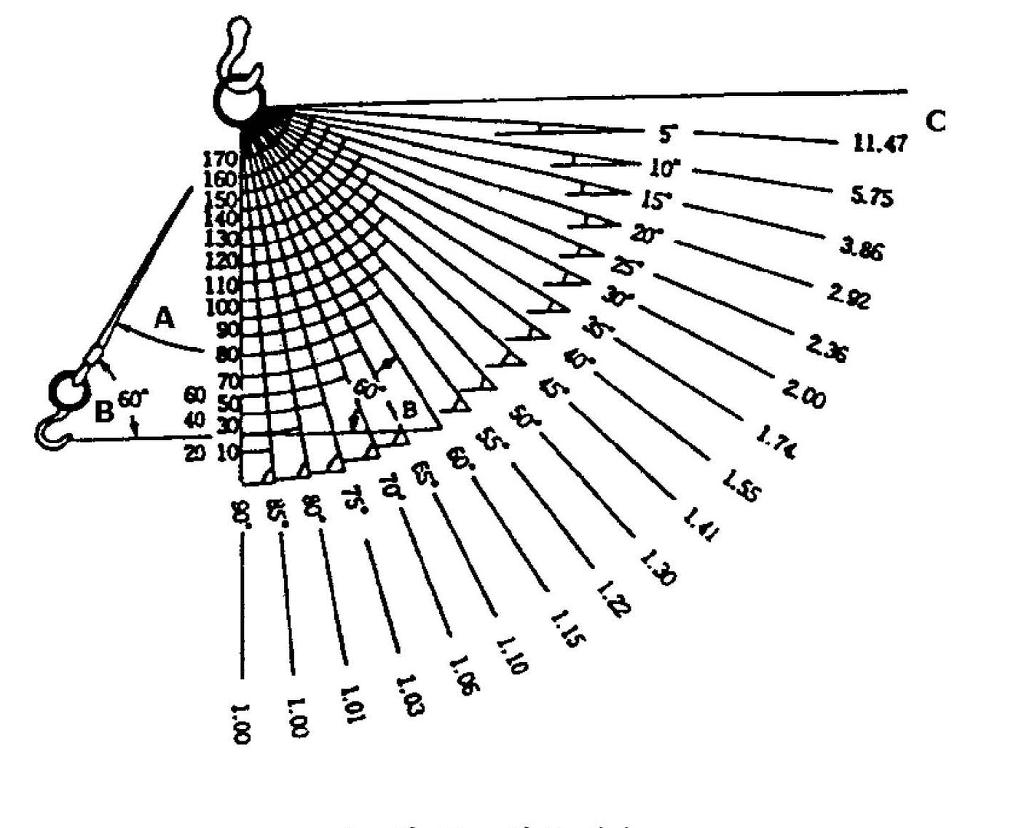

[인양각도에 따른 하중계수]
