FLS 접지 결선 질문이요..

[세라]

FLS 접지 질문있어서 글 올립니다..

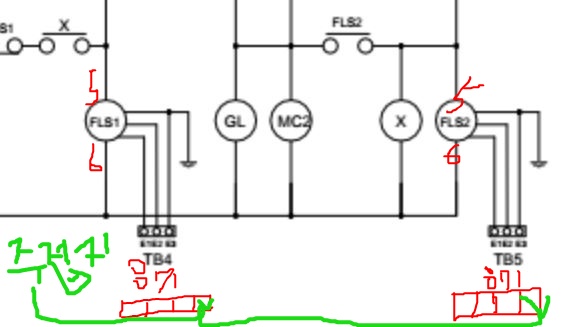

E1,E2,E3가 7,8,1, 이렇게 물렸는데, E3가 주 접지(공통접지)로 연결을 해주어야 한다면

E3 3번째 단자대 꺼를 연결 시키면 안되는가요......?

그 옆에 4번째 단자에 따로 잡아 주어야 하는건가요 ? 3번째 단자 E3끼리, 그리고 주접지로 연결 시키면 되는건가요 ?

만약 4번째 단자대 물리면 또 E3와도 연결시켜줘야 하는건가요.........?

그리고 FLS1번-E3, FLS8번-E2, FLS7번-E1 연결 시 색은 뭘로 해야하는건가요........?

답변 좀 부탁드립니다..

[인초]

위에그림처럼하면 안됩니다.
특강 동영상에는 자세히 설명하고 있는데 가져오면 안될것 같네요.
공통접지는 1번단자(E3)를 아래쪽이나 위쪽의 녹색선 1개연결되어 있는곳으로 연결하여 주시고,
개별접지는 1번단자(E3)를 아래쪽 빈단자 아무곳이나 하나잡고 연결하고,
TB단자 1번단자(E3)에서는 똑같이 녹색선 하나씩 빼놓습니다~
순서 지켜주세요! E1,E2,E3 --> 7,8,1로
