자기유지회로가 시뮬에서 해제가안되요 해결해주세요

[바람따라구름따라]

test1.dst

T3 에의한 자기유지회로 해제가 안되요 외그럴까요

해결방안좀 알려주세요

이론상해제되는게 맞는거 같은데??

첨부파일첨부된 파일이 2개 있습니다.

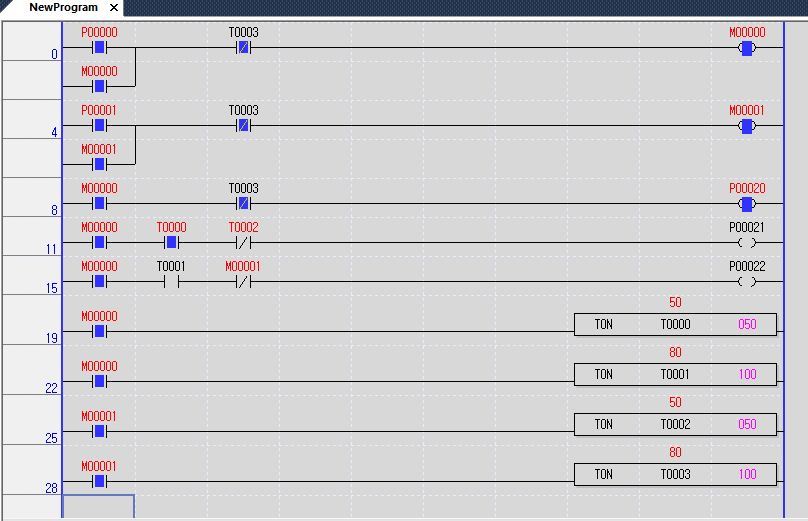

• jpg 파일 캡처.jpg 다운로드
• etc 파일 test1.dst 다운로드

[캡틴수]

p0와 p1을 한번 눌렀다 다시 한번 눌러서 off 시켜야 할것 같습니다 지금 화면상에는 p0 와 p1이 계속 on 상태이므로 계속 자기 유지가 해제 안되는것 같습니다
지금 상태에서는 자기유지가 해제되자 마자 다시 전원이 들어가 다시 mo와m1이 바로 살아버려서 눈에는 자기 유지가 순간 해제 되는것을 확인할수 없어 계속 살아 있는것 처럼 보이는것 같습니다 리셋 조건도 확인해야 하지만 아마 t3 A 접점으로 t3을 리셋 했다면 위 사항이 맞을겁니다

[동네주민]

p0 p1 버튼은 자기복귀 푸시버튼을 사용하므로 시뮬레이션 하실때는 한번 누르시고 다시한번 누르셔야 해요 지금 상태는 p0 p1버트을 손으로 누르고 있는 상태 이므로 t3이 동작하여 순간 끊어준다고 해도 신호는 지속적으로 들어가고 있는 상태 입니다.

[바람따라구름따라]

아하 그렇군요 이렇게 간단히 이해되는걸 넘고민했습니다.
명쾌합니다.ㅎㅎ
