마스터K를 쓰다가 XGC-DR32H 가 생겨 이걸 사용하고 있습니다.

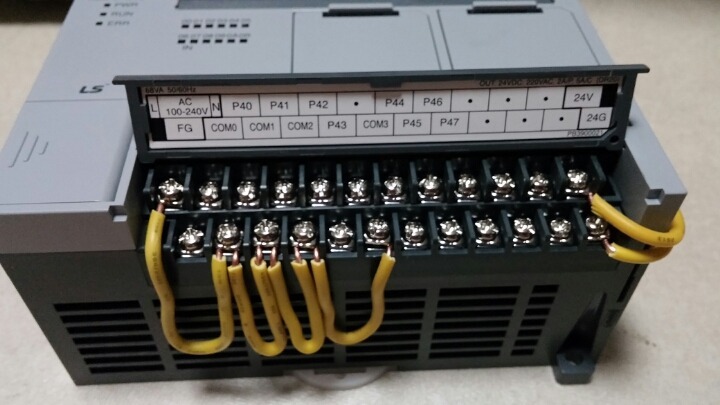

DR-14 나 DR-20 의 경우 아래 사진처럼 PLC전원의 R상에서 COM ~ 단자로 뽑아서 사용하는 것 같습니다.(어느분이 올린 사진_죄송요)

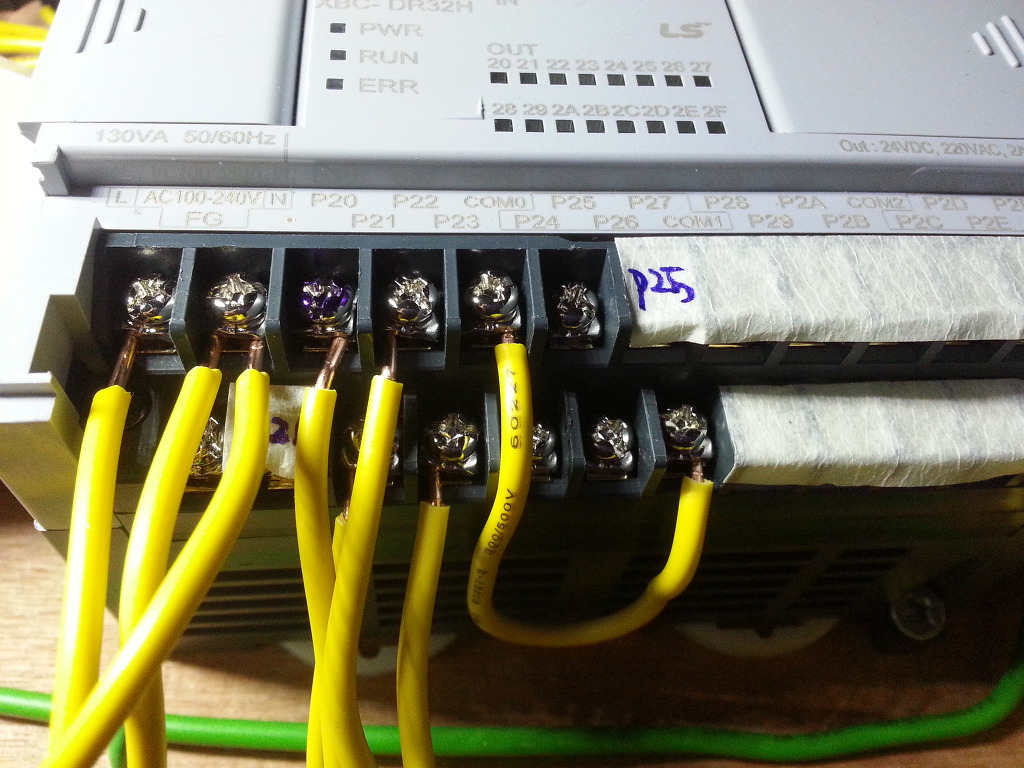

DR-32H는 아래 처럼 생겼습니다.
이것은 FG 옆에는 COM 이 없고 P22옆에 COM0 가 있네요.
질문 1. 이번 시험 처럼 출력을 4개(P20~P23)만 사용시 PLC 전원 R 에서 COM 0 로 연결하지 않아도 되나요?
질문 2. P24 이상을 사용 시에도 PLC 전원 R상에서 COM 0 으로 COM0에서 COM1 로..... 연결을 해야하는 건지 아니면 COM 0 에서 시작하면 되는 지 궁금하네요?
시험이 다가오니 모든게 확실하지가 않네요...ㅠㅠ
다음검색
댓글
댓글 리스트-
작성자위리치 작성시간 15.09.08 R에서 com0 - 출력 p20 에서 p23 까지 4개 이하 사용시
com1 까지 - p24 에서 p27 까지 8개 이하 사용시
연결하면 됩니다.
지금 사진으로는 R 와 com0 연결해야 합니다. -
답댓글 작성자기능장 고고 작성자 본인 여부 작성자 작성시간 15.09.09 저는 P21옆에 com 이 없길래, 자동으로 Com이 연결되어 P20~23은 그냥 두어도 되는 줄 알았습니다.
큰 실수 할 뻔 했네요. 감사드립니다. -
작성자소.. 작성시간 15.09.09 plc전원은 단독배선이라 plc전원에서 출력 공통을 잡는건 잘못된 것이라 생각 됩니다.
제어전원마지막에 R상을 연결하는것이 올바르다고 봅니다, -
작성자1588 작성시간 15.09.09 R상이나 T상 맨끝에 PCB 전원연결하고 나면 연결할 단자가 없는데 어느 단자에서 PLC 출력 COM을 연결하죠?
