입력 B 접점 문제 풀기

[조은날]

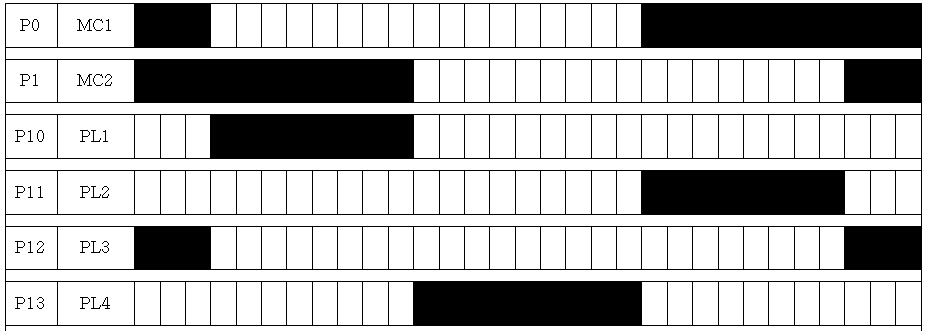

동작  설명

MC1, MC2  모두  소자되면  PL3  점등

MC1 만  여자되면  PL1  점등

MC1,  MC2  모두  여자되면  PL4  점등

MC2 만  여자되면  PL2  점등

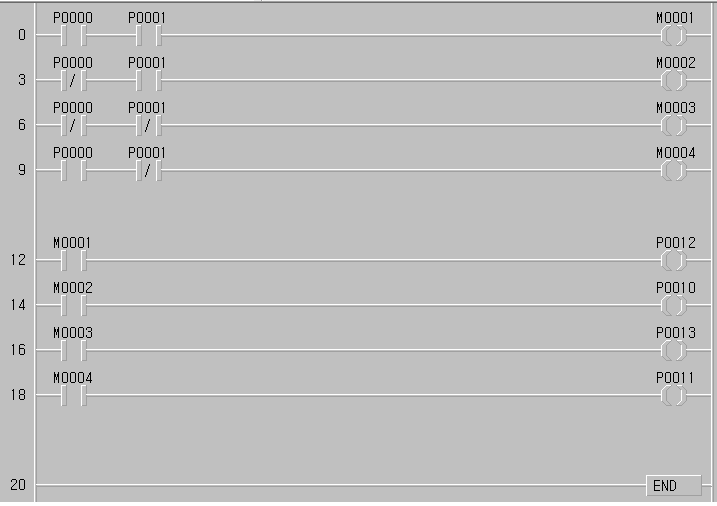

B접점 마스터K10S1.kpr

첨부파일첨부된 파일이 4개 있습니다.

• png 파일 HUP.png 다운로드
• png 파일 THYJUK.png 다운로드
• etc 파일 B접점 마스터K10S1.kpr 다운로드
• png 파일 LPPPPPP.png 다운로드

[착한농부]

잘풀어보겠습니다...감사해요

[somsoon]

감사합니다. 학원생 아닌 까페 회원들 에게도 이렇게 신경써주니 정말 존경스럽군요.
베타적인 타 학원들과 비교되네요.

[소풍]

감사합니다... 풀어봐야겠네요... b접점은 헷갈리네요~~~ 항상 a 접점만 보다가 반대로 생각하니 머리속이 정리가안되네요.. 조은날님때문에 정리가 조금씩 되어갑니다.. 정말로 감사합니다...

[온암]

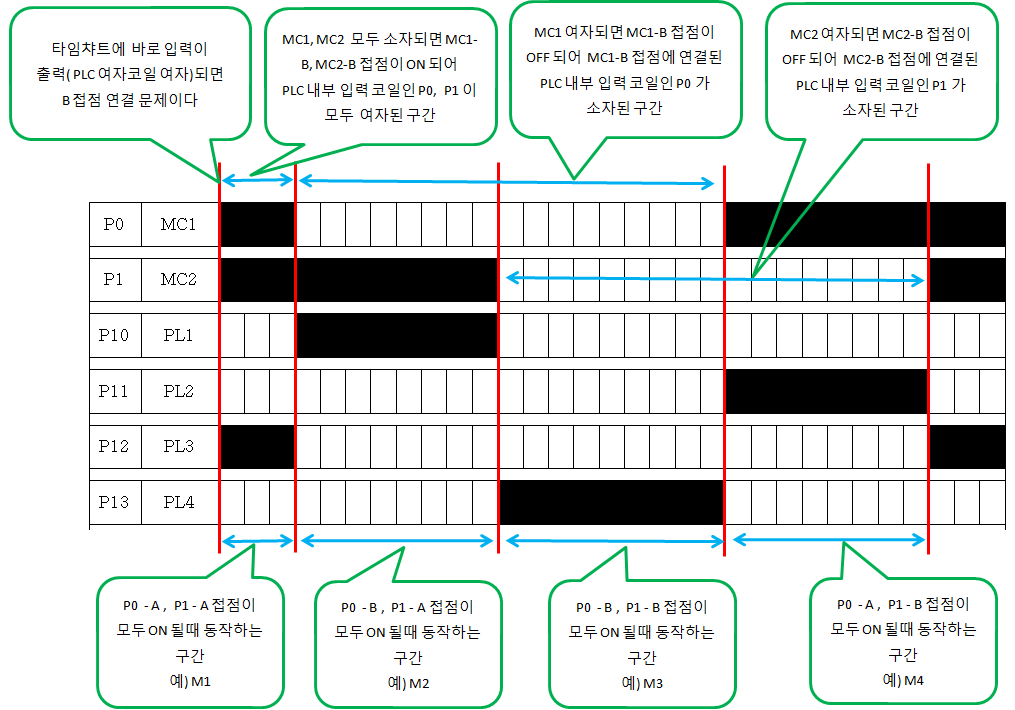

위의 P0, P1, P10을 보았을때에,...입력접접이 b접점으로 입력이 들어오더라도, 래더상에는 a접점으로 작성하는 게 핵심이군요.

[사다카]

감사합니다.
