대부분 셀렉터 스위치 왼쪽 돌리면 상시off접점을 수동// 오른쪽으로 돌리면 자동 (때때로는 중간이 있는 것이면 중간은 정지로만 알고 있었습니다.
45회문제를 다시 잘보니 수동일 때는 동작하는 것이 없습니다.
다만, 자동일대나 수동일때나 과부하가 걸리면(P0) 언제라도 과부하 신호를 주게끔 플리커 동작으로 램프를ON, OFF 시키는 이라 이해했습니다.
45번 문제는 자동 놓아진 상태를 유지해야하므로 셀렉터 스위츠를 달아 놓고 동작시키면서 공부 중입니다.

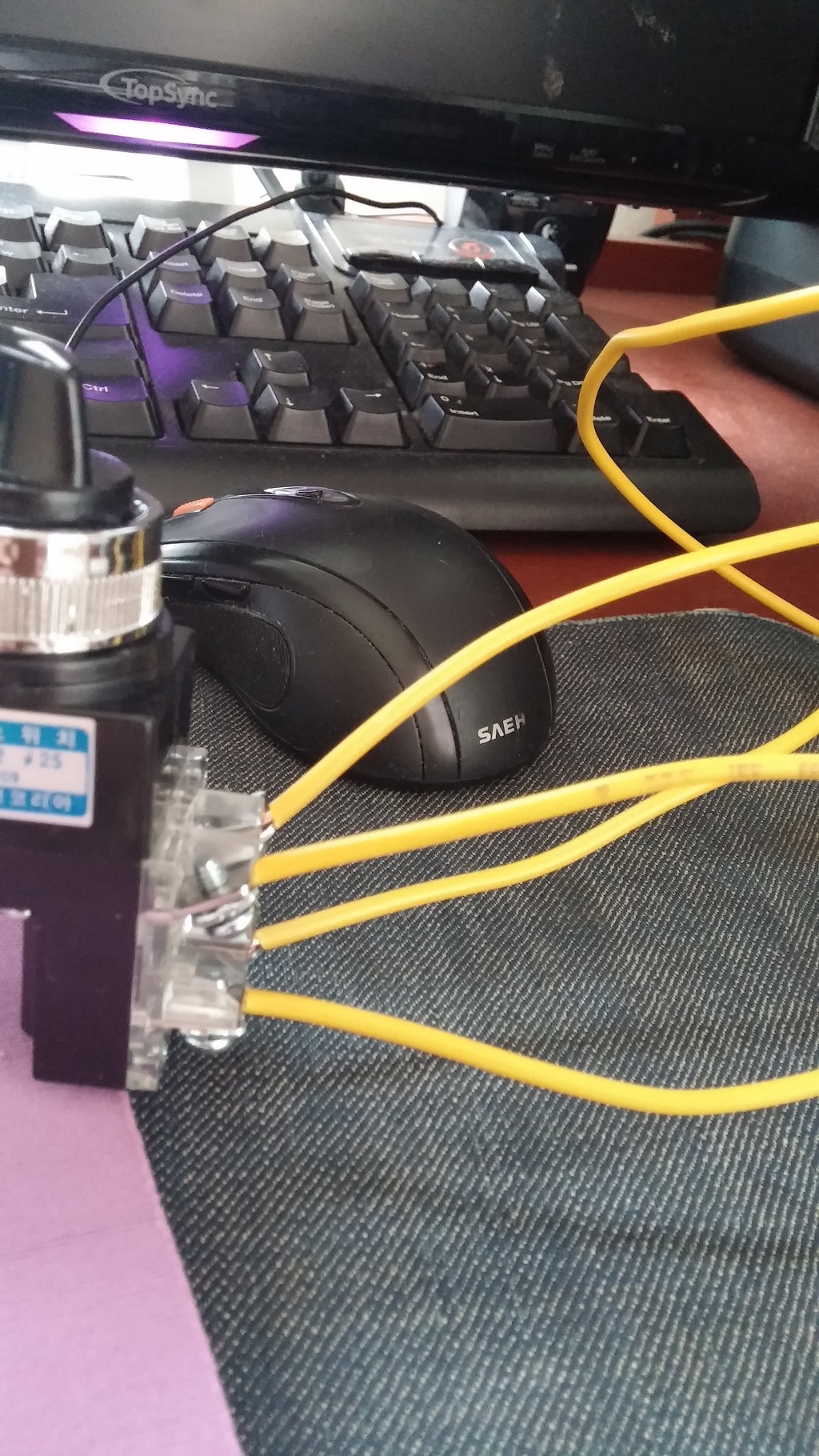

사진에서 밑에 노란선 두개는 NO 이고 위에는 NC 입니다.
첫번째 : 제 생각에 당연히 NO가 A접점이니 저기다가 자동 P2를 놓고
NC는 B접점이니 (사진에서 셀렉터 스위치 위에것) 저기다가 수동 P1을 연결 시켰습니다.
그럼 좌로 돌리면 수동유지가 되면서 자동회로는 OFF되고/
우로 돌리면 자동 유지가 되니까요.
그리고 셀럭터 1개의 스위치로 조작하는 것이니 자기유지와 인터록은
는 신경 쓸 필요도 없는 상황입니다.
이렇게 문제에서 자동/수동 조작을 셀렉터 스위치로 할때 이렇게 배선하는 것이 맞는지 문의 드립니다.
두번째 : 아니면 자동일때 셀렉터 P2스위치로 ON/OFF만하고 P2<-- (((인터록 시켜주고)))))-->>P1도 P2의 B접을 이용하지 않고
또 다른 스위치를 사용해야는지
이 부분이 혼동됩니다.
--결론은 셀렉터 스위치 2개로 자동/수동을 조작을 해야하는 문제인지
아니면 셀렉터 스위치 1개로 자동/수동을 조작을 하는지 알고 싶어서 문의드립니다.
제 생각은 당연히 셀럭터 스위치 1개로 자동/수동을 조작해야한다고 생각하는데
확실히 45번 문제에 대해서 알고 싶어서 문의 드립니다.
댓글
댓글 리스트-

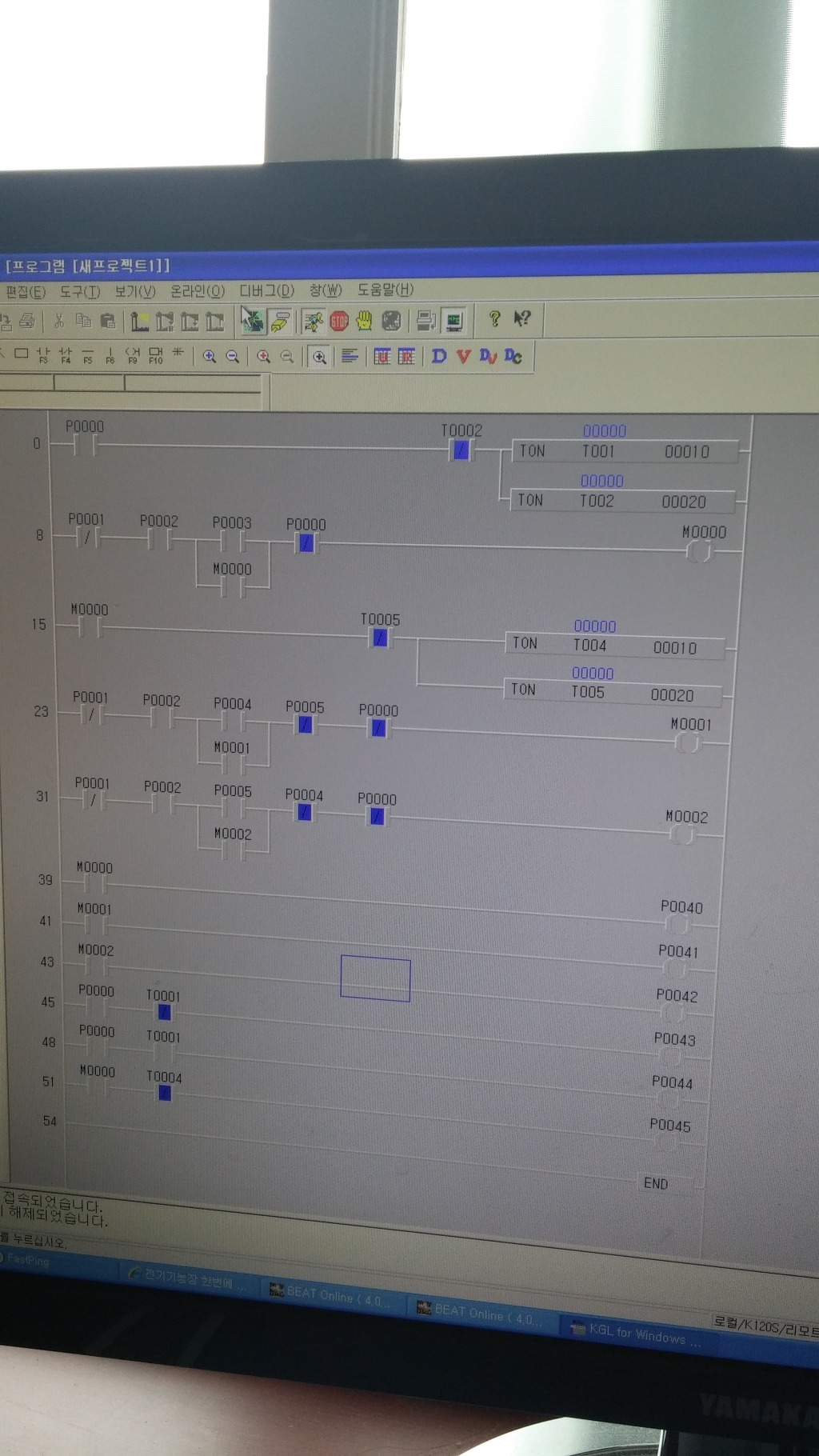

작성자정의 작성자 본인 여부 작성자 작성시간 14.06.23 P0 과부하 / P1수동 / P2자동 입니다.
-
작성자정의 작성자 본인 여부 작성자 작성시간 14.06.23 자동사용하다가->>수동으로 넘어가더라도 ->>대부분이 완전 수동이 아니고, 반자동 정도로 생각했었는데
2. 45회 기출문제에는 자동만 PLC로 이루어질뿐 수동은 모두 시퀀스로 이루어져 PLC에서는 '수동'회로를
구성할 필요가 없는 문제였습니다. 45회 문제의 약점이기도 하지요.
-라고 원장님에게 문의답변을 받았습니다.
그럼 위에 적은 것 중에 제 첫번째 생각은 문제와는 완전 틀린 생각이 되었고,
두번째 생각처첨 셀럭터 스위치 하나의 역활은 자동을 ON//OFF하는 것이 끝인 것 같습니다(PLC회로상에서는요)
45회 시험에서는 수동모드는 하드웨어로 동작으로만 이루어졌다합니다. -
작성자정의 작성자 본인 여부 작성자 작성시간 14.06.23 마지막으로 궁금한 부분은 P1수동 모드 ON/OFF의 전원은 PLC P1에서 가져와서 동작하는 것이 맞는지 궁금합니다.
-
답댓글 작성자정의 작성자 본인 여부 작성자 작성시간 14.06.23 네, 알겠습니다.
P1을 구성하지 않아도 되니 다시금 정리가 되어갑니다.
45회는 문제가 실제로는 잘 구성하지 않는 회로 같습니다.
물론 수동을 완전 분리해야할 상황이나 필요에 따라 분리해야할 곳도 있겠지만요,,
답변 감사드립니다.
