※해당 내용은 AutoCAD(오토캐드)에는 없고, GstarCAD(지스타캐드)에만 있는 기능입니다.
선을 등분할(DIVIDE)한 다음 그리기 명령을 했을 때, 분할한 점 외의 다른 점이 표시되는 경우
다음 설정을 확인해보십시오.

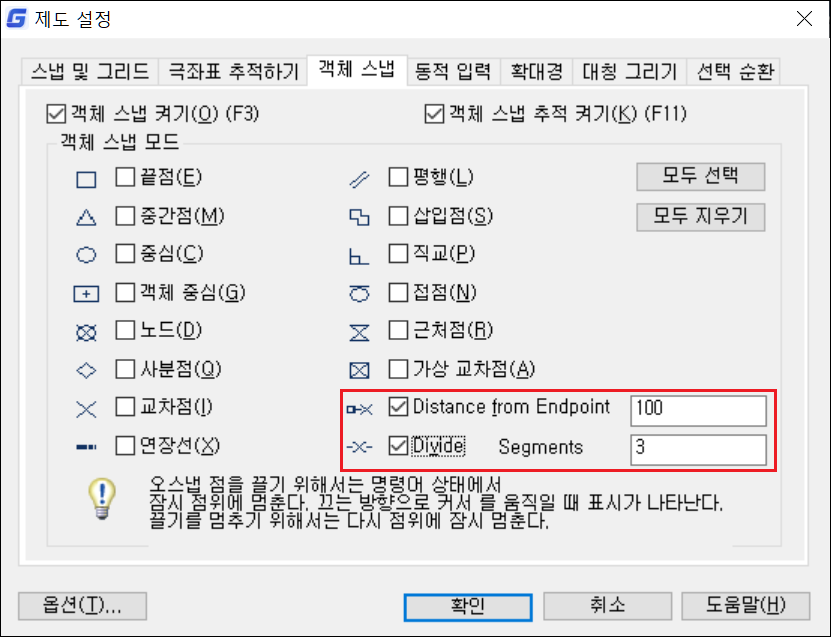

1. 명령어 OSNAP( 단축키 OS)을 입력합니다.
2. [Distance from Endpoint]와 [Divide Segments]가 체크되어있는지 확인합니다.

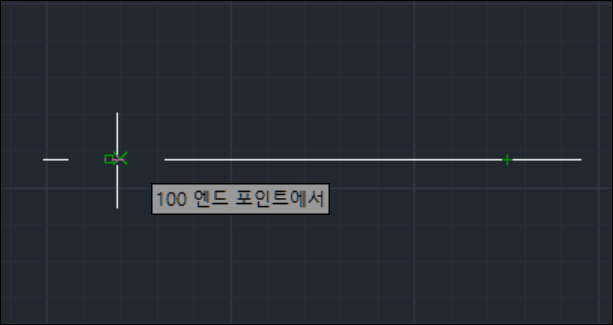

● [Distance from Endpoint]가 체크되어 있을때
끝점으로부터 지정한 값만큼 거리가 떨어져있는 점이 표시됩니다.

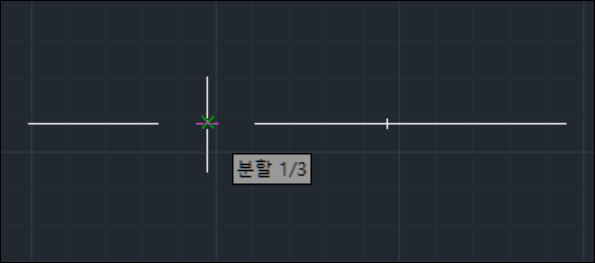

● [Divide Segments]가 체크되어 있을때
지정한 값만큼 선이 분할되는 점이 표시됩니다.
이 설정은 선 외에 호, 타원, 폴리선, 스플라인에도 적용됩니다.
기타 문의하실 사항이 있다면 (주)모두솔루션 기술지원부로 연락 주시기 바랍니다.
Tel : 02-857-0976 / Mail : support@modoosol.com
감사합니다.
