다음 방법으로 점의 표시 스타일과 크기를 변경할 수 있습니다. 점이 십자나 엑스자로 표시되는 것 또한 해당 기능입니다.

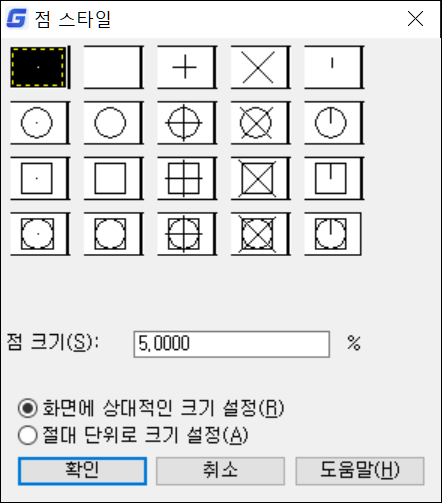

1. 명령어 DDPTYPE를 입력합니다.
각각의 점 이미지를 선택하여 점 스타일을 변경할 수 있습니다.
2. 점 크기는 화면상의 절대적 수치, 상대적 수치 값으로 설정할 수 있습니다.
- 화면에 상대적인 크기 설정 : 화면 크기에 대한 백분율로 설정합니다. 모형 재생성(REGEN)을 통하여
점 크기를 현재 도면에 맞는 축척으로 재생성 할 수 있습니다.
- 절대 단위로 크기 설정 : 점 크기의 실제 단위로 설정합니다. 화면이 줌 확대 및 축소되면 점 크기도 동일하게
확대 및 축소 됩니다.

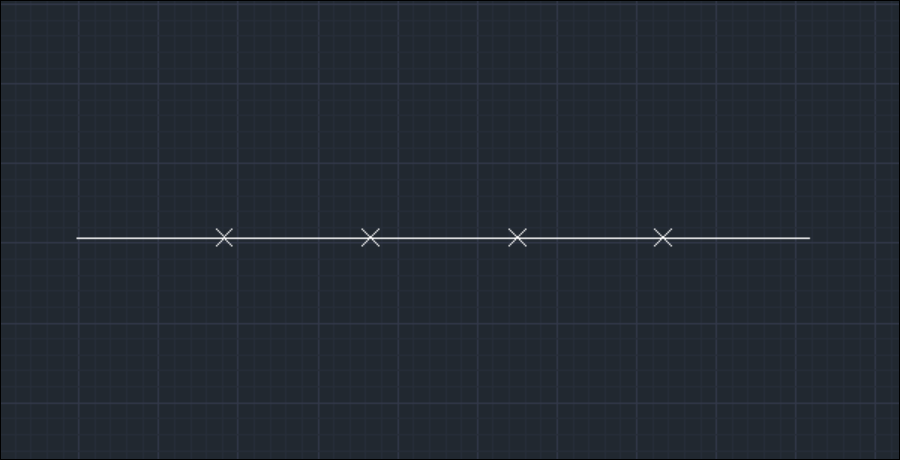

아래는 점을 엑스자 표시로 선택했을때의 모습으로, 분할한 부분이 눈에 잘 보인다는 이점이 있습니다.
기타 문의하실 사항이 있다면 (주)모두솔루션 기술지원부로 연락 주시기 바랍니다.
Tel : 02-857-0976 / Mail : support@modoosol.com
감사합니다.
