GstarCAD - 치수 일렬로 정렬 & 간격 조절하기

[모두솔루션]

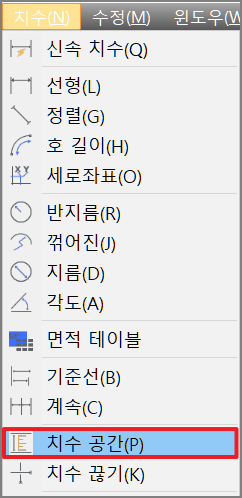

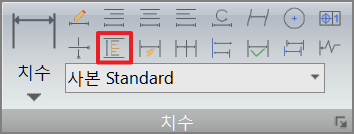

명령어 DIMSPACE로 선형 치수를 일렬로 정렬하고, 치수 사이의 간격을 조정할 수 있습니다.

● 치수 일렬로 정렬하기

1. 명령어 DIMSPACE를 입력합니다.

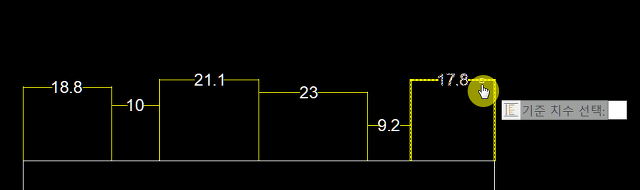

2. 기준이 될 치수를 먼저 클릭합니다.

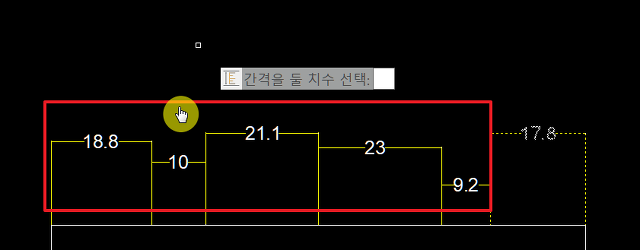

3. 일렬로 정렬할 치수들을 모두 선택한 후 ENTER를 입력합니다.

4. 간격 값으로 0을 입력합니다.

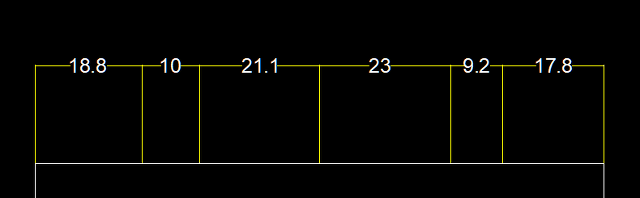

기준 치수와 일렬로 정렬되었습니다.

● 위쪽 치수와 간격 조절하기(자동 옵션)

1. 명령어 DIMSPACE를 입력합니다.

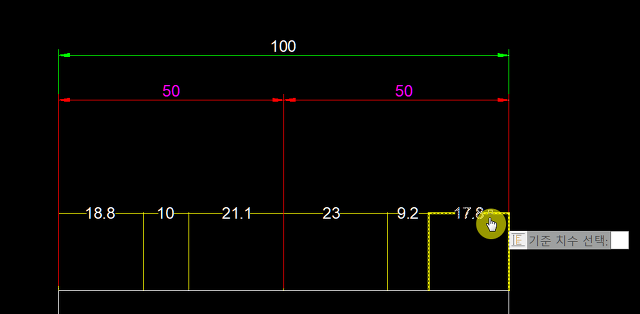

2. 기준이 될 치수를 선택합니다.

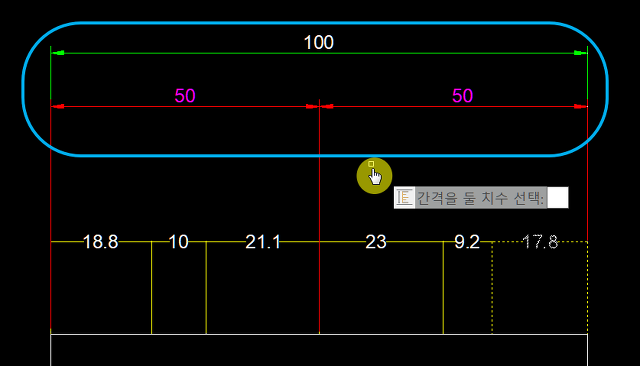

3. 위쪽의 치수를 모두 선택하고 ENTER를 입력합니다.

4. 간격 값에서 아무 값도 입력하지 않고 ENTER 키를 누르면 자동(A)옵션이 적용됩니다.

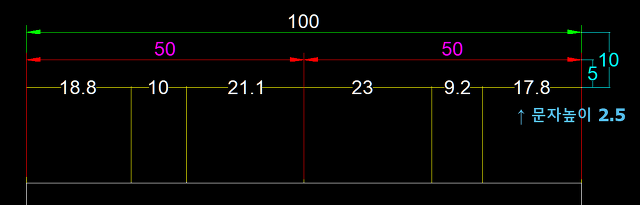

자동(A) 옵션을 이용하면 기준 치수의 문자 높이의2배로 간격을 조절합니다.

치수의 간격이 조절되었습니다.

참고를 위해 동영상을 첨부하였습니다.

---
