다음 설명은 위의 객체를 예시로 들겠습니다.
1. 명령창에 ALIGNTOOL을 입력합니다.
2. 아래와 같이 정렬할 객체를 선택하라는 안내문이 뜨면 정렬할 객체를 선택합니다.
예시로 G와 CAD가 있는 객체를 선택하겠습니다.

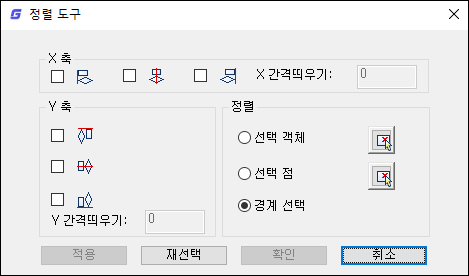

3. 선택 후 아래와 같이 정렬 도구 창이 뜨며 어떤 기준으로 정렬할 것인지 선택할 수 있습니다.

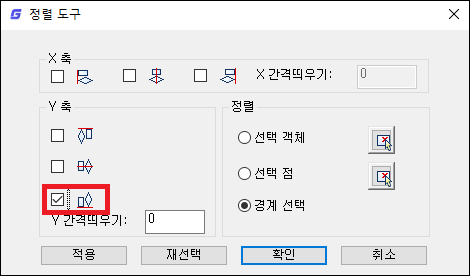

4. Y축 정렬을 아래와 같이 하게되면
객체는 사각형 중 가장 아랫변을 기준으로 정렬하게 됩니다.

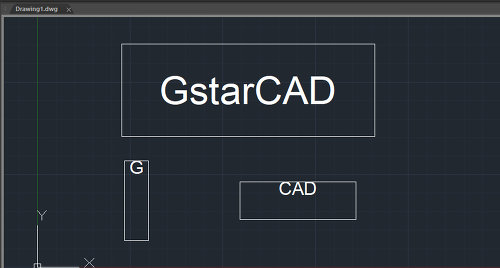

변경 전 | |

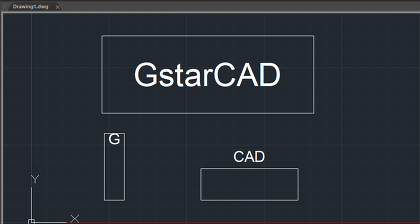

변경 후 | |

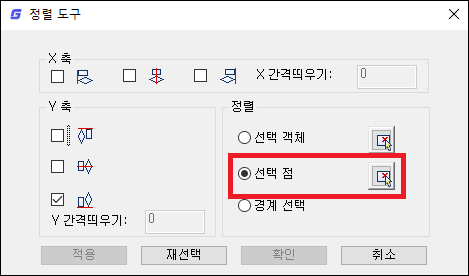

5. 특정 점을 설정하여 Y축 정렬을 하면

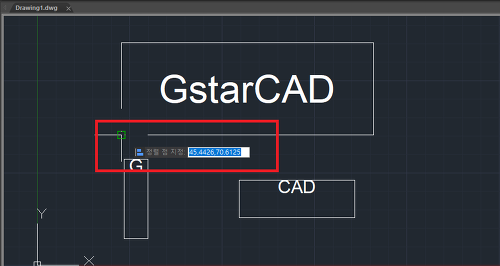

아래와 같이 정렬 점 지정을 하라는 안내가 뜨고 선택 후에는

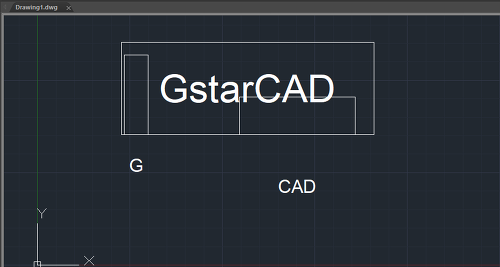

아래와 같이 정렬됩니다.
기타 문의하실 사항이 있다면 (주)모두솔루션 기술지원부로 연락 주시기 바랍니다.
Tel : 02-857-0976 / Mail : support@modoosol.com
감사합니다.
