[선 따라서 블록 작성하기]
1. 먼저 객체(선, 폴리선, 호, 원, 스플라인 등)를 지정합니다.
또한 객체에 일정한 간격으로 작성할 블록을 작성합니다.
(블록 기준점 설정에 따라 MEASURE의 작성이 달라지기 때문에
알맞게 설정해주시기 바랍니다.)

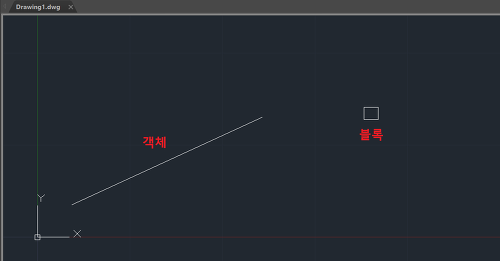

여기서는 왼쪽의 선이 객체, 오른쪽의 사각형이 블록입니다.
2. 명령행에 MEASURE 를 입력합니다.

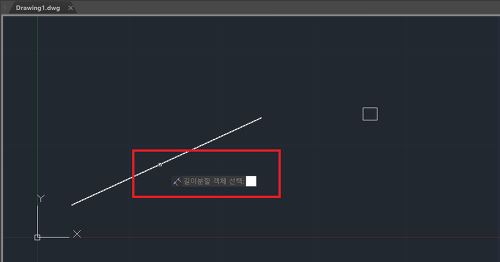

3. 길이를 분할할 객체를 선택합니다.
4. 블록으로 작성하기 때문에 B를 입력한 뒤,
삽입할 블록 이름을 입력합니다. (여기서는 사각형)
5. 객체와 블록을 정렬과 미정렬의 차이는 아래와 같습니다.
정렬 또는 미정렬 선택 후 작성할 블록의 간격을 설정합니다.
| |
| |
참고를 위해 동영상을 첨부하였습니다.
기타 문의하실 사항이 있다면 (주)모두솔루션 기술지원부로 연락 주시기 바랍니다.
Tel : 02-857-0976 / Mail : support@modoosol.com
감사합니다.
