※매개변수 기능은 GstarCAD Professional 버전에서만 사용이 가능합니다.

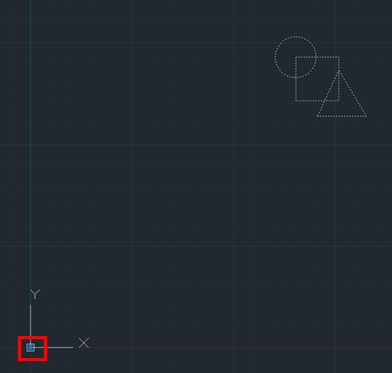

블록을 만들어 객체를 저장할 때 기준점을 잡지 않고 저장하게 되면 (0,0)좌표로 자동으로 지정되기 때문에 블록을 삽입할 때 블록이 너무 멀리서 생성되는 경우가 있습니다. 이런 경우 문제가 되는 블록의 블록 편집기에서 기준점을 수정해주면 해결할 수 있습니다.

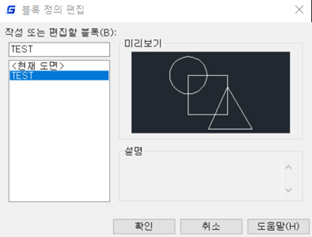

1) 문제가 있는 블록을 더블클릭 하거나 명령어: BE(BEDIT)입력 후 블록을 클릭합니다.

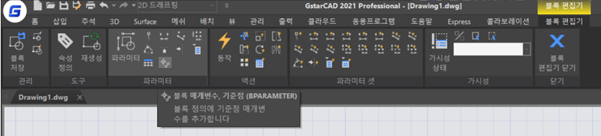

2) 블록 편집기 내에서 파라미터 탭의 블록 매개변수, 기준점을 클릭합니다.

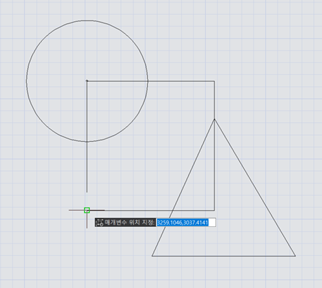

3) 새로운 기준점을 지정합니다.

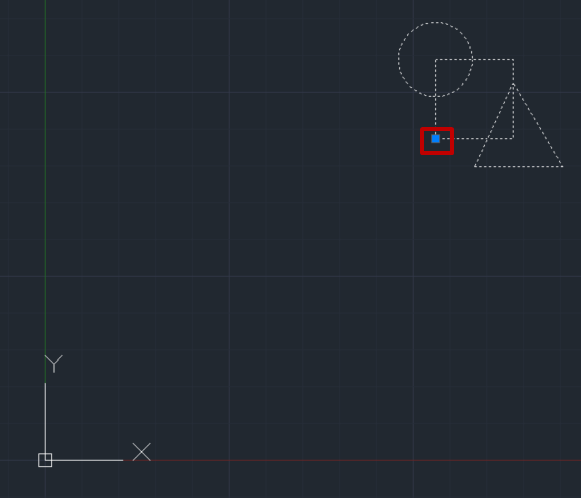

4) 새로 지정한 기준점에 파란색 표시가 나타납니다.

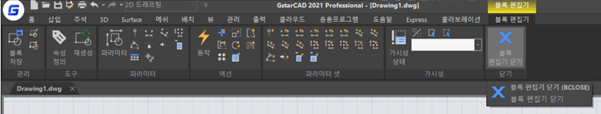

5) 블록 편집기 닫기 버튼을 눌러 변경사항을 저장하고 블록 편집기를 닫습니다.

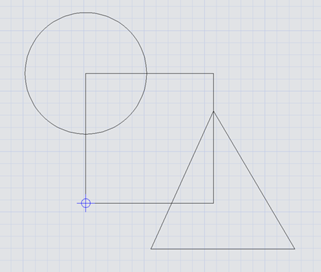

6) 블록의 기준점이 변경되어 블록을 삽입할 때 새로운 기준점을 기준으로 블록이 삽입되는 것을 확인할 수 있습니다.
참고를 위해 동영상을 첨부하였습니다.
기타 문의하실 사항이 있다면 (주)모두솔루션 기술지원부로 연락 주시기 바랍니다.
Tel : 02-857-0976 / Mail : support@modoosol.com
감사합니다.
