GstarCAD에서는 면적 테이블 기능을 사용해 간단하게 면적을 계산하고 테이블 형식으로 정리할 수 있습니다.

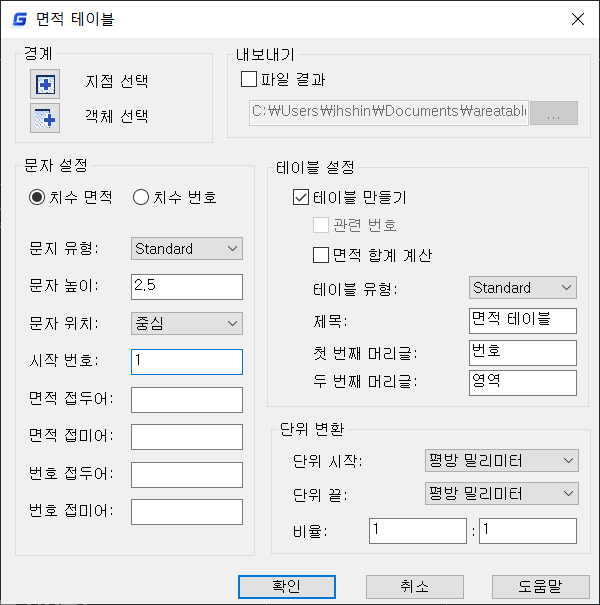

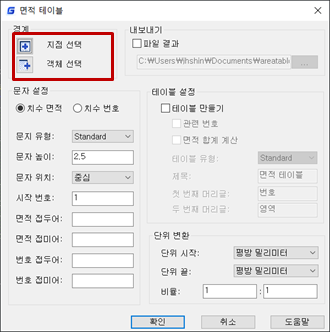

지점 선택 : 닫힌 객체의 빈 공간을 클릭
객체 선택 : 닫힌 객체의 경계선을 클릭
치수 면적 : 면적값을 산출합니다.
치수 번호 : 치수 번호를 나타냅니다.
면적 접두어, 접미어 : 면적 값 앞 뒤로 내용을 추가할 수 있습니다.
번호 접두어, 접미어 : 치수 번호 앞 뒤에 내용을 추가할 수 있습니다.
내보내기 : txt 파일로 면적 값을 내보냅니다.
테이블 만들기 : 산출한 면적 값을 테이블로 만듭니다.
관련 번호 : 테이블 번호와 치수 번호가 연관 됩니다.
면적 합계 계산 : 테이블 면적의 합계를 계산합니다.
면적 계산하기

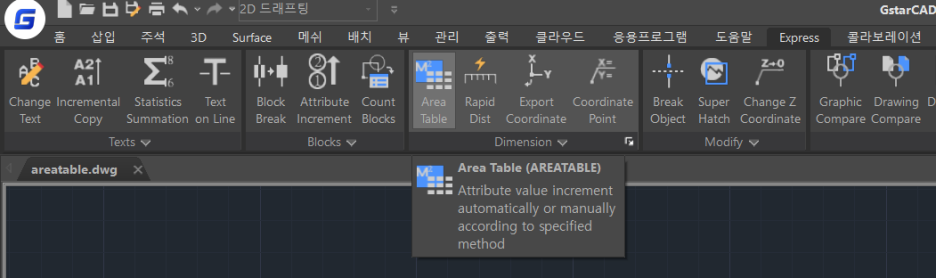

1. Express 탭에서 AREATABLE을 클릭하거나 명령행에 AREATABLE을 입력합니다.
2. 지점 선택을 클릭합니다.
3. 면적을 계산할 닫힌 객체를 클릭합니다.
※이때 연속적으로 다른 면적을 클릭하면 여러 면적을 계산할 수 있습니다.

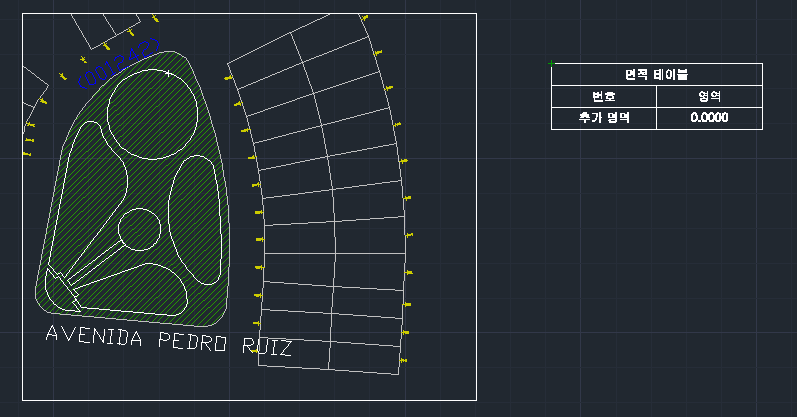

면적 테이블 만들기

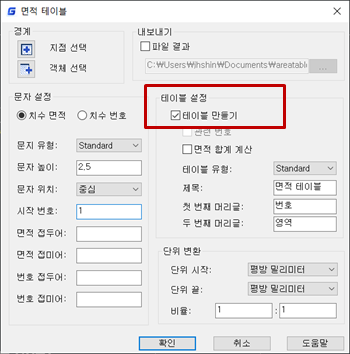

1. 면적 계산기 대화상자에서 테이블 만들기에 체크합니다.
2. 지점 선택을 클릭합니다.
3. 테이블이 추가될 지점을 지정합니다.

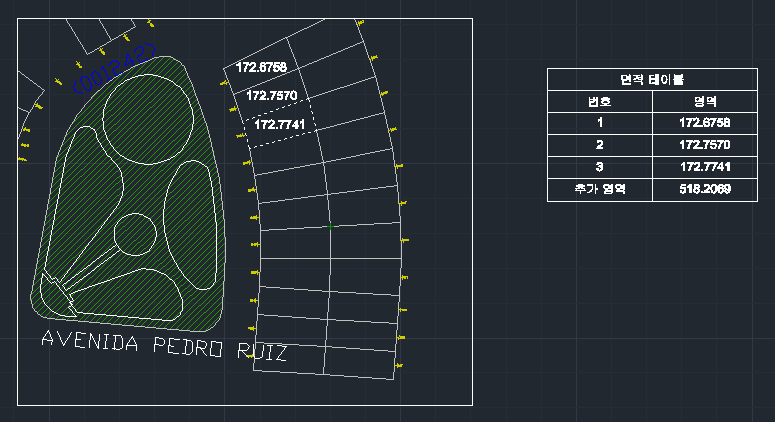

4. 테이블로 나타낼 면적들을 순차적으로 클릭하면 테이블에 차례대로 면적값이 추가되는 것을 확인할 수 있습니다.
※추가 영역 : 면적 합계 계산에 체크하였을 때 면적값의 합을 나타냅니다.
