GstarCAD에서 도면 단위는 기본적으로 '밀리미터'로 지정되어 있습니다. 도면 단위 대화상자에서는 도면 단위 뿐만아니라 길이, 각도의 정밀도를 설정할 수 있어 도면의 단위와 정밀도를 설정한 뒤 템플릿으로 저장하면 간단하게 사용자화하여 사용할 수 있습니다.

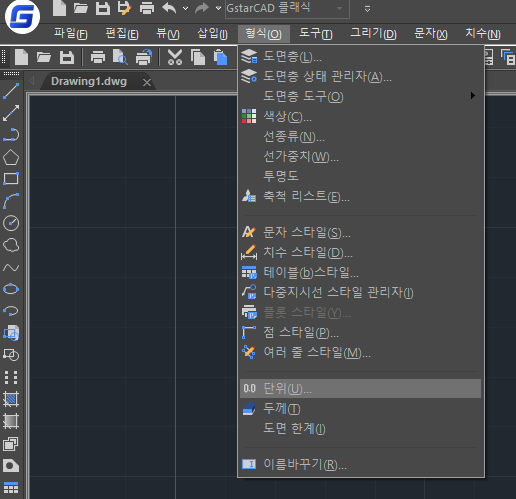

1. 메뉴 > 형식 > 단위를 선택합니다.
또는 명령어 : UNITS를 입력합니다.

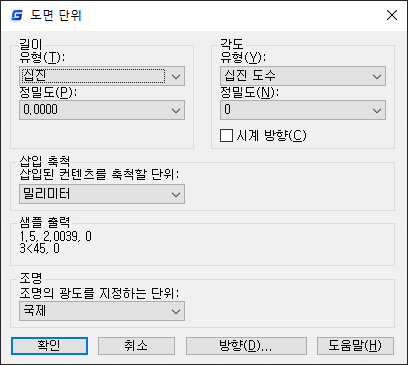

2. 도면 단위 대화상자가 나타납니다.
3. 길이 유형, 각도 유형을 설정할 수 있습니다.
공학과 건축 형식을 사용하면 피트와 인치 단위로 표시되고 각각의 도면 단위가 1인치로 간주됩니다. 나머지 형식은 실제 단위를 나타낼 수 있습니다.

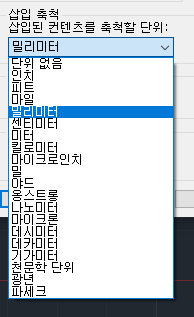

4. 삽입 축척 목록에서 현재 도면의 측정 단위를 변경할 수 있습니다.
참고를 위해 동영상을 첨부하였습니다.
기타 문의하실 사항이 있다면 (주)모두솔루션 기술지원부로 연락 주시기 바랍니다.
Tel : 02-857-0976 / Mail : support@modoosol.com
감사합니다.
