신속 선택(QSELECT) 기능을 이용하면 원하는 특성을 가진 객체만 한 번에 선택할 수 있습니다. 원하는 옵션을 '길이가 30인 선' 또는 '높이가 5인 텍스트' 등과 같이 자세하게 설정할 수 있어 객체 하나하나 선택하는 시간을 절약할 수 있습니다. 신속 선택(QSELECT) 기능을 사용하는 방법은 다음과 같습니다.

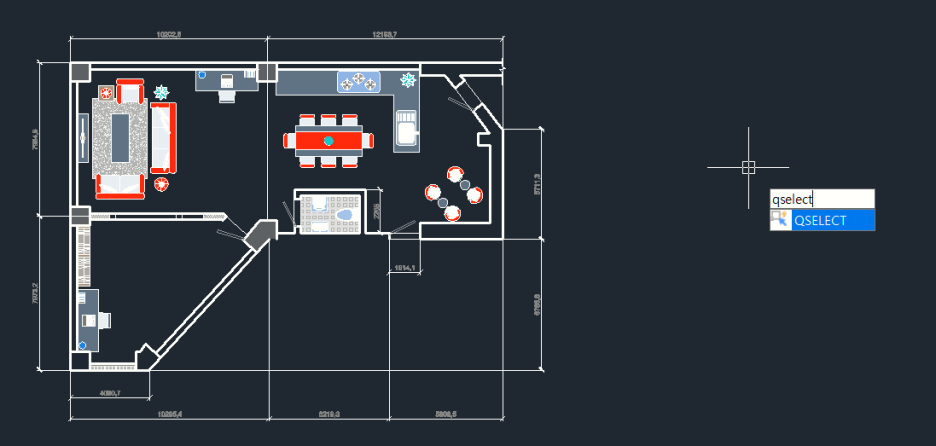

먼저 도면에서 명령어 QSELECT를 입력합니다,

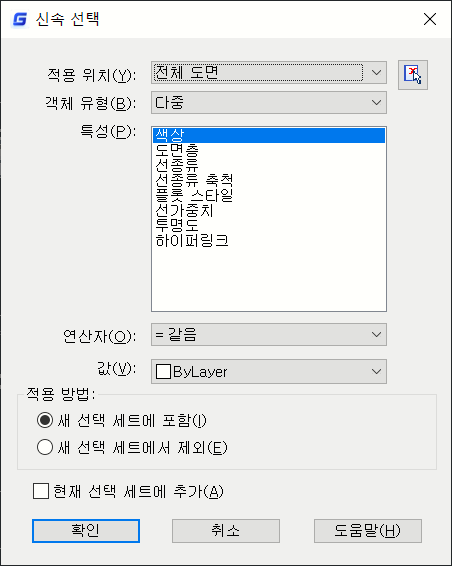

명령어 QSELECT를 입력하면 나타나는 대화상자입니다.
적용 위치: 객체를 찾아 선택할 범위
객체 유형: 객체의 유형(선, 폴리선, 원 등)
특성: 선택할 객체의 특성
연산자: 선택할 객체 값에 대한 연산 기호
값: 객체 유형에 따라 선택할 객체의 값
특정 도면층 객체 선택하기

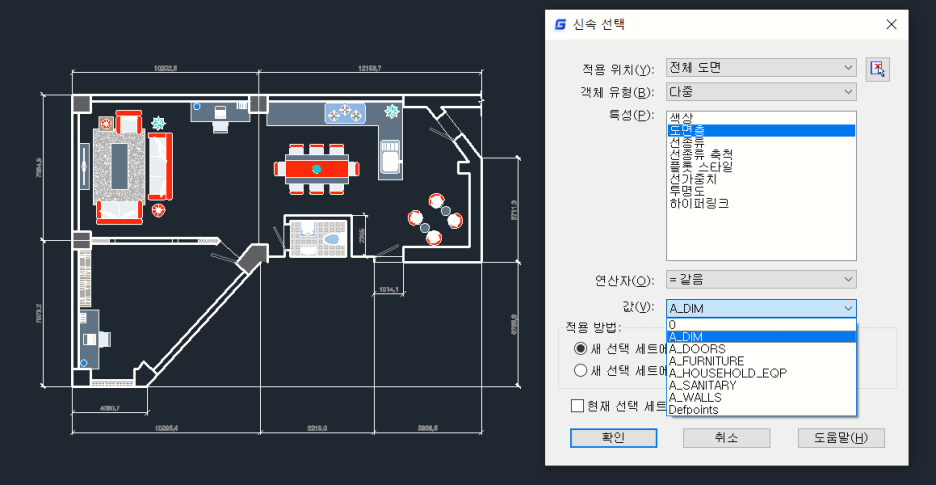

특성을 도면층(layer)으로 지정하고 선택을 원하는 도면층을 지정해줍니다

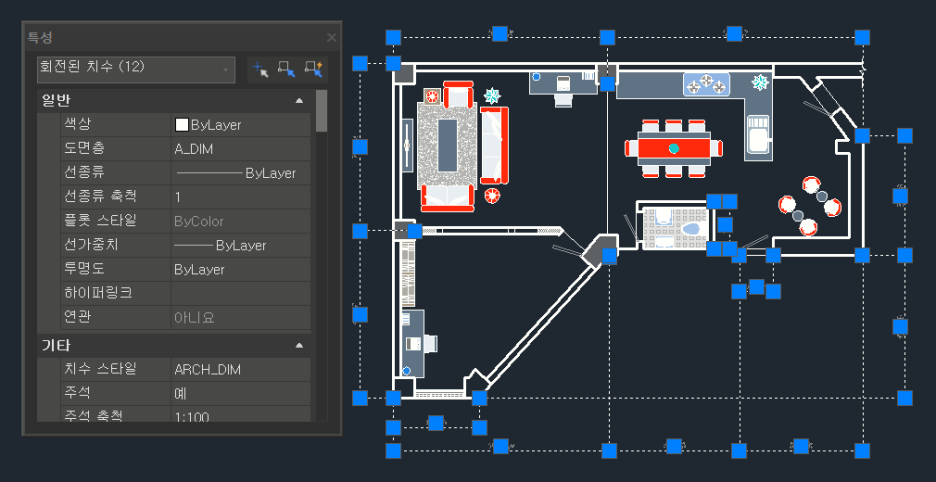

다음과 같이 전체 도면(적용 위치)에서 지정한 도면층만 선택되는 것을 확인할 수 있습니다.
길이가 500 이하인 선 객체 선택하기

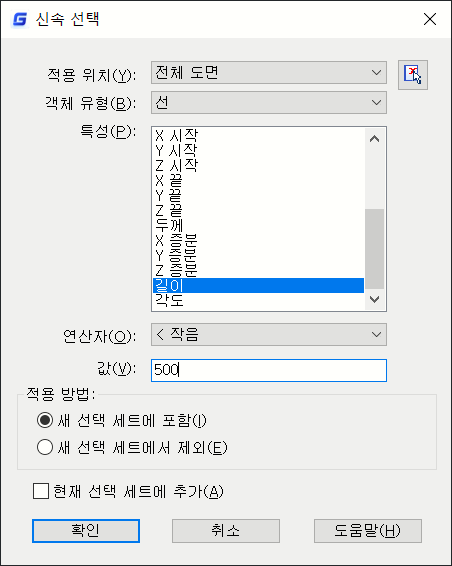

객체 유형을 선으로 변경하고 특성을 길이, 연산자를 작음, 값을 500으로 입력합니다.

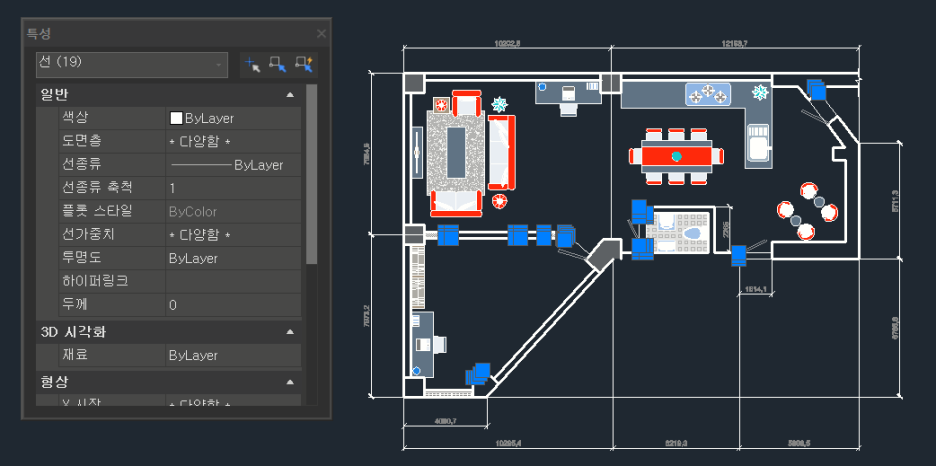

아래와 같이 길이가 500보다 작은 선들이 한번에 선택되는 것을 확인할 수 있습니다.
참고를 위해 동영상을 첨부하였습니다.
기타 문의하실 사항이 있다면 (주)모두솔루션 기술지원부로 연락 주시기 바랍니다.
Tel : 02-857-0976 / Mail: support@modoosol.com
감사합니다.
