GstarCAD에서 원하는 좌표의 좌표값을 DIMCORD 명령을 사용해 좌표값을 표시하고 사용목적에 따라 편집할 수 있습니다.

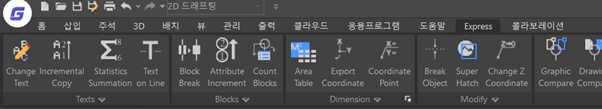

1. Express 탭에서 Coordinate Point를 클릭합니다. [명령어: DIMCORD]
2. 치수 문자 축척과 높이를 순서대로 입력합니다.

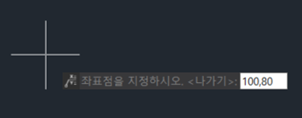

3. 좌표점을 나타낼 지점을 클릭하거나 좌표를 직접 입력합니다.
4. 좌표값을 나타낼 지점을 클릭합니다.

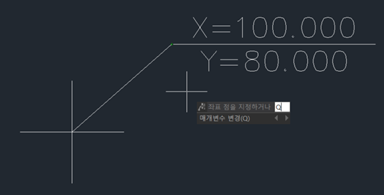

5. 좌표값 입력 후 새로운 좌표 점을 지정하거나 이전에 입력한 좌표 점에 대한 매개변수를 변경할 수 있습니다. 매개변수 변경시 ‘Q’를 입력합니다.

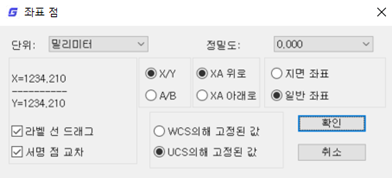

6. 나타나는 대화상자에서 작업자의 사용목적에 따라 옵션을 설정할 수 있습니다.
참고를 위해 동영상을 첨부하였습니다.
기타 문의하실 사항이 있다면 (주)모두솔루션 기술지원부로 연락 주시기 바랍니다.
Tel : 02-857-0976 / Mail : support@modoosol.com
감사합니다.
