GstarCAD Mechanical에서 DIMSCALE 대신에 치수의 축쳑을 변경할 때 사용할 수 있는 방법입니다.
1. 명령창에 'GMOP'을 입력하고 엔터를 칩니다.

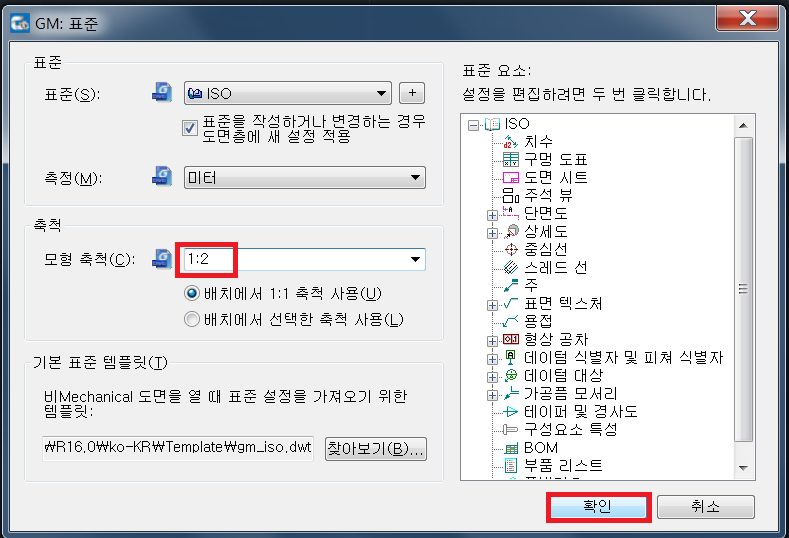

2. 모형 축척에서 원하는 스케일 값을 기입한 후 확인 버튼을 클릭합니다.

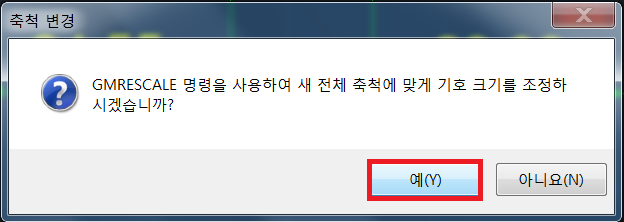

3. 기존에 생성된 치수의 스케일 값을 변경하려면 '예'를 변경하지 않고 명령을 종료하려면 '아니오'를 선택합니다.

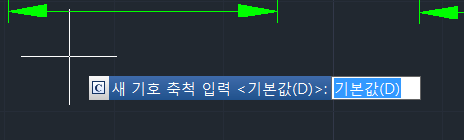

4. 단계2 에서 설정한 기본값을 사용하기 위해 엔터를 칩니다.

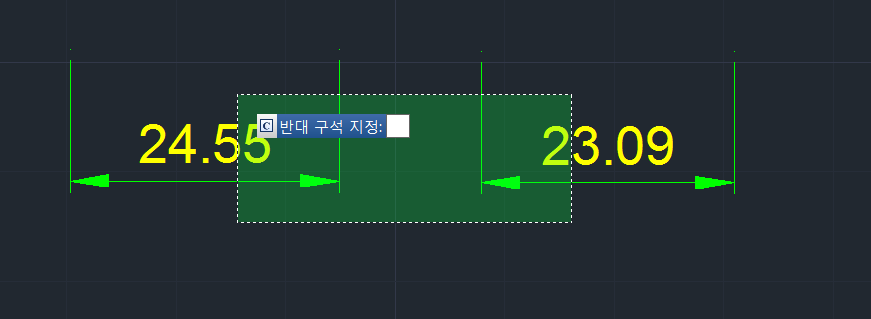

5. 변경된 스케일 값을 적용할 치수를 선택합니다.

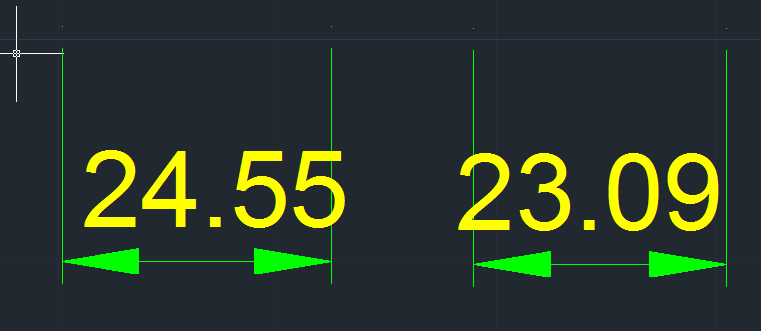

6. 변경된 치수의 스케일 값이 적용됩니다.
기타 문의사항이 있으시면 (주)모두솔루션 기술지원부로 연락주시기 바랍니다.
Tel : 02-857-0976 / Mail : support@modoosol.com
감사합니다.
