GstarCAD - 표(Table) 엑셀로 내보내기

[모두솔루션]

GstarCAD애서 작업한 DWG 파일에 있는 표 (Table)을 엑셀로 내보낼 수 있습니다.

단, 해당 기능은 선(LINE)과 문자(MTEXT,DTEXT) 객체만 인식합니다.

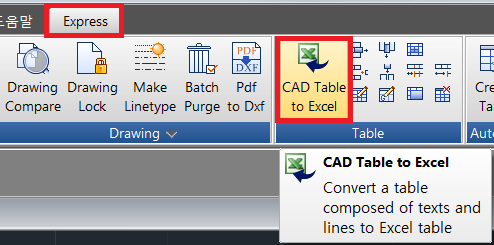

  1. Express의 CAD Table to Excel을 클릭합니다.

• 명령어: [GC_CTE]
• 2D 드래프팅 모드: Express 탭 ▷ CAD Table to Excel ​
• GstarCAD 클래식 모드: Express 메뉴 ▷ Table Tools ▷ CAD Table to Excel

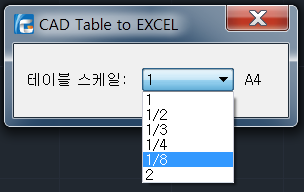

   2. 엑셀로 내보냈을 때의 원하는 테이블 스케일 값을 선택합니다.

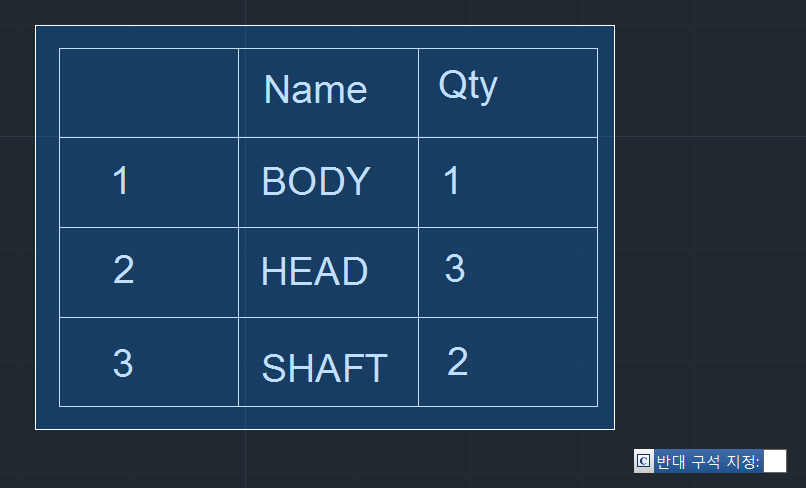

   3. 엑셀로 내보낼 테이블 객체를 선택하고 엔터 키를 누릅니다.



    4. 엑셀로 내보내진 표를 수정하거나 저장합니다.

        ※주의: 엑셀의 X버튼을 클릭하면 바로 종료됩니다.



참고를 위해 동영상을 첨부하였습니다.

기타 문의사항이 있으시면 (주)모두솔루션 기술지원부로 연락 부탁 드립니다.

(Tel : 02-857-0976 / Mail : support@modoosol)

감사합니다.
