아래와 같은 방법들로 간편하게 치수를 설정할 수 있습니다.
● 면적 테이블 만들기

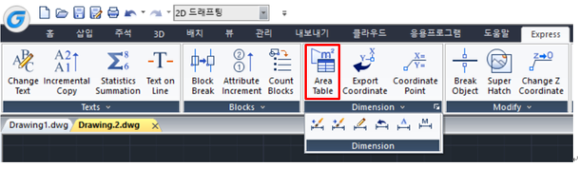

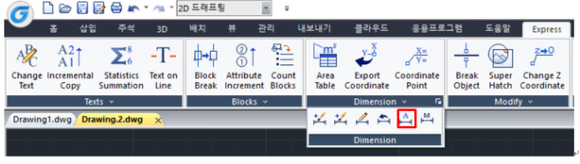

1. 상단의 메뉴와 명령어 입력을 통하여 실행합니다.
Menu: Express > Dimension > Area Table
명령어 AREATABLE

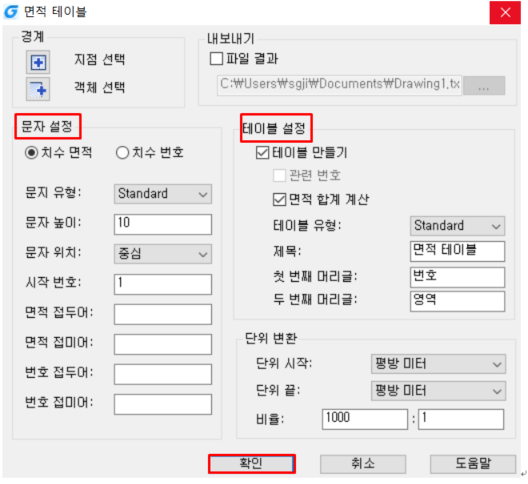

2. 면적 테이블의 문자와 테이블을 설정한 후 확인을 눌러줍니다.

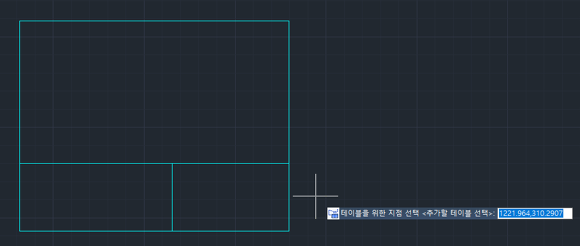

3. 테이블을 위치시킬 지점을 선택합니다.

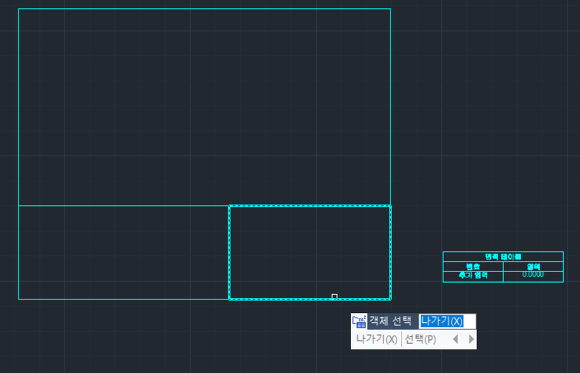

4. 면적을 측정할 객체를 선택합니다.

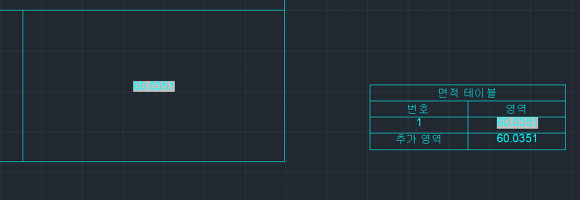

5. 아래와 같이 자동으로 번호와 면적 값, 면적 값의 총합(추가영역)이 추가된 것을 확인합니다.

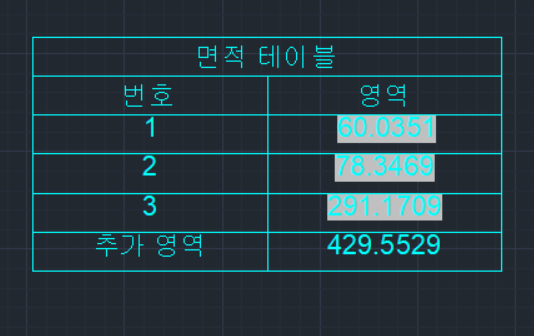

세 곳의 면적을 선택하였을 때 아래와 같은 면적 테이블을 얻을 수 있습니다.
● 치수 텍스트 변경하기

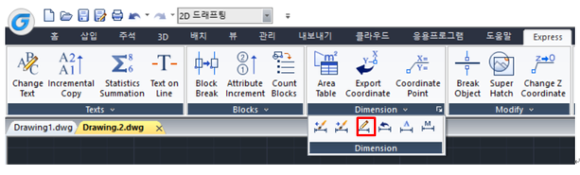

1. 상단의 메뉴와 명령어 입력을 통하여 실행합니다.
Menu: Express > Dimension > Change Dimension Text
명령어 : CHGDIMTXT

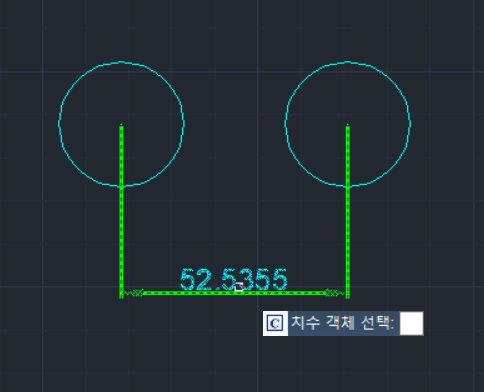

2. 치수 텍스트를 변경할 객체를 선택합니다.

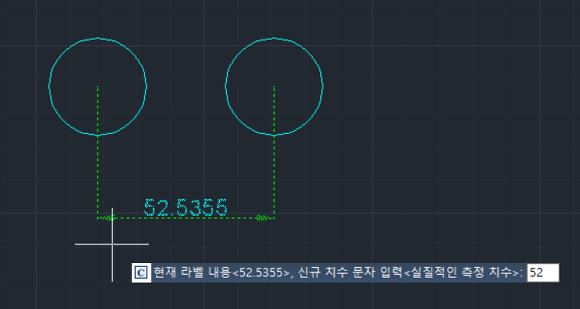

3. 변경할 내용을 입력한 후 Enter를 눌러줍니다.

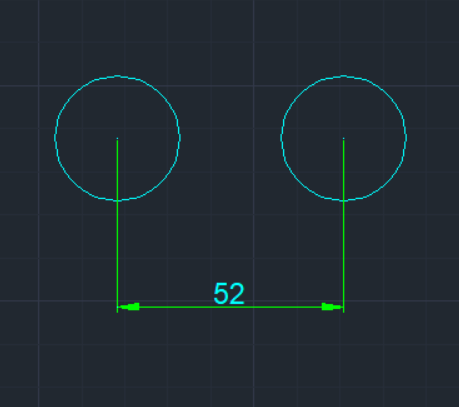

아래 그림과 같이 치수 텍스트가 변경된 모습을 확인할 수 있습니다.
● 치수 스타일 변경 방법
1. 상단의 메뉴와 명령어 입력을 통하여 실행합니다.
Menu: Express > Dimension > Change Dimstyle
명령어

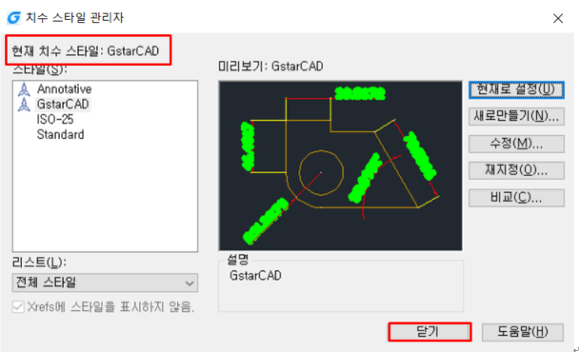

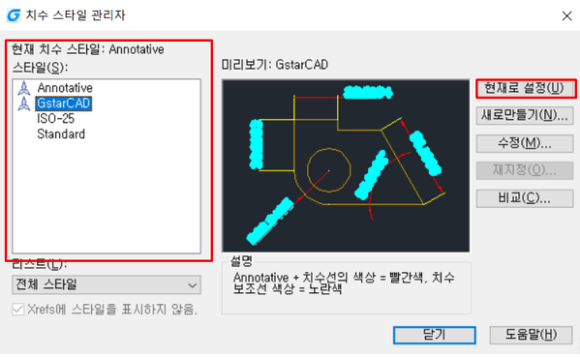

2. 명령어 DIMSTYLE를 입력하여 치수 스타일 관리자를 열고 설정할 스타일을 선택 후
'현재로 설정' 버튼을 눌러 줍니다.
3. 현재 설정된 스타일이 바뀐 것을 확인하였으면 닫기를 눌러 창을 종료합니다.

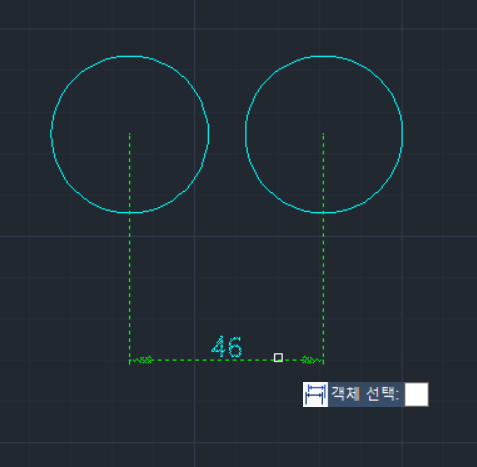

4. 상단 메뉴의 아이콘을 누르고 치수 스타일을 변경할 객체를 선택한 후 Enter를 눌러줍니다.

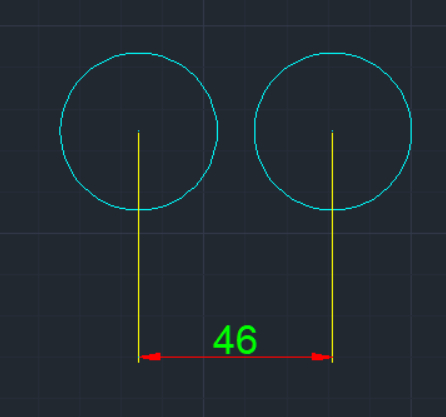

아래 그림과 같이 새로 설정한 치수 스타일로 변한 모습을 확인하실 수 있습니다.
