3D Fastview에서는 다른 3D CAD의 ISO 뷰, 다양한 보기 옵션을 제공하여 간편하게 원하는 형상을 확인할 수 있습니다.
1. 3D Fastview에서는 아래 그림과 같이 다른 3D CAD의 ISO 뷰 방향을 제공합니다.
(ISO란 Isometric(등각투상)의 준말로 3D 캐드마다 기본 제공하는 등각투상뷰가 다를 수 있습니다.)
(좌표축은 모델 공간 좌측 하단에 위치하며 홈>뷰표시>좌표측을 클릭하여 On/Off할 수 있습니다.)

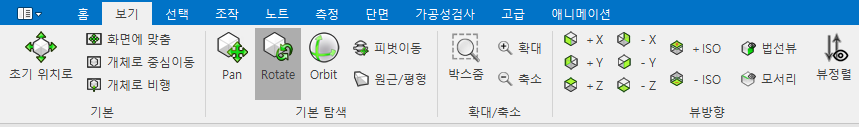

2. 상단의 리본 메뉴에서 다양한 보기 옵션을 제공합니다.
① 기본 : 모델을 화면에 맞추거나 선택 개체로 이동할 수 있으며 이동된 모델을 초기 위치로 이동합니다.
② 기본 탐색 : 마우스로 클릭하여 모델을 이동하는 방법을 선택하고 피벗을 원하는 위치에 지정합니다.
보이는 객체를 원근/평형으로 표현할 수 있습니다.
③ 확대/축소 : 버튼을 클릭하여 확대/축소하며 박스줌을 사용해 원하는 영역을 확대합니다.
④ 뷰방향 : 축 방향별 모델을 확인하거나 법선뷰,모서리 기준으로 모델을 확인합니다.
뷰정렬을 통하여 가장 가까운 기본 축 방향을 빠르게 볼 수 있습니다.(뷰정렬 단축키:F8)
3. 뷰툴바를 제공하여 평면, 좌우측면, 밑면 등의 보기 전환을 빠르게 실행할 수 있습니다.
(뷰툴바는 모델 공간 우측 하단에 위치하며 홈>뷰표시>뷰툴바를 클릭하여 On/Off할 수 있습니다.)

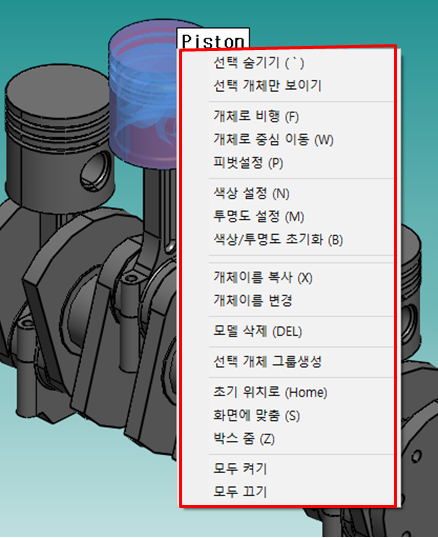

4. 마우스 우측으로 객체 클릭 후 표시되는 메뉴에서도 다양한 보기 방법을 선택할 수 있습니다.
