3D FastView에서는 다양한 방법의 거리 측정 기능을 제공하여 최대/최단거리, 축 방향 거리 등을 쉽게 측정할 수 있습니다.

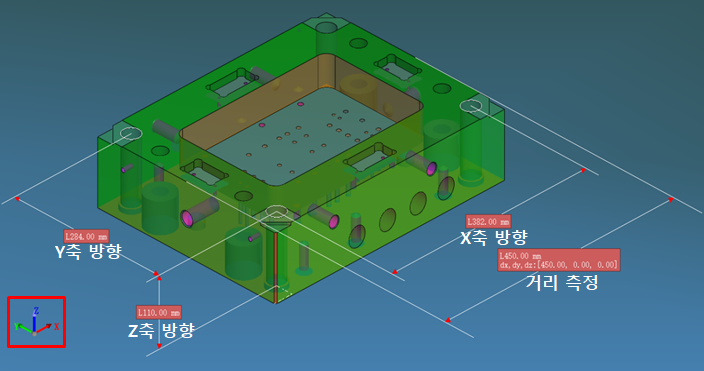

1. 기본 거리 측정

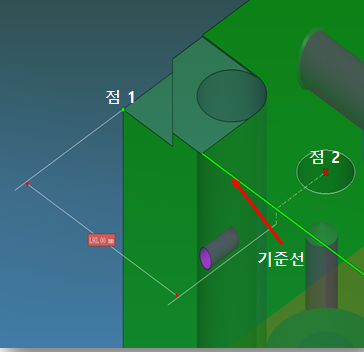

두 점을 선택하여 축 방향 기준의 거리, 기준선 방향의 거리 등을 측정합니다.
2. 최단거리 / 최대거리 측정
두 모서리, 면, 파트 간의 최대거리와 최단거리를 측정합니다. 측정 시 개체 선택을 위하여 알맞은 개체 스냅이 활성화되어 있어야 합니다.

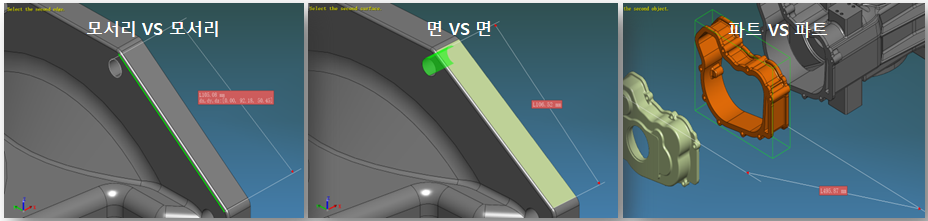

- 최단거리

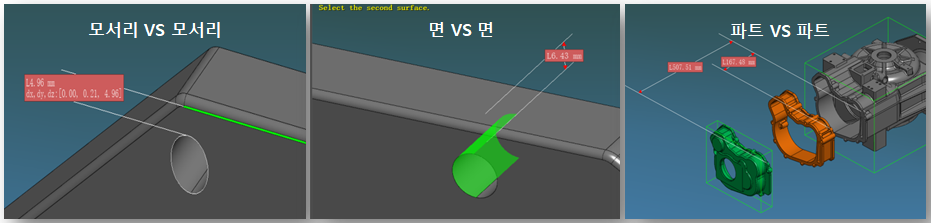

- 최대거리
※ 수직 최단거리/최대거리 : 선택한 면과 정점, 만곡점 등의 선택으로 수직 최단거리 / 최대거리를 측정할 수 있습니다.

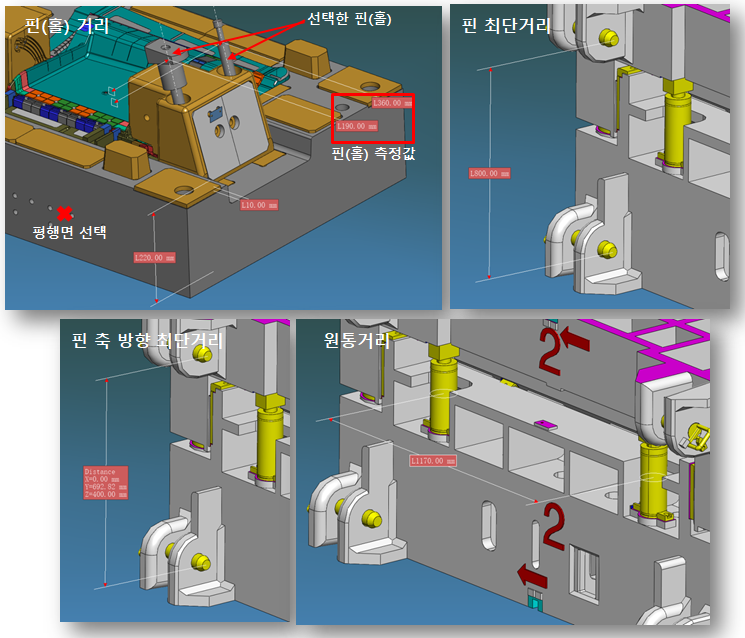

3. 핀(홀) 관련 거리 측정
선택한 핀(홀)과 평행인 면의 거리나 두 핀(홀) 사이의 중심선 기준 거리, 기준 축 방향 거리 등을 측정합니다.

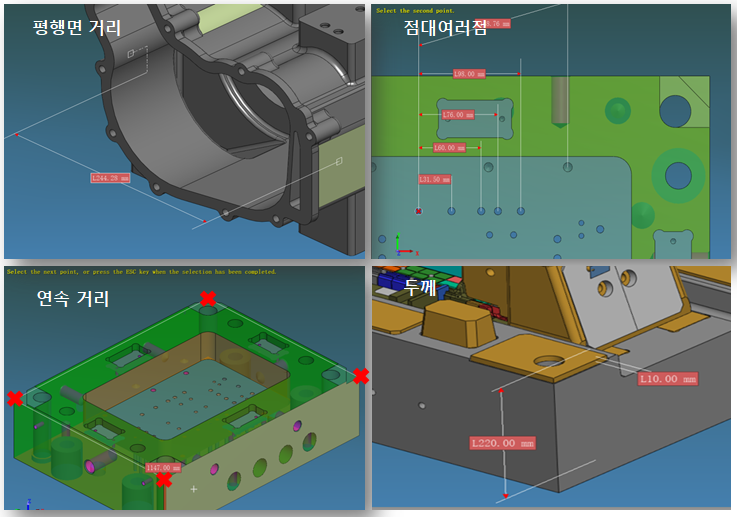

4. 기타 거리 측정
평행인 두면의 거리나 기준점 기준 동일 평면상의 선택점 연속 측정, 표면 두께 등을 측정합니다.
각도 측정

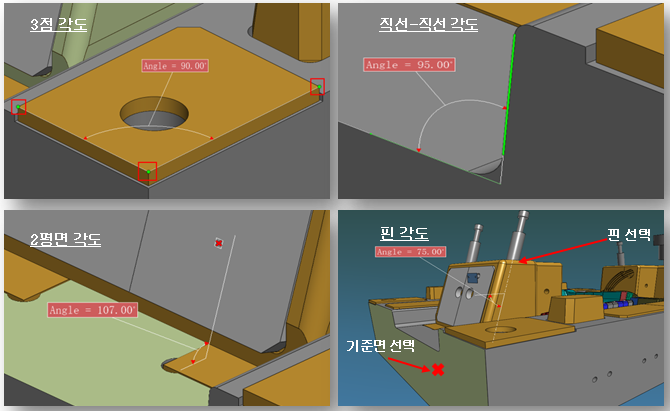

1. 기본 각도 측정
선택된 3점이나 두 면, 두 선 사이의 각도를 측정하거나 선택한 핀과 면 사이의 각도를 측정합니다.

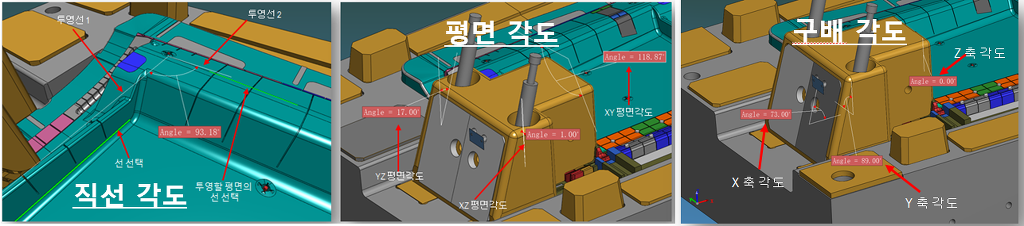

2. X/Y/Z축 활용 각도 측정
직선 각도 : 선택한 선과 선택선의 XY(YZ/ZX) 평면상에 투영하는 직선 사이의 각도를 측정합니다.
평면 각도 : 선택한 면과 XY(YZ/ZX) 평면 사이의 각도를 측정합니다.
구배 각도 : 선택된 평면 지점과 X(Y, Z) 축과의 구배 각도를 측정합니다.

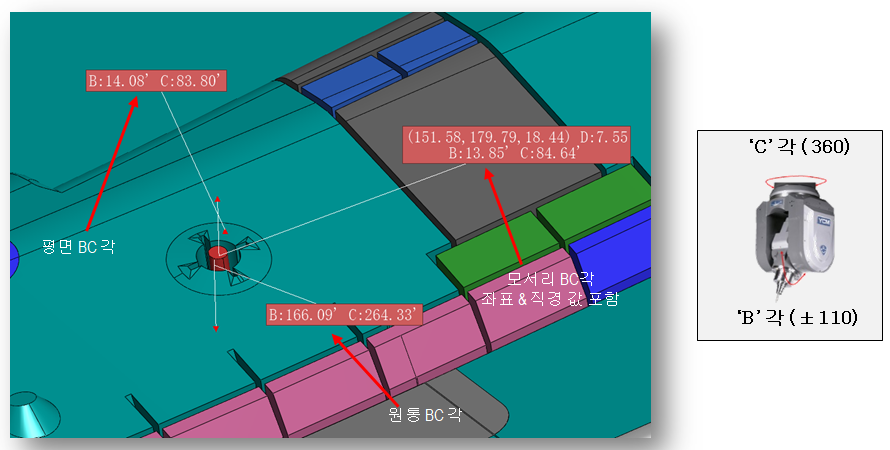

3. BC 각도
선택된 평면, 홀 모서리와 원통에 대한 가공 도구의 스핀들 회전각(B)과 공구 진입각(C)을 측정합니다.
기타 문의하실 사항이 있다면 (주)모두솔루션 기술지원부로 연락 주시기 바랍니다.
Tel : 02-857-0976 / Mail : support@modoosol.com
감사합니다.
