2D 객체는 모서리를 둥글게 처리하거나 비스듬히 깎인 표현을 위해 FILLET & CHAMFER 명령을 사용합니다.
솔리드 형상에서는 모서리를 둥글게 처리할 때는 FILLETEDGE 명령을 사용하고 비스듬히 깎인 표현을 위해서는 CHAMFEREDGE 명령을 사용합니다.
명령 중에는 반지름 값 등 옵션이나 모서리 등의 선택 옵션을 설정하며 형상 변경 전 미리 보기를 확인할 수 있습니다.
명령의 사용 방법은 아래 내용을 참고하시기 바랍니다.
솔리드 형상 모깎기

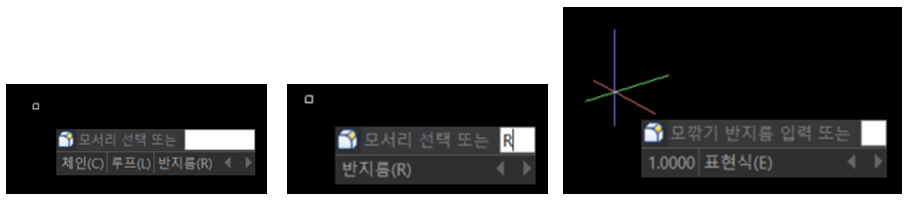

1. FILLETEDGE 명령을 입력하고 옵션 'R'을 입력하여 반영할 반지름 값을 입력합니다.

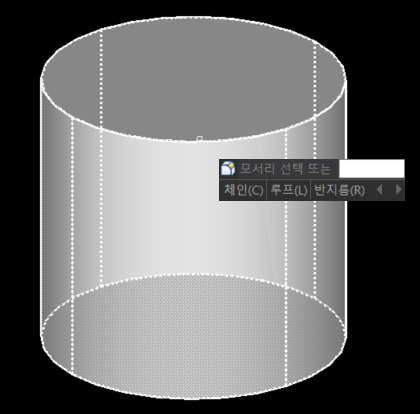

2. 모깎기를 반영할 모서리를 선택합니다.

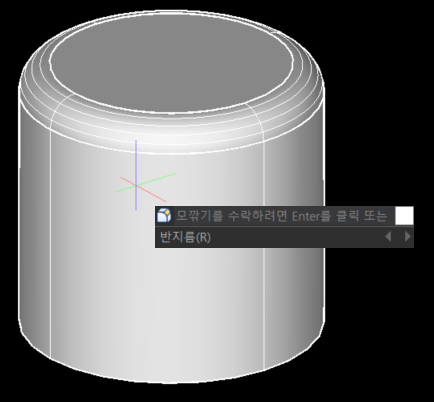

3. 모서리가 변경된 것을 확인하였으면 Enter를 클릭하여 모깎기를 완료합니다.
(미리 보기 단계로 Enter를 눌러 수락해야만 모깎기가 완료됩니다.)
솔리드 형상 모따기

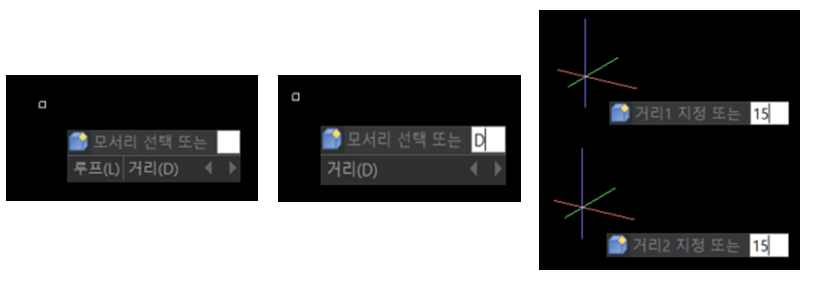

1. CHAMFEREDGE 명령을 입력하고 옵션 'D'를 입력하여 반영할 거리 1, 2 값을 입력합니다.

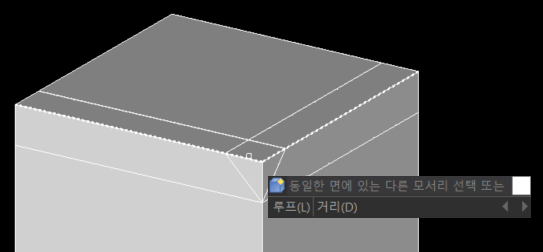

2. 아래 그림과 같이 모따기할 모서리를 모두 선택합니다.

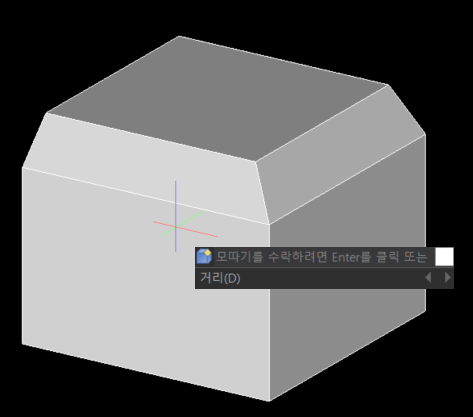

3. 모서리가 변경된 것을 확인하였으면 Enter를 클릭하여 모따기를 완료합니다.
(미리 보기 단계로 Enter를 눌러 수락해야만 모따기가 완료됩니다.)
기타 문의하실 사항이 있다면 (주)모두솔루션 기술지원부로 연락 주시기 바랍니다.
Tel : 02-857-0976 / Mail : support@modoosol.com
감사합니다.
