차집합 명령을 통해 겹쳐있는 솔리드를 선택하여 새로운 형상을 생성할 수 있습니다.
기준이 되는 객체를 무엇으로 선택하는지에 따라 새로 생성되는 형상에 차이가 있기 때문에 정확한 형상을 만들기 위해선 기준 객체의 선택이 매우 중요합니다.
명령의 사용 방법은 아래의 내용을 참고하시기 바랍니다.

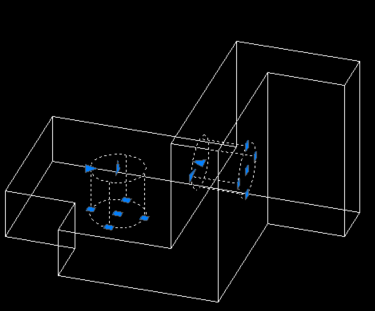

1. 기존 솔리드 객체와 하나 이상의 겹치는 솔리드 객체를 확인합니다.

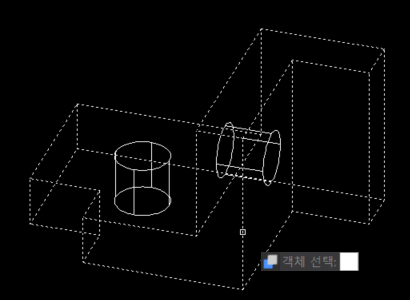

2. 'SUBTRACT' 명령을 실행 후 기존 솔리드 객체를 선택하고 Enter를 입력합니다.

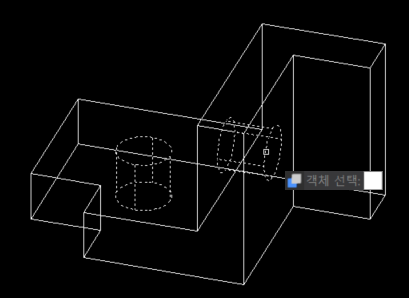

3. 겹치는 솔리드 객체를 모두 선택 후 Enter를 입력합니다.

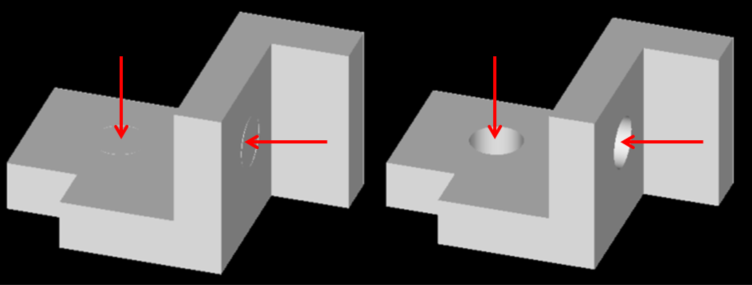

4. 다음과 같이 겹치는 솔리드가 빼기 된 형상을 새롭게 생성할 수 있습니다.
※ 기존 객체 선택에 따른 새로운 형상 생성

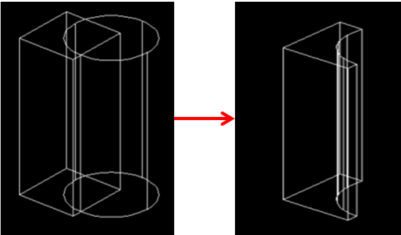

1) 기존 솔리드를 '상자'로 선택 시
상자 형상과 겹치던 원통의 부분이 삭제되며 새로운 형상이 생성됩니다.

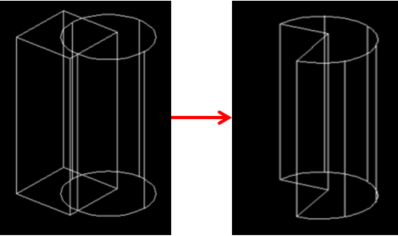

2) 기존 솔리드를 '원통'으로 선택 시
원통 형상과 겹치던 상자 부분이 삭제되며 새로운 형상이 생성됩니다.
