Mechanical에서는 지시선 기호를 쉽게 작성하여 도면 영역의 객체에 빠르게 부착할 수 있습니다. 내용에는 일반 문자나 공식등이 포함될 수 있고 다양한 기호를 대화상자에서 미리보기 하거나 라이브러리에서 가져올 수 있습니다. 명령의 사용 방법은 다음과 같습니다.

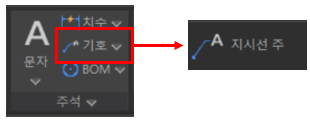

1. 상단 메뉴의 아이콘을 클릭하거나 명령어 GMNOTE를 입력하여 실행합니다.

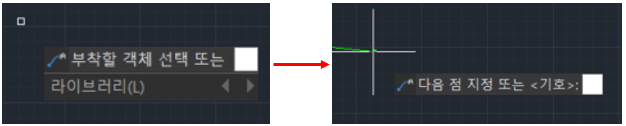

2. 부착할 객체를 바로 선택하거나 라이브러리 선택 옵션을 지정 후 지시선이 생성될 점을 지정합니다.

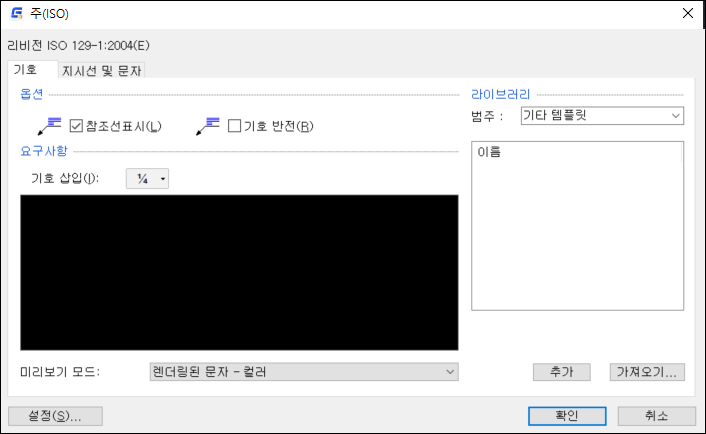

3. 지시선이 생성될 점 지정 완료 후 나오는 대화상자에서 기호 옵션 및 지시선 및 문자 옵션 등을 편집합니다.

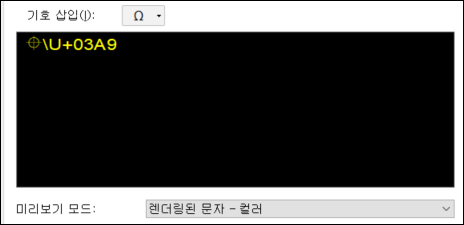

4. 검정색 공간에서 입력되는 문자와 기호를 확인하고 지시선 작성을 완료합니다.
