Mechanical 에서는 다양한 기호를 쉽고 빠르게 작성할 수 있습니다. 그 중 용접 기호는 다양한 용접에 대한 그래픽 기호를 빠르게 선택하여 용접 지점에 지정하고 대화상자에서 요구사항 등을 편집할 수 있습니다.
이미 작성된 용접 기호는 더블 클릭하여 대화상자에서 다시 편집할 수 있습니다.
명령의 사용 방법은 아래의 내용을 참고하시기 바랍니다.

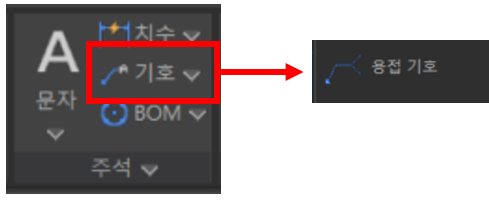

1. 상단 메뉴의 아이콘을 클릭하거나 명령어 GMWELDSYM 를 입력하여 실행합니다.
2. 부착할 객체를 바로 선택하거나 라이브러리 선택 옵션을 지정합니다.
3. 지시선이 생성될 점을 지정한 후 Enter를 입력합니다.

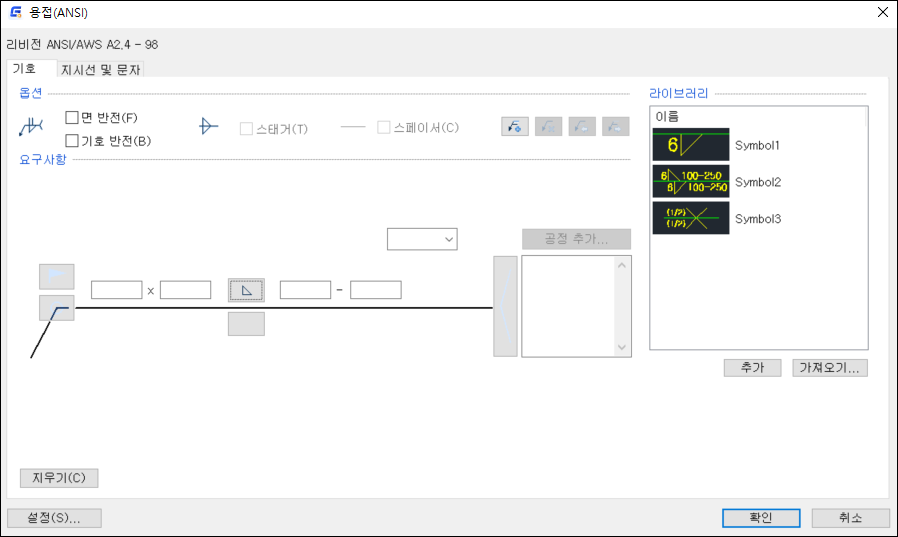

4. 용접 대화상자가 나타나면 기호와 지시선 및 문자 옵션을 용접 요구사항에 맞게 설정합니다.
5. 설정이 끝나면 아래와 같이 지정한 위치에 기호가 표시되며 더블 클릭하여 요구사항을 다시 편집할 수 있습니다.
