Mechanical 에서는 다양한 기호를 쉽고 빠르게 작성할 수 있습니다. 그 중 테이퍼 및 경사도 기호 작성 명령을 이용하여 도면 공간의 테이퍼 또는 경사가 있는 객체에 기호를 편리하게 작성할 수 있습니다. 작성 시 원하는 요구사항이나 지시선 및 문자의 특성, 축척등을 설정할 수 있고 작성 된 기호는 더블 클릭하여 수정할 수 있습니다.
명령의 사용 방법은 아래의 내용을 참고하시기 바랍니다.

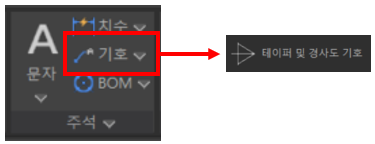

1. 상단 메뉴의 아이콘을 클릭하거나 명령어 GMTAPERSYM를 입력하여 실행합니다.

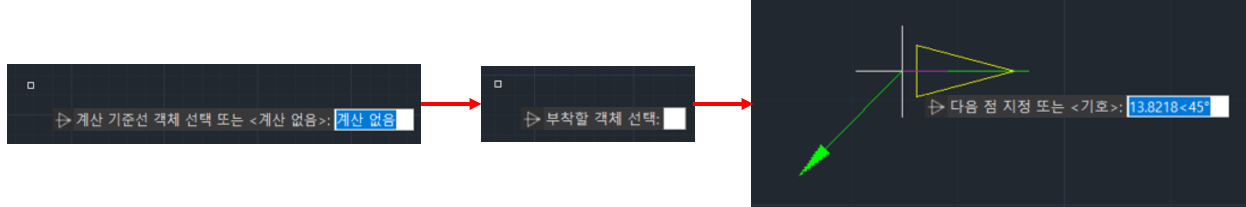

2. 계산 기준선 객체를 선택하거나 계산 없음을 입력하고 부착할 객체를 선택 후 기호를 작성할 점을 지정합니다.

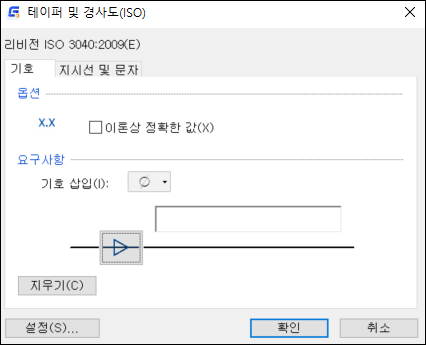

3. 대화상자가 나타나면 기호 삽입, 지시선 및 문자 옵션을 설정합니다.

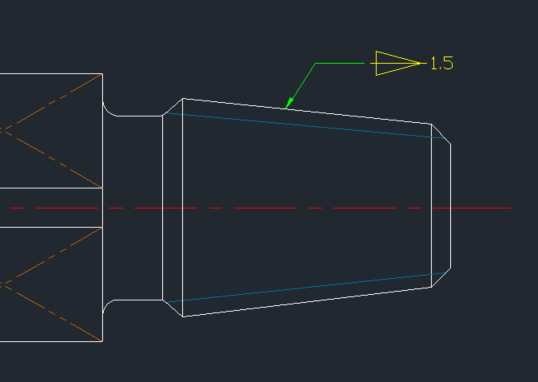

4. 아래와 같이 테이퍼 각도가 존재한 객체에 빠르게 기호를 삽입할 수 있고 더블 클릭하여 수정할 수 있습니다.
기타 문의하실 사항이 있다면 (주) 모두솔루션 기술지원부로 연락 주시기 바랍니다.
Tel : 제품관련(02-857-0974) & 기술문의(1566-1605)
Mail : support@modoosol.com
감사합니다.
