Mechanical 에서는 다양한 기호를 쉽고 빠르게 작성할 수 있습니다. 그중 모서리 기호 작성 명령을 이용하여 도면 공간의 모서리에 기호를 편리하게 작성할 수 있습니다. 버 또는 통과가 허용되는지 또는 언더컷이 요구되는지의 요구사항을 설정할 수 있고 이 외의 표준 레이블 표시, 지시선 및 문자 등의 다양한 옵션을 편집할 수 있습니다.
명령의 사용 방법은 아래의 내용을 참고하시기 바랍니다.

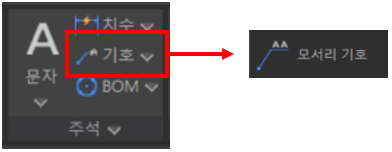

1. 상단 메뉴의 아이콘을 클릭하거나 명령어 GMEDGESYM를 입력하여 실행합니다.

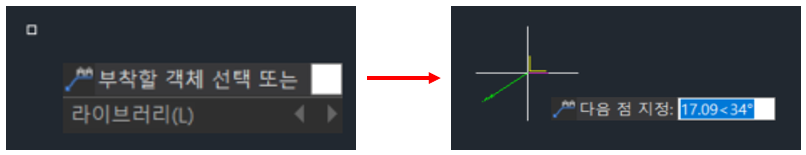

2. 부착할 객체를 선택하거나 라이브러리를 지정하고 기호를 작성할 점을 지정합니다.

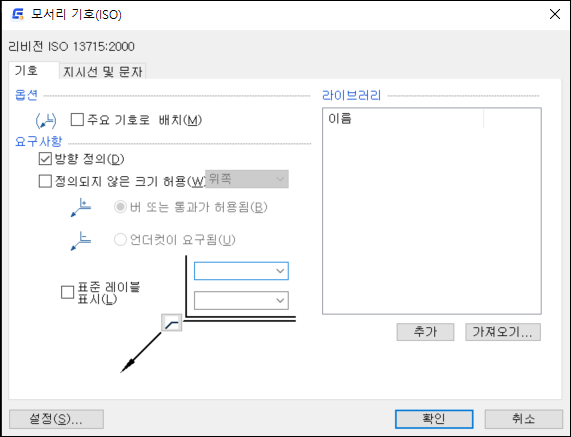

3. 대화상자가 나타나면 기호의 각 옵션을 설정하고 삽입될 기호의 지시선 및 문자 옵션을 설정합니다.

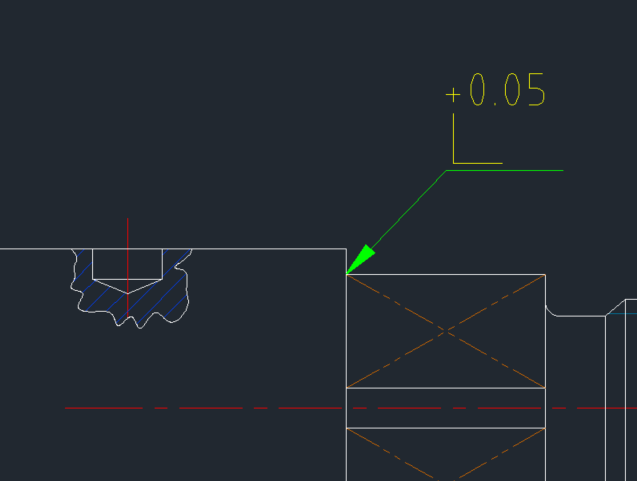

4. 아래와 같이 모서리에 기호를 빠르게 삽입할 수 있고 더블 클릭하여 수정할 수 있습니다.
