Mechanical 제품에서는 ISO, JIS, ANSI 등 다양한 국제 표준을 제공하고 표준 구성 기능을 통해 선택한 표준을 기준으로 작성되는 구멍 도표, 단면도, 상세도, 부품 리스트 등의 도면층, 색상, 선종류, 선두께 등을 매우 간편하게 설정할 수 있습니다. 그리고 Mechanical 특정 객체의 상세 옵션을 명령 실행 전 빠르게 설정할 수 있습니다.
명령의 사용 방법은 아래의 내용을 참고하시기 바랍니다.

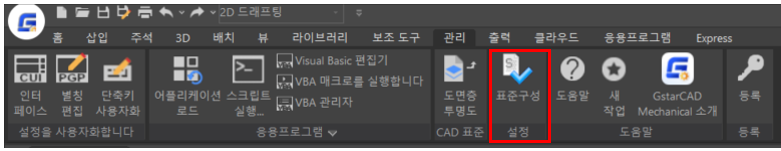

1. GMOP 명령을 실행하거나 상단 메뉴의 아이콘을 클릭하여 명령을 실행합니다.

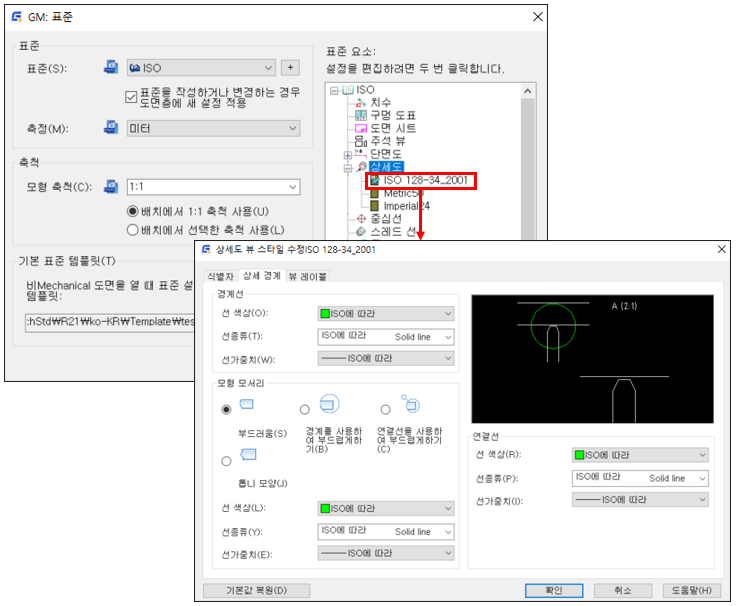

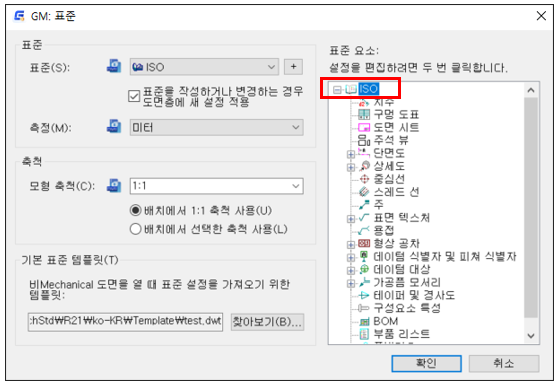

2. 표준 및 축척을 선택하고 선택한 표준의 상세 설정을 위해 표준 요소의 현재 표준을 더블 클릭합니다.

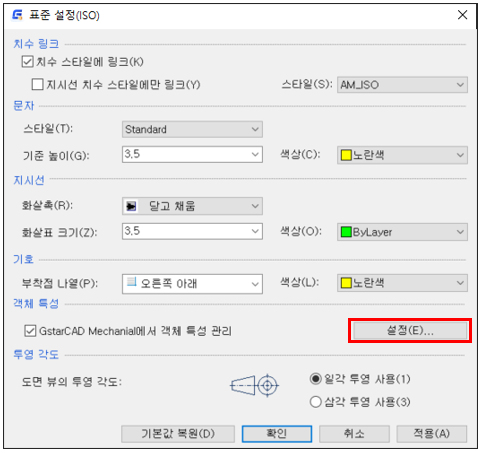

3. 치수, 문자, 지시선, 기호 등의 색상 및 크기 등을 설정하고 Mechanical 특정 객체의 설정을 위해 '객체 특성'의 설정 버튼을 클릭합니다.

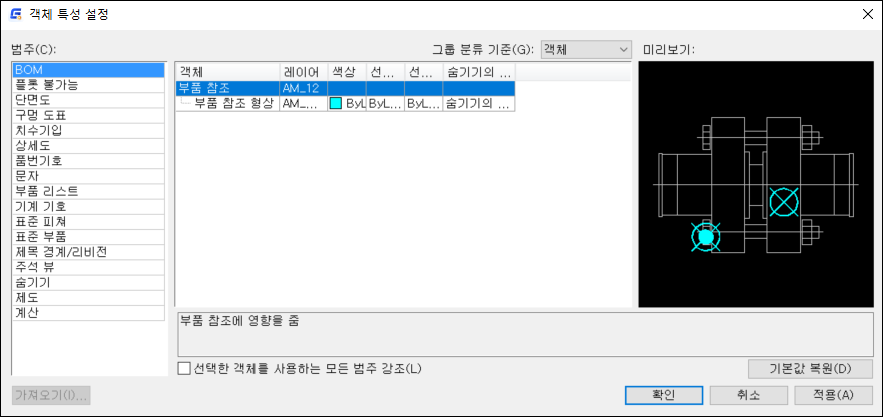

4. 객체 특성 설정 대화상자가 열리면 단면도, 구멍 도표, 부품 리스트 등의 목록을 선택하고 선택한 객체의 도면층 및 색상, 선종류, 선두께를 수정하고 적용, 확인을 클릭하여 완료합니다.
5. 객체 특성 설정에서는 도면층, 선 등의 옵션만 설정할 수 있고 각 객체의 모양 등의 상세 옵션은 객체 생성 명령 중이나 표준 요소의 하위 메뉴를 더블 클릭하여 설정하시기 바랍니다.
