철근부식과 노출철근 보수
1.철근의 부식과 팽창

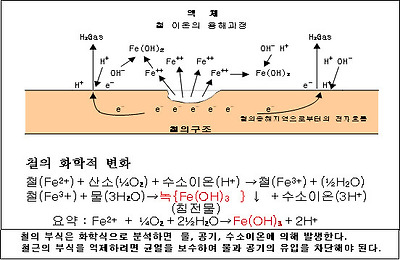

1)물(H2O)의 흡수와 철의 화학적 변화(부식)
2)철근의 피복두께

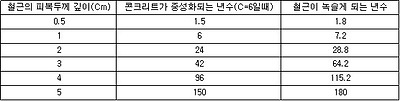

| 3)철근의 피복 두께별 부식하는 년수 | ||||||||||||||||||||||||||||||||||||
| 설명 ; 철근이 녹슬지 않기 위해서 필요한 콘크리트의 피복두께 | ||||||||||||||||||||||||||||||||||||
| ※ : ① 철근 콘크리트에서 철근이 녹슬게 되는 연수 : T ＝7.2X²( X : 피복 두께) | ||||||||||||||||||||||||||||||||||||
| ②피복 두께란 대근이나 늑근의 외면과 콘크리트 표면 과의 거리이다. | ||||||||||||||||||||||||||||||||||||
| ※ : ①콘크리트의 알칼리성이 공기중의 CO₂에 의해 표면에서 부터 점차 잃어 가는 것으로 | ||||||||||||||||||||||||||||||||||||
| 통상 그 진행은 T ＝ CX² { T : 년, X : 콘크리트 표면에서의 깊이㎝, | ||||||||||||||||||||||||||||||||||||
| C : 콘크리트의 품질에 의해 정해지는 식으로 대개 7~4} | ||||||||||||||||||||||||||||||||||||
| 2.벽체 일반균열 및 철근 피복두께 부족부분 피막보수 | ||||||||||||||||||||||||||||||||||||

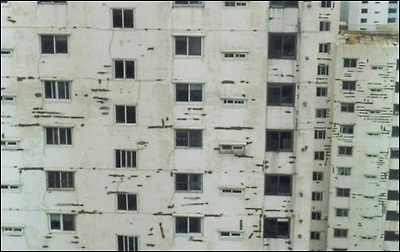

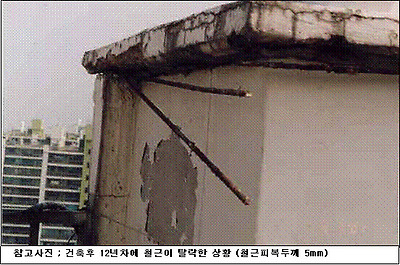

| ※건축후 10년 전후 아파트에서 철근부식 및 팽창으로 균열이 발생하는 부위는 | ||||||||||||||||||||||||||||||||||||
|
피복두께가 10mm 이하인 부분에 해당 (참고 P8 ; 철근의 피복두께와 부식속도)
| ||||||||||||||||||||||||||||||||||||

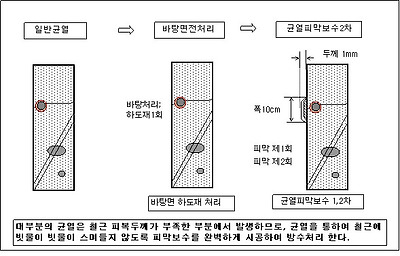

<외벽체 일반균열 및 피복두께 부족부분 피막보수>
| 균열부분 피막보수시 제1차 보수시의 결함 또는 누락부분을 보완 하고 균열보수 수명의 | ||||||||||||||||||||||||||||||||||||
| 전제 조건인 표준시공 두께를 확보하기 위하여 2회 시공한다. 시공 품질 확보와 동시에 | ||||||||||||||||||||||||||||||||||||
| 1,2회 시공의 효율적인 감독을 위하여 1,2차 시공시 피막보수재의 색상을 다르게 시공한다. | ||||||||||||||||||||||||||||||||||||
| 1)시공공정 | ||||||||||||||||||||||||||||||||||||
| ①구도막 부풀음등 표면 불량 부분 ; 불량구도막 제거 및 바탕정리 | ||||||||||||||||||||||||||||||||||||
| ②균열부분 피막재(1차색상) 제 1차 피복 ; 두께 0.5mm, 폭 100mm | ||||||||||||||||||||||||||||||||||||
| ③균열부분 피막재(2차색상) 제 2차 피복 ; 두께 0.5mm, 폭 100mm | ||||||||||||||||||||||||||||||||||||
| ※균열피막재 시공방법은 별도설명이 없는 경우 모든 균열보수에 동일하게 적용한다. | ||||||||||||||||||||||||||||||||||||
| 2)보수자재 | ||||||||||||||||||||||||||||||||||||
| ①SC-1000s ; 불량표면 전처리 및 철근 방청재 | ||||||||||||||||||||||||||||||||||||
| ②SC-1500 백색, 미색 ; 균열피막보수재 | ||||||||||||||||||||||||||||||||||||
|
※SC-1500은 물 혹은 수성페인트등 다른 재료와 혼합사용 금지.
| ||||||||||||||||||||||||||||||||||||
3.외부 노출철근 및 콘크리트 탈락부분 보수

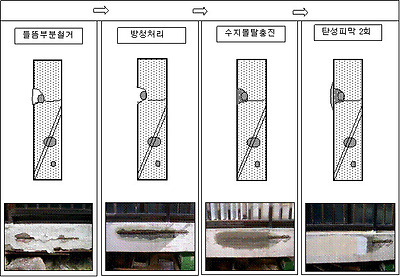

<외벽체 노출철근 보수>
<철근부식 팽창으로 몰탈 탈락부분 수지몰탈 충진>
| 1)시공공정 | ||||||||||||||||||||||||||||||||||||
| ①철근의 부식팽창으로 콘크리트가 부풀어 오른 부위는 철거한다. | ||||||||||||||||||||||||||||||||||||
| ②녹쓴 철근 부분을 적당한 공구로 청소후 전용하도재로 철근방청 및 철거부에 전처리한다. | ||||||||||||||||||||||||||||||||||||
| ③콘크리트가 많이 탈락 했거나 철거된 부위는 고강도 수지몰탈을 사용하여 충진한다. | ||||||||||||||||||||||||||||||||||||
| ④피막보수재(SC-1500백색,미색)로 콘크리트 철거복구부분 전체를 피복처리한다. | ||||||||||||||||||||||||||||||||||||
| ※콘크리트 탈락부 수지몰탈 평탄작업후 요철 허용 공차 ± 1.5mm를 적용한다 | ||||||||||||||||||||||||||||||||||||
| 2)보수자재 | ||||||||||||||||||||||||||||||||||||
| ①SC-1000s ; 불량표면 전처리 및 철근 방청재 | ||||||||||||||||||||||||||||||||||||
| ②SC-900 + 물 + 시멘트 + 규사9호사 ; 콘크리트 탈락부분 충진용 고강도 수지몰탈재 | ||||||||||||||||||||||||||||||||||||
| ②SC-1500 백색, 미색 ; 신구 몰탈표면 피복재 | ||||||||||||||||||||||||||||||||||||
| 3)콘크리트 탈락부 충진용 수지몰탈 배합 | ||||||||||||||||||||||||||||||||||||
| (강화재 : 물)+(규사 : 시멘트)=(1 : 3) + (3 : 1) | ||||||||||||||||||||||||||||||||||||
| ※탈락부위 몰탈충진후 표면의 미관을 좋게하기 위하여 규사(미세입자) 9호사를 사용한다 . | ||||||||||||||||||||||||||||||||||||
| 4.철근방청처리재 "SC-1000s" 사용 효과 | ||||||||||||||||||||||||||||||||||||
| 1)철근방청 ; 제거하기 힘든 미세한 발청은 산화철 피막으로 형성 | ||||||||||||||||||||||||||||||||||||
| 2)철근팽창부위의 콘크리트모체 부식부분 표면강화 처리효과 | ||||||||||||||||||||||||||||||||||||
| 3)주변 노후 수성페인트 표면강화처리효과 | ||||||||||||||||||||||||||||||||||||
| 4)알칼리에 대한 내성우수 | ||||||||||||||||||||||||||||||||||||
| 1.노출철근 방청처리후 고강도 몰탈로 탈락부분에 충진하게 되며 새로 충진하는 | ||||||||||||||||||||||||||||||||||||
| 몰탈{Ca(OH)2 ;수산화칼슘}은 PH12~13의 알칼리성을 가지므로 일반 유성계인 | ||||||||||||||||||||||||||||||||||||
| 광명단은 알칼리에 분해 된다. 분해된 부분은 | 충진몰탈이 바닥으로부터 들뜸현상 발생한다. | |||||||||||||||||||||||||||||||||||
| 2.에폭시계의 방청처리재는 알칼리에 대한내성이 우수하고 방청력도 우수하지만 | ||||||||||||||||||||||||||||||||||||
| 노출철근 주변의 수성페인트 표면에 묻으면 수성페인트가 들뜨게 된다. | ||||||||||||||||||||||||||||||||||||
| 5)피막보수재(퍼티)의 부착성 높임 | ||||||||||||||||||||||||||||||||||||
| ※콘크리트 탈락부위에 고강도몰탈을 충진할 경우 기존바탕과 새로충진하는 몰탈 | ||||||||||||||||||||||||||||||||||||
| 상호간의 팽창계수가 다른 관계로 경계면에 균열이 발생하여 빗물이 스며 드는 | ||||||||||||||||||||||||||||||||||||
| 현상이 발생하므로 경계면에 탄성피막재를 피복하여 빗물유입을 예방한다 | ||||||||||||||||||||||||||||||||||||
