[ 방위 표시 ]
□ 조경 기능사의 설계 문제 채점 기준에 의하면 도면에서의 방위 및 축척의 표시를 반드시 점검하여야 한다.
가끔 막대 축척을 제대로 그려 넣지 않는 경우가 생긴다. 혹은 그려 넣었어도 설계 도면의 축척과 동떨어진 엉뚱한 경우가 있다.

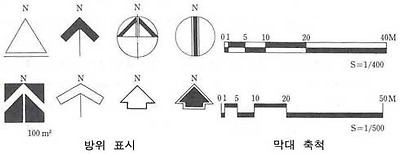

□ 방위 표시는 화살표 방향으로 북쪽(N)을 표시하여야 하고, 그 형태는 여러 가지가 있는데
설계자의 개인적 취향과 실제 설계시 많은 시간을 요하지 않는 단순하고 명쾌한 방위의 표시를 선택하는 것이 좋다.
□ 표현 1
▶ 도면 전체의 배치를 고려하여 방위의 위치를 정한다.
▶ 방위의 위치는 도면의 오른쪽 하단에 축척과 함께 위치시킨다.
▶ 자신이 원하는 방위 표시의 형태를 결정한다.
▶ 방위를 조사하여 남북쪽을 나타내는 기준선을 연필로 긋고, 원하는 모양을 연필로 그려 밑그림을 완성한다.
▶ 밑그림에 따라 방위를 작도하고 'N'자를 표기한다.
[ 막대 축척 ]
□ 막대 축척(bar scale) - 막대 축척 역시 설계자의 취향이 선택의 조건을 결정하게 한다.
▶ 보통 0, 1, 5, 10, 20 m 등과 같이 많이 사용하는 단위 길이로 끊어서 표시한다.
조경 기능사에서 사용되는 축척은 1:100, 1:200이 많다.
▶ 막대 축척은 도면의 확대, 축소에 같은 비율로 확대, 축소되므로 이용에 편리하다.
□ 표현 2
▶ 도면상의 위치는 도면의 오른쪽 하단에 방위 표시와 인접한 표제란 근처가 적당하다.
▶ 자신이 원하는 막대 축척의 형태를 결정한다.
▶ 연필로 막대 축척을 그려 밑그림을 완성한다.
▶ 밑그림에 따라 막대 축척을 작도하고 필요한 글자를 표기한다.
[ 결과 표현 ]
실제 100mm 내에 표시는 0,1,3,6 (M) 정도가 적당함.
