구멍기준식의 공차 9등급의 억지 끼워맞춤 그러니까 영구조립이라는건 알겠는데요

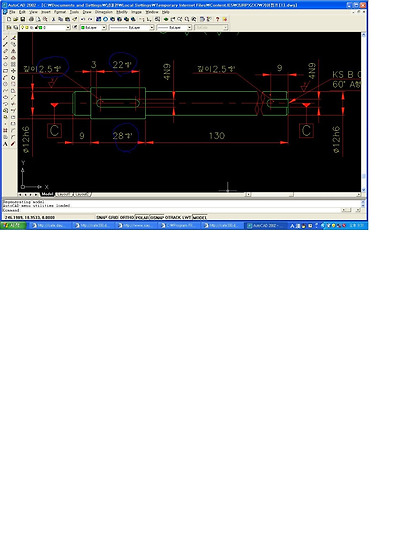

4N9 4라는것이 대체 뭔지 모르겠습니다.
문제가 바뀌어서 간혹 5N9 으로도 나오거든요;;... 이부분 어렵네요;; 음.. 고민하다 질문올립니다..;
다음검색
스크랩 원문 :
전산응용기계제도기능사 완전정복
댓글
댓글 리스트-
작성자연습119 작성자 본인 여부 작성자 작성시간 08.06.10 키의 경우 구멍기준식이 아닙니다. 키 자체가 h9이고 그 키가 들어가는 홈(축 부분)이 보통급의 경우 N9이기 때문입니다. 4N9에서 4가 의미하는 것은 키가 들어가는 축부분 홈의 폭이 4mm라는 것이고, 거기에 삽입되는 키의 폭도 4mm입니다. 해당되는 축지름이 12mm라면 4도 해당되고 5도 해당됩니다. 위 도면에서와 같은경우는 특별한 부분(키홈부분)을 위쪽으로 하여 부분단면하여 나타내고 평면상에 키 홈부분을 부분투상하는게 일반적인 투상입니다.
