녹색 (굵은 실선) 파란색 (가는실선) 빨간색 (가는 일점쇄선) 검은색 (파선)

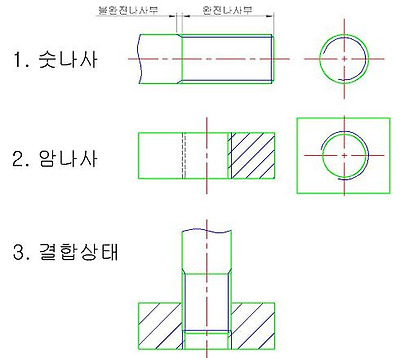

- 수나사의 바깥지름, 암나사의 안지름은 굵은 실선으로 표시한다.
- 수나사의 골지름, 암나사의 골지름은 가는 실선으로 표시하며 보이지 않는 경우는
중간 굵기의 파선으로 그린다. (그림 2.)
* 나란한 파선은 선과 공백부가 교차되도록 한다.
반단면도 작성시 단면부의 위치는 가로로 할때는 위에다 두고 세로로 할때는 오른쪽에 한다.
- 불완전 나사부를 표시하는 선은 30도 경사진 가는 선으로 표시한다. (그림 1.)
- 수나사와 암나사가 결합되어 있는 상태는 수나사의 크기로 표시한다. (그림 3.)
- 완전 나사부와 불완전 나사부의 경계선은 굵은 실선으로 그린다. (그림 1.)
- 나사부(암나사)의 단면을 해칭하는 경우는 나사산까지 하여야한다. (그림 3.)
- 위 그림처럼 나사의 측면도나 평면도를 그릴 때 골지름표시는 삼사분면부분을 지우고
시계 방향으로 크기에 따라 10~15도 정도 돌려준다.
