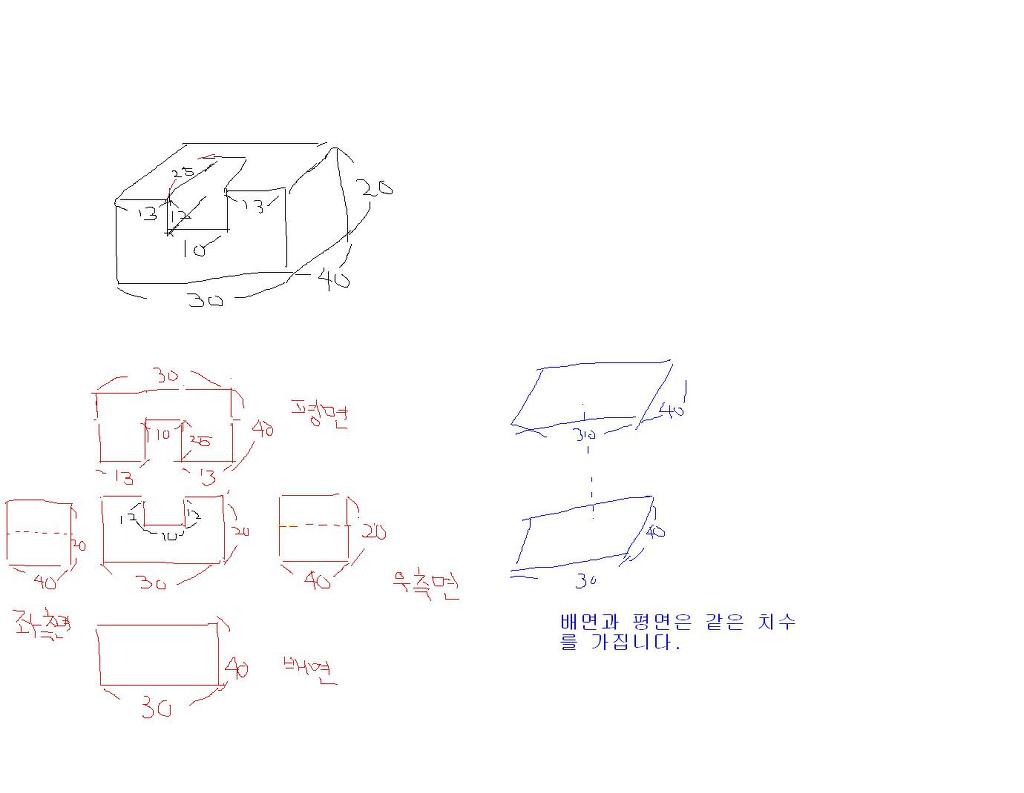

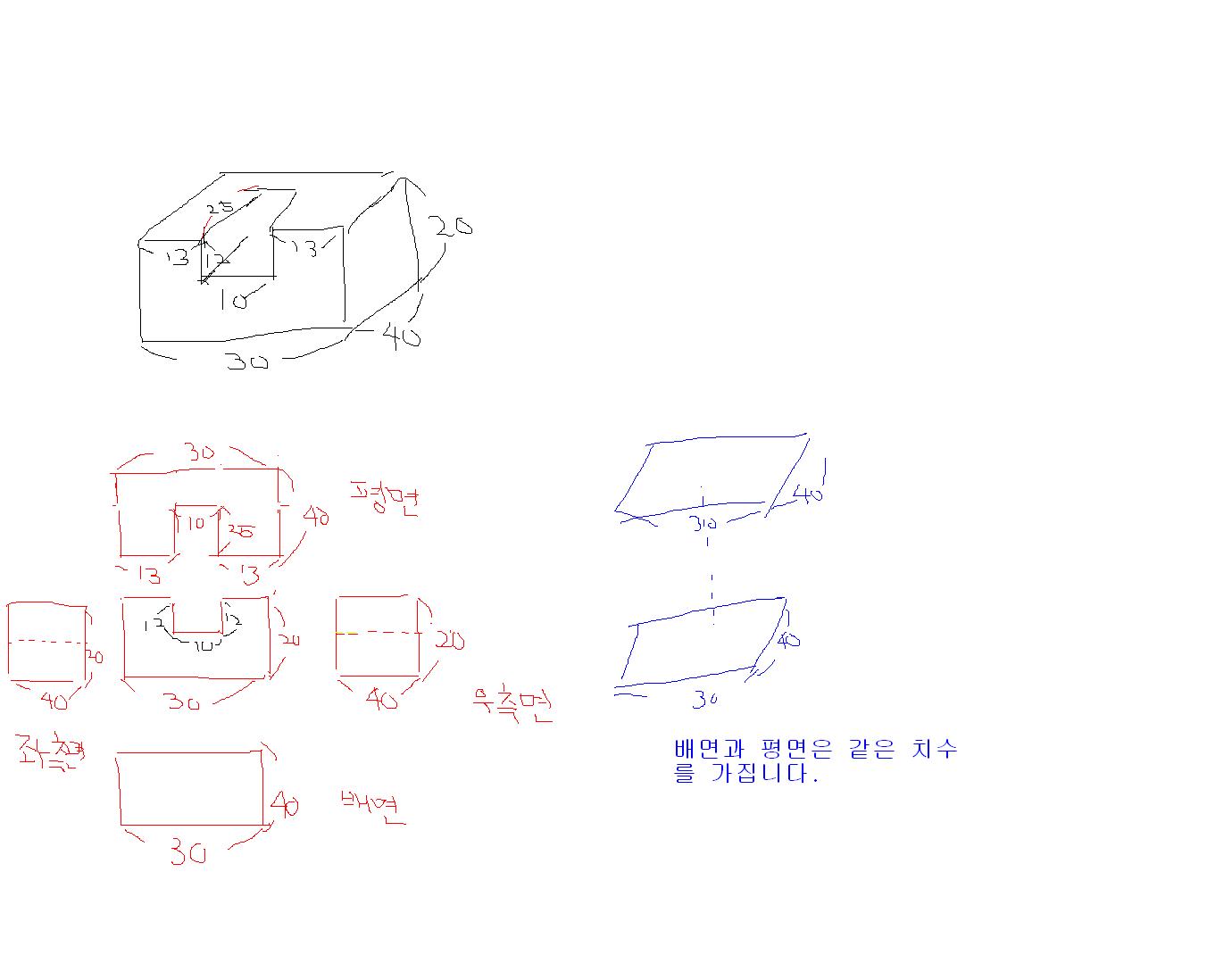

40 는 배면의 세로 치수이다. 평면과 배면은 서로 마주본다 투상전에 배면의 세로 치수를 반드시 확인해야 투상을 쉽게 할수 있다. 배면과 평면은 같고 중복이 되기 때문에 삼각법에서 단 배면도는 투상하지 않는다고 한다. 배면과 평면이 같은 가로 세로의 치수를 가지기 때문이다.
